LAT1327 STM32 LSE 不起振的可能原因

引言

本文概述在使用 STM32 MCU 过程中遇到的 LSE 不起振问题的几个可能原因，使用者可以参照自己的实际应用场景参考排查相关问题。

LSE 不起振的可能原因

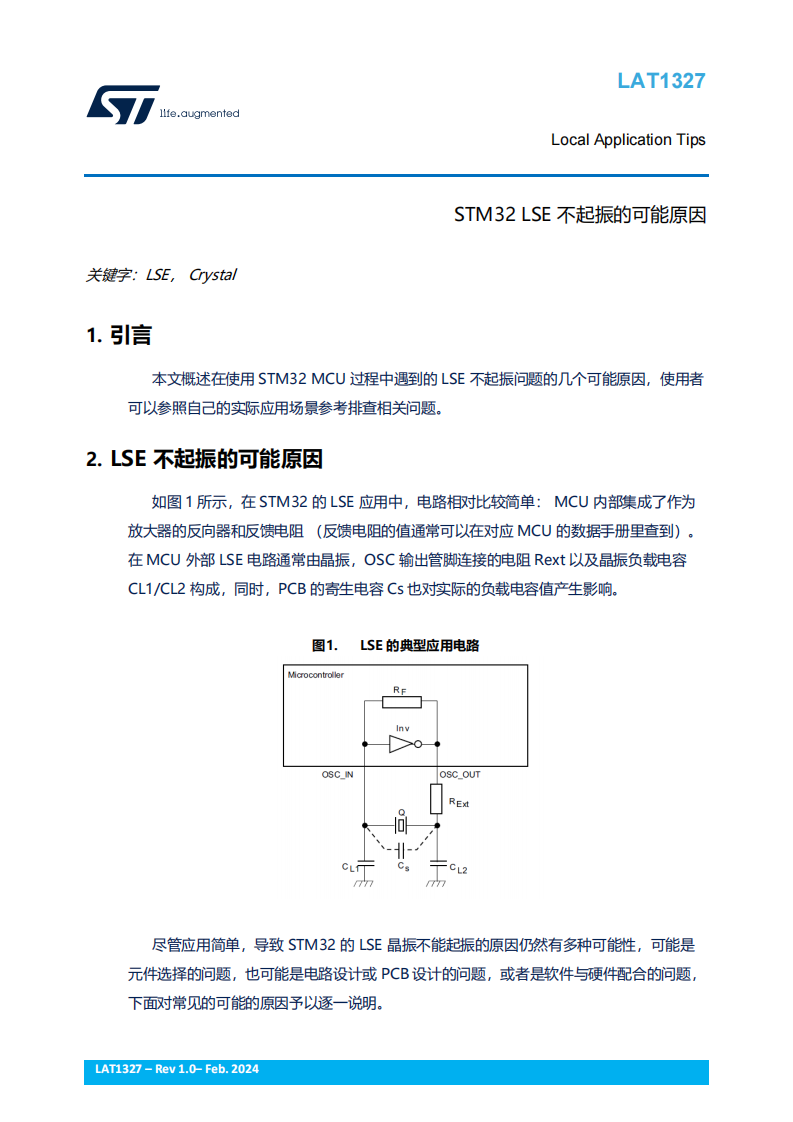

在 STM32 的 LSE 应用中，电路相对比较简单： MCU 内部集成了作为放大器的反向器和反馈电阻 （反馈电阻的值通常可以在对应 MCU 的数据手册里查到）。在 MCU 外部 LSE 电路通常由晶振，OSC 输出管脚连接的电阻 Rext 以及晶振负载电容CL1/CL2 构成，同时，PCB 的寄生电容 Cs 也对实际的负载电容值产生影响。

尽管应用简单，导致 STM32 的 LSE 晶振不能起振的原因仍然有多种可能性，可能是元件选择的问题，也可能是电路设计或 PCB 设计的问题，或者是软件与硬件配合的问题。

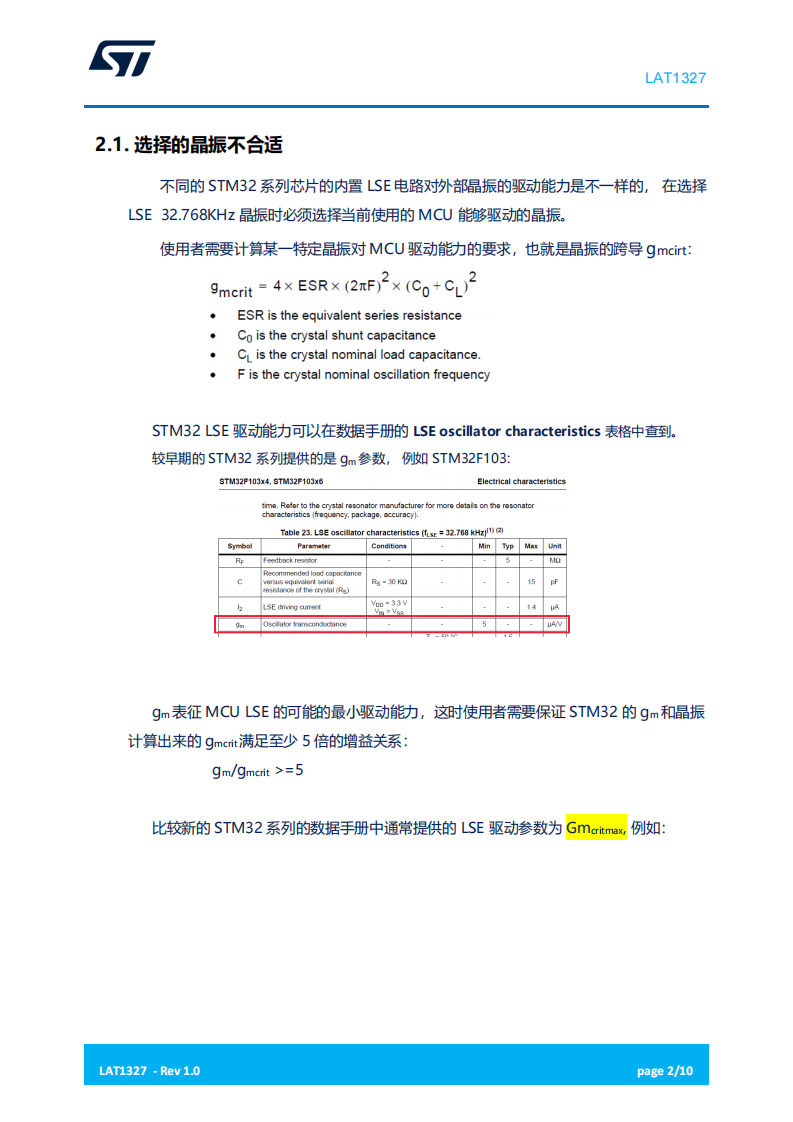

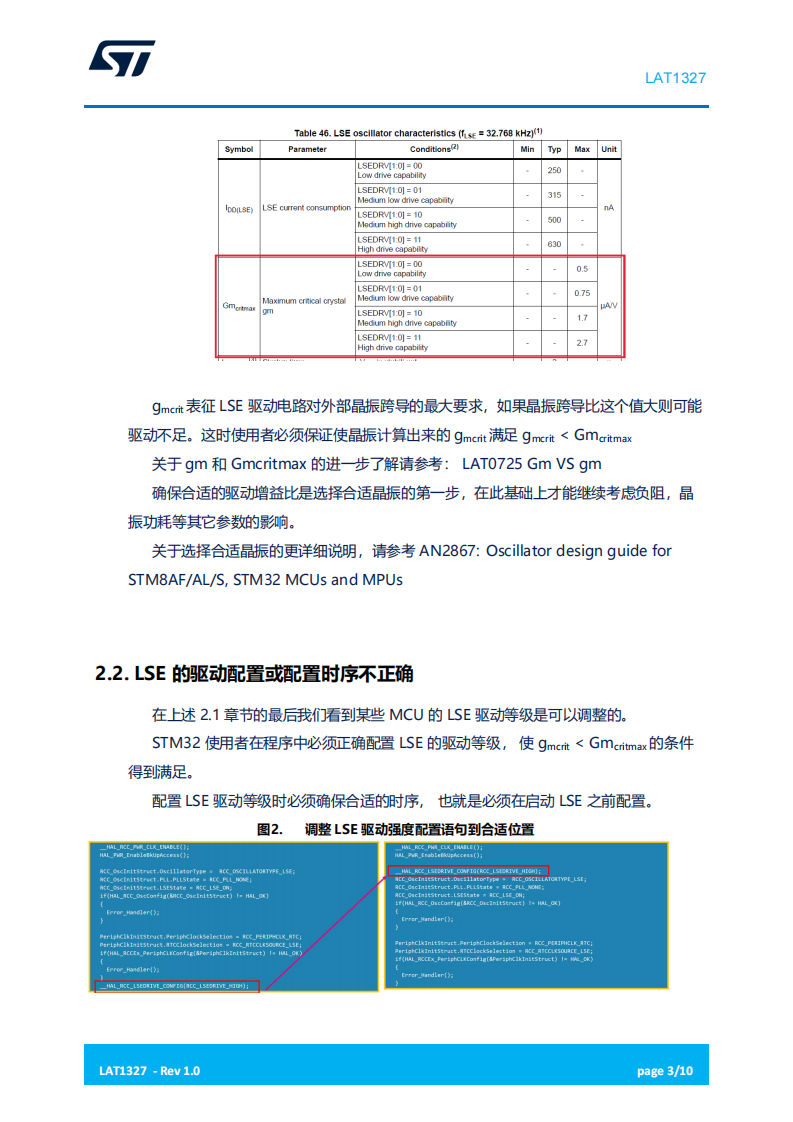

小结

导致 LSE 不起振的原因不尽相同，造成的结果也有区别。

晶振或其它元件参数选择不合理时经常表现为某些比率的 LSE 不起振，例如可能少数样机阶段 LSE 表现正常，但是批量生产时发现部分机器 LSE 不能起振。 或者表现为某些机器有时能起振，有时又不行。

在确定的备份域复位失败案例中，经常表现为 LSE 一直不能起振。

当发现 LSE 不起振问题时，使用者需要结合实际应用场景来排查可能导致故障的原因。
