大功率升压方案分立器件多，整体体积大且可靠性差；传统升压芯片轻载效率低，静态功耗高，严重影响电池续航；固定电流和频率的芯片无法适配多样化负载需求，设计灵活性不足。作为设备供电的核心组件，升压转换器的功率密度、转换效率和配置灵活性直接决定终端产品的体积、续航和适配能力。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY7120 芯片。
一、原生集成：一体化架构设计，适配大功率便携电子场景需求

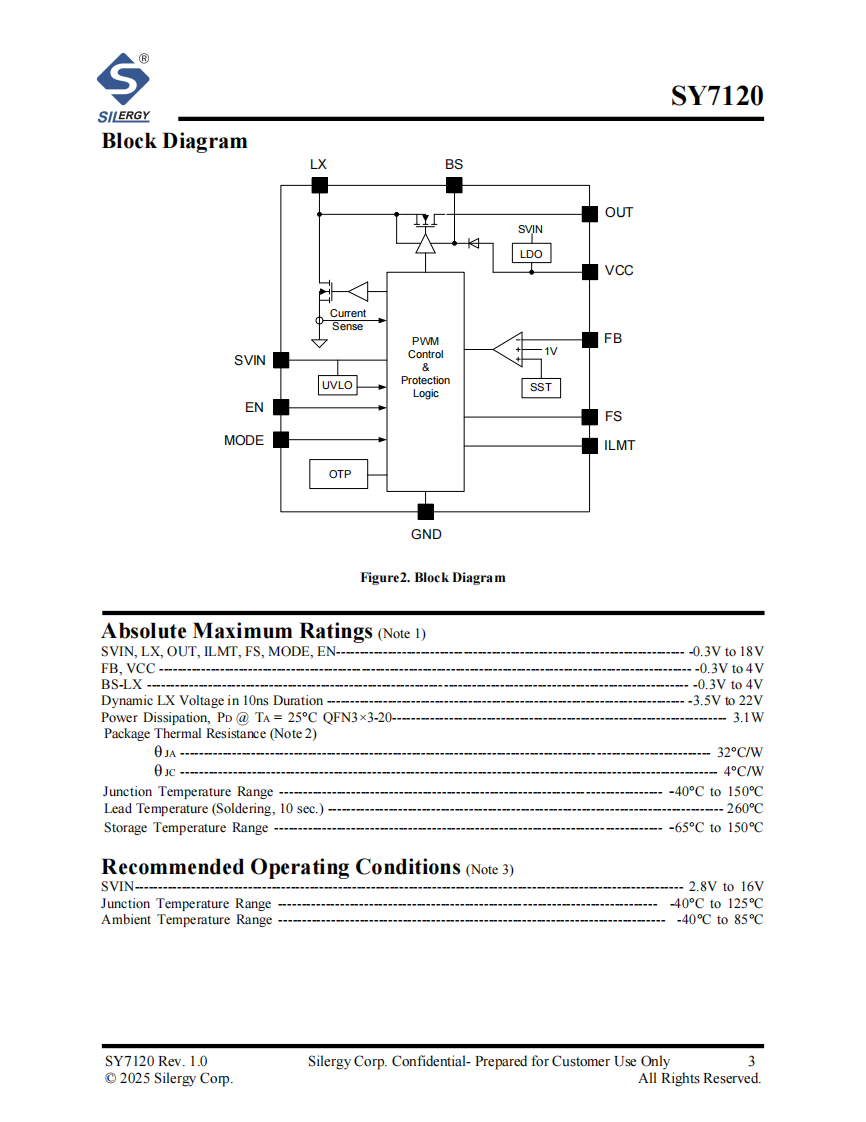

SY7120 并非简单的功率管与控制电路的组合拼接，而是立足于大功率便携电子全场景需求的一体化原生架构设计。芯片原生集成 1V 基准电压源、PWM 控制模块、电流检测模块、主开关 N-FET、整流开关 N-FET、内部 LDO 调节器、环路补偿模块、软启动模块八大核心功能单元。在 QFN3×3-20 紧凑型封装内实现了高功率密度、高效率、高集成度、高可靠性的四重平衡，完美适配充电宝、电子烟、蓝牙音箱的一站式供电解决方案。
二、五大核心技术亮点，破解大功率电源设计痛点

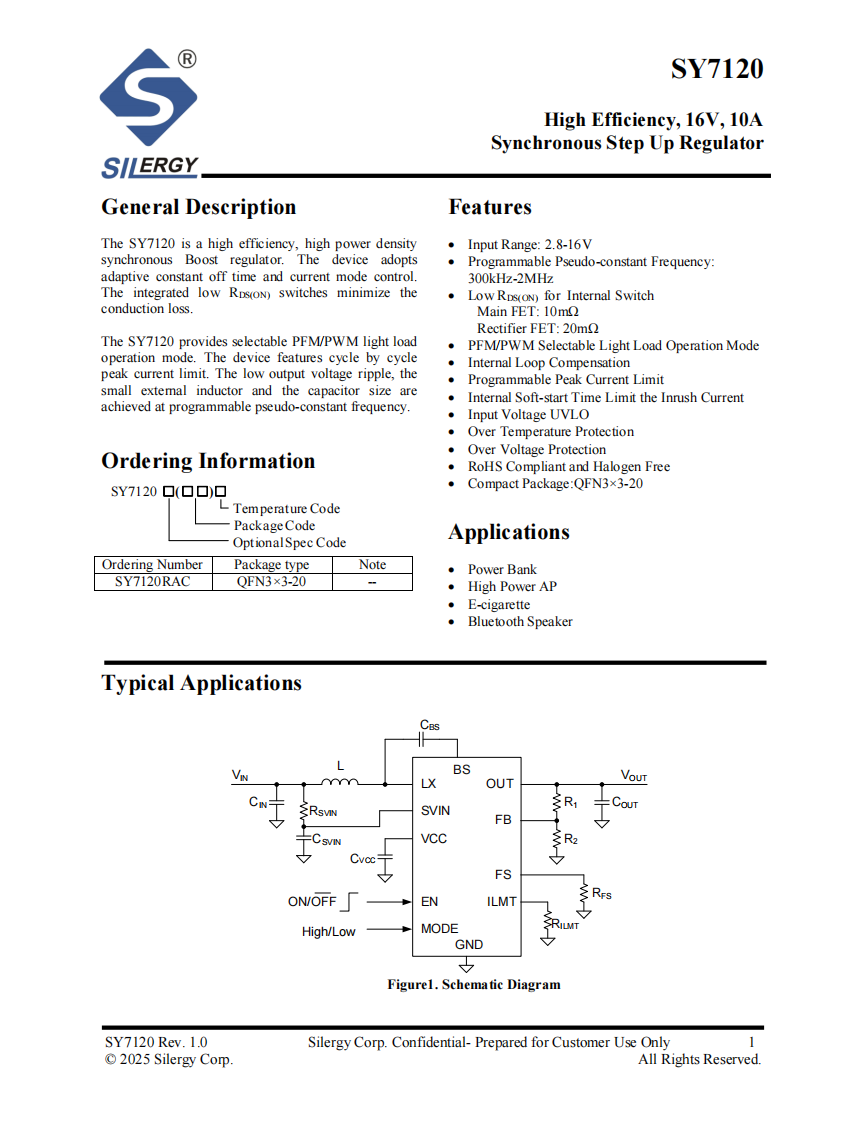

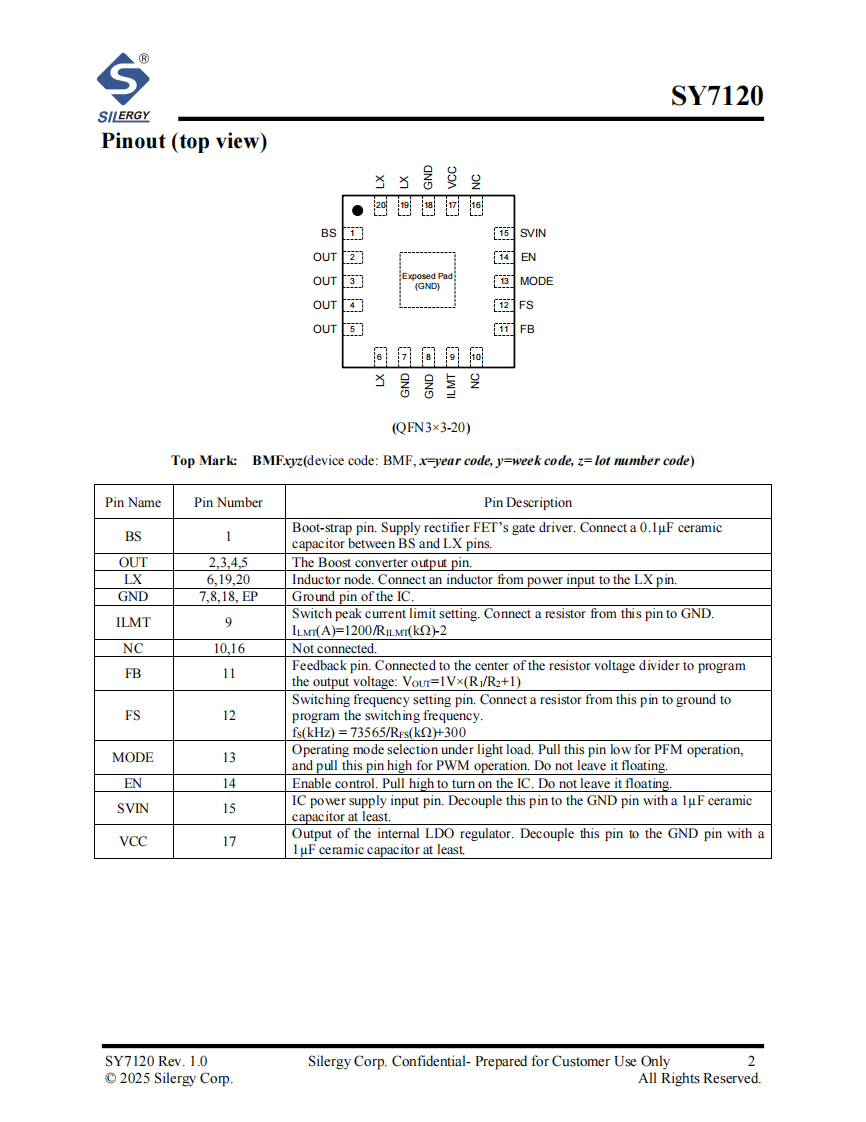

SY7120 是一款高效同步升压转换器，输入电压范围 2.8V 至 16V，输出电压最高支持 16V，峰值电流限制可编程范围 2A 至 10A，开关频率可编程范围 300kHz 至 2MHz，集成低导通电阻主开关与整流开关，采用 QFN3×3-20 封装。
1. 超低导通损耗，全负载区间高效运行
集成主开关 N-FET 导通电阻典型值 10mΩ，整流开关 N-FET 导通电阻典型值 20mΩ，大幅降低导通损耗；
采用自适应恒定关断时间和电流模式控制，优化了全负载区间的转换效率；
典型静态电流仅 200µA，关断电流典型值 1.5µA，有效降低设备待机功耗。
2. 全参数可编程，适配多样化负载需求
开关频率可通过外部电阻在 300kHz 至 2MHz 之间编程，计算公式为 fS (kHz)=73565/RFS (kΩ)+300；
峰值电流限制可通过外部电阻在 2A 至 10A 之间编程，计算公式为 ILMT (A)=1200/RILMT (kΩ)-2；
输出电压可通过外部电阻分压任意调节，计算公式为 VOUT=1V×(R1/R2+1)。
3. 双模式轻载控制，兼顾效率与输出纹波
支持 PFM/PWM 可选轻载工作模式，MODE 引脚拉低为 PFM 模式，拉高为 PWM 模式；
PFM 模式下轻载效率更高，且会线性降频，空载输出纹波低至 10mV/div；
PWM 模式下输出纹波稳定，适合对纹波要求较高的敏感负载。
4. 完善的全链路保护，保障系统长期稳定
内置逐周期峰值电流限制，防止过流损坏内部功率管；
内置输入欠压锁定、输出过压保护和过热保护，输出过压阈值典型值 17V，热关断温度典型值 150℃，热关断迟滞 15℃；
内置软启动功能，有效抑制上电时的浪涌电流，保护后级电子器件不受冲击。
5. 极致高集成度，大幅压缩方案体积
内部集成环路补偿，无需外部补偿元件，减少外围器件数量；
采用 QFN3×3-20 紧凑型封装，封装尺寸仅 3mm×3mm；
高开关频率支持选用小尺寸电感和电容，进一步缩小整体供电方案体积。
三、产品核心价值与定位
总体而言，SY7120 绝非一款简单的 “升压转换器”，而是矽力杰针对大功率便携电子场景，在功率密度、转换效率、配置灵活性、保护机制、集成度五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。
该芯片广泛适用于充电宝、大功率 AP、电子烟、蓝牙音箱等各类需要大功率升压供电的产品。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY7120 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携电子类产品在消费电子领域实现更高效、更可靠的落地。
随着便携电子设备向大功率、小型化、长续航方向不断发展，高功率密度、可编程灵活配置的同步升压转换器将成为市场主流，SY7120 凭借其优异的综合性能，将成为大功率便携设备供电方案的理想选择。
