Profibus DP转EtherCAT 协议转换网关工业级 HT3S-ECS-DPS
HT3S-ECS-DPS是一款Profibus DP从站功能的通讯网关。该产品主要功能是将EtherCAT与Profibus DP网络连接起来。

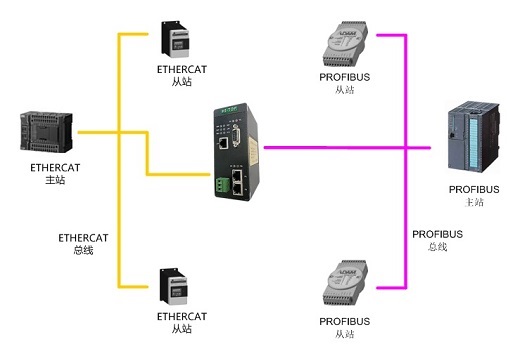

HT3S-ECS-DPS网关连接到Profibus DP总线中作为从站使用，连接到EtherCAT总线中作为从站使用。
技术参数
PROFIBUS-DP 技术参数
- 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用
现场总线第 3 部分： PROFIBUS 规范。 - 网关作为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。
- 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
ETHERCAT 技术参数
- 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
- 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
- 支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆ 环境温度： 运输和存储：-40℃～+85℃ , 工作温度：-40℃～+75℃
◆ 工作相对湿度：-25～55℃， 湿度≤95%
◆ 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆ 防护等级：IP20
◆ 安装方式：35mm导轨
◆ 重量：500g
Profibus DP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-DPM-PNS | Profibus Master / Profinet Slave |
| 2 | HT3S-DPS-ECS | Profibus Slave / EtherCAT Slave |
| 3 | HT3S-DPM-MTP | Modbus TCP/ Profibus Master |
| 4 | HT3S-DPM-MDN | Modbus RTU（RS232/RS485）/ Profibus Master |
| 5 | HT3S-DPM-ECS | Profibus Master / EtherCAT Slave |
| 6 | HT3S-DPM-EIS | Profibus Master/ EtherNet/IP Slave |
| 7 | HT3S-DPM-CCS | Profibus Master / CC-Link Slave |
| 8 | HT3S-DPM-CIS | Profibus Master / CC-Link IEFB Slave |
| 9 | HT3S-DPS-MTP | Modbus TCP/ Profibus Slave |
| 10 | HT3S-DPS-MDN | Modbus RTU（RS232/RS485）/ Profibus Slave |
| 11 | HT3S-DPS-RSE | RS232/RS485自由协议/ Profibus Slave |
| 12 | HT3S-DPS-CCS | Profibus Slave / CC-Link Slave |
| 13 | HT3S-DPS-CIS | Profibus Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPS-EIS | Profibus Slave / EtherNet/IP Slave |
| 15 | HT3S-DPS-CAN | Profibus Slave / CAN |
| 16 | HT3S-DPS-COP | Profibus Slave / CANopen |
| 17 | HT3S-PNS-DPS | Profibus Slave /Profinet Slave |
EtherCAT 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-ECS-MTP | Modbus TCP / EtherCAT Slave |
| 2 | HT3S-ECS-MDN | Modbus RTU/RS232/RS485/ EtherCAT Slave |
| 3 | HT3S-ECS-RSE | RS232/RS485自由协议/ EtherCAT Slave |
| 4 | HT3S-ECS-RTP | TCP/IP自由协议 / EtherCAT Slave |
| 5 | HT3S-ECS-CAN | EtherCAT Slave / CAN Master |
| 6 | HT3S-ECS-COP | EtherCAT Slave / CANopen Master |
| 7 | HT3S-ECS-CCS | EtherCAT Slave / CC-Link Slave |
| 8 | HT3S-ECS-CIS | EtherCAT Slave / CC-Link IEFB Slave |
| 9 | HT3S-ECS-DNS | EtherCAT Slave / DeviceNet Slave |
| 10 | HT3S-ECS-ECS | EtherCAT Slave / EtherCAT Slave |
| 11 | HT3S-ECS-EIS | EtherCAT Slave / EtherNet/IP Slave |
| 12 | HT3S-ECS-DPS | EtherCAT Slave / Profibus DP Slave |
| 13 | HT3S-PNS-ECS | EtherCAT Slave / ProfiNet Slave |
