Profibus DP主站转EtherNet/IP协议转换网关 HT3S-DPM-EIS
HT3S-DPM-EIS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将多个PROFIBUS DP仪表、变频器等设备接入到ETHERNET/IP网络中。
HT3S-DPM-EIS网关连接到PROFIBUS DP总线中作为主站使用，连接到ETHERNET/IP总线中作为从站使用。

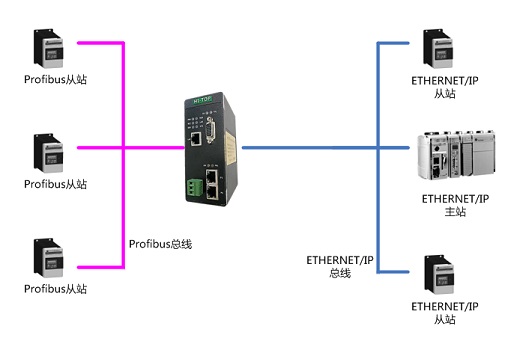

应用结构图
技术参数
◆ PROFIBUS DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFINET 规范；
◆ PROFIBUS DP 作为主站，波特率达到12M；
◆ PROFIBUS DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆ 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
◆ 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
◆ 支持 ODVA 标准 ETHERNET/IP 通信协议。
◆ 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。
电气参数
- 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
- 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
- 工作相对湿度：-25～55℃， 湿度≤95%
- 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
- 安装方式：35mm导轨；
- 防护等级：IP20；
- 重量：约500g。
Profibus DP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-DPM-PNS | Profibus Master / Profinet Slave |
| 2 | HT3S-DPS-ECS | Profibus Slave / EtherCAT Slave |
| 3 | HT3S-DPM-MTP | Modbus TCP/ Profibus Master |
| 4 | HT3S-DPM-MDN | Modbus RTU（RS232/RS485）/ Profibus Master |
| 5 | HT3S-DPM-ECS | Profibus Master / EtherCAT Slave |
| 6 | HT3S-DPM-EIS | Profibus Master/ EtherNet/IP Slave |
| 7 | HT3S-DPM-CCS | Profibus Master / CC-Link Slave |
| 8 | HT3S-DPM-CIS | Profibus Master / CC-Link IEFB Slave |
| 9 | HT3S-DPS-MTP | Modbus TCP/ Profibus Slave |
| 10 | HT3S-DPS-MDN | Modbus RTU（RS232/RS485）/ Profibus Slave |
| 11 | HT3S-DPS-RSE | RS232/RS485自由协议/ Profibus Slave |
| 12 | HT3S-DPS-CCS | Profibus Slave / CC-Link Slave |
| 13 | HT3S-DPS-CIS | Profibus Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPS-EIS | Profibus Slave / EtherNet/IP Slave |
| 15 | HT3S-DPS-CAN | Profibus Slave / CAN |
| 16 | HT3S-DPS-COP | Profibus Slave / CANopen |
| 17 | HT3S-PNS-DPS | Profibus Slave /Profinet Slave |
EtherNet/IP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-EIS-MTP | Modbus TCP / EtherNet/IP Slave |
| 2 | HT3S-EIS-MDN | Modbus RTU/RS232/RS485/ EtherNet/IP Slave |
| 3 | HT3S-EIS-RSE | RS232/RS485自由协议/ EtherNet/IP Slave |
| 4 | HT3S-EIS-RTP | TCP/IP自由协议 / EtherNet/IP Slave |
| 5 | HT3S-EIS-CAN | EtherNet/IP Slave / CAN Master |
| 6 | HT3S-EIS-COP | EtherNet/IP Slave / CANopen Master |
| 7 | HT3S-EIS-CCS | EtherNet/IP Slave / CC-Link Slave |
| 8 | HT3S-EIS-CIS | EtherNet/IP Slave / CC-Link IEFB Slave |
| 9 | HT3S-EIS-DNS | EtherNet/IP Slave / DeviceNet Slave |
| 10 | HT3S-ECS-EIS | EtherCAT Slave / EtherNet/IP Slave |
| 11 | HT3S-EIS-DPS | EtherNet/IP Slave / Profibus DP Slave |
| 12 | HT3S-PNS-EIS | EtherNet/IP Slave / ProfiNet Slave |
