产品概述

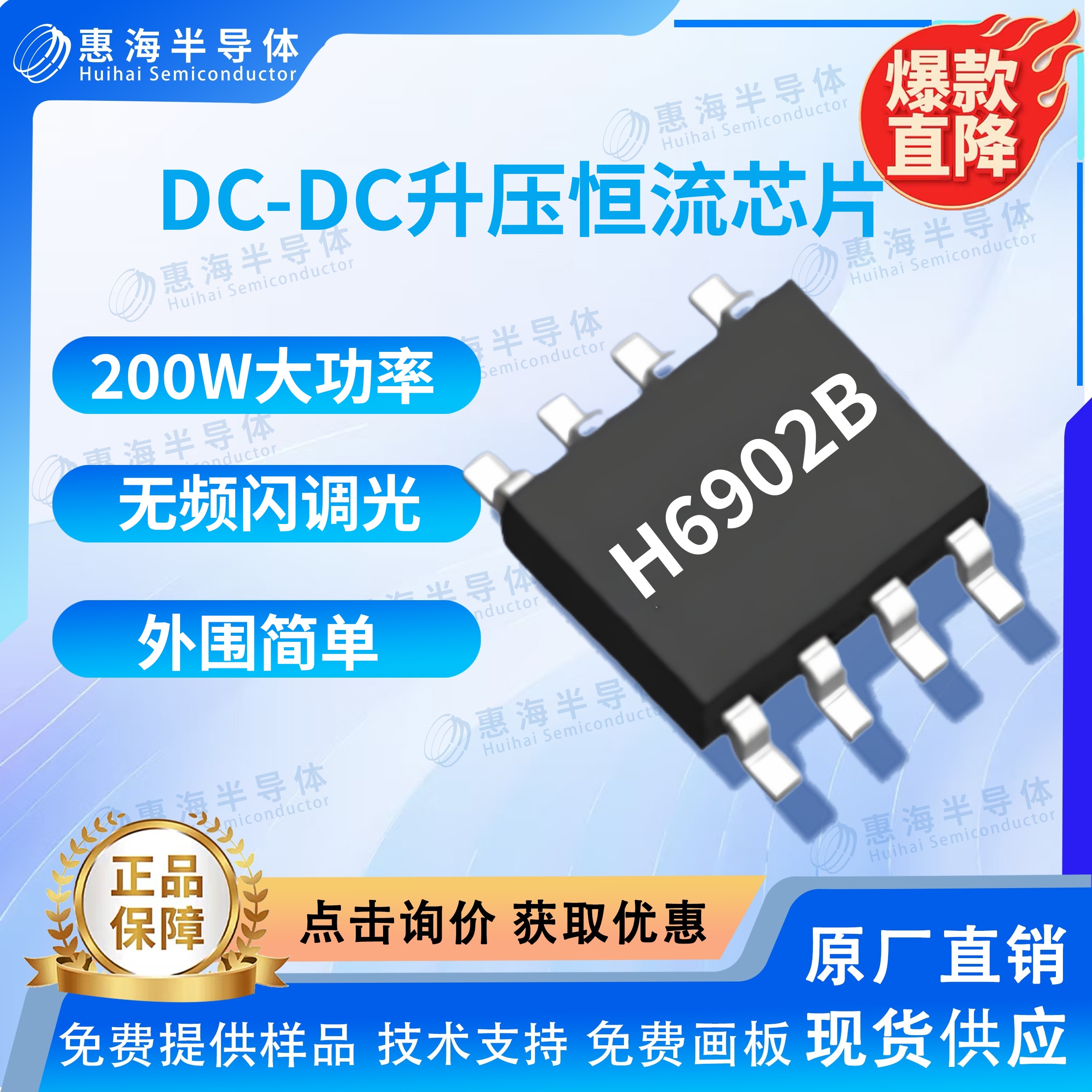

H6902B 是一款高效率稳定可靠的升压型LED恒流驱动芯片。H6902B内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，适合多个高亮度 LED 灯串恒流驱动。通过RFB采样电阻设置，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，可以进行 LED 灯亮度调节。H6902B内部集成了软启动以及过温保护电路，峰值限流保护电路。减少外围元件并提高系统可靠性。H6902B采用ESOP8封装，底部散热焊盘与SW脚连接，帮助提高芯片的散热能力。
产品特征
内置耐压100V功率NMOS输入电压范围2.7V-80V
效率:高达95%以上
大工作频率 1MHZ
芯片供电欠压保护:2.4V
关断时间可调节
内置过温保护
软启动
单节锂电池应用

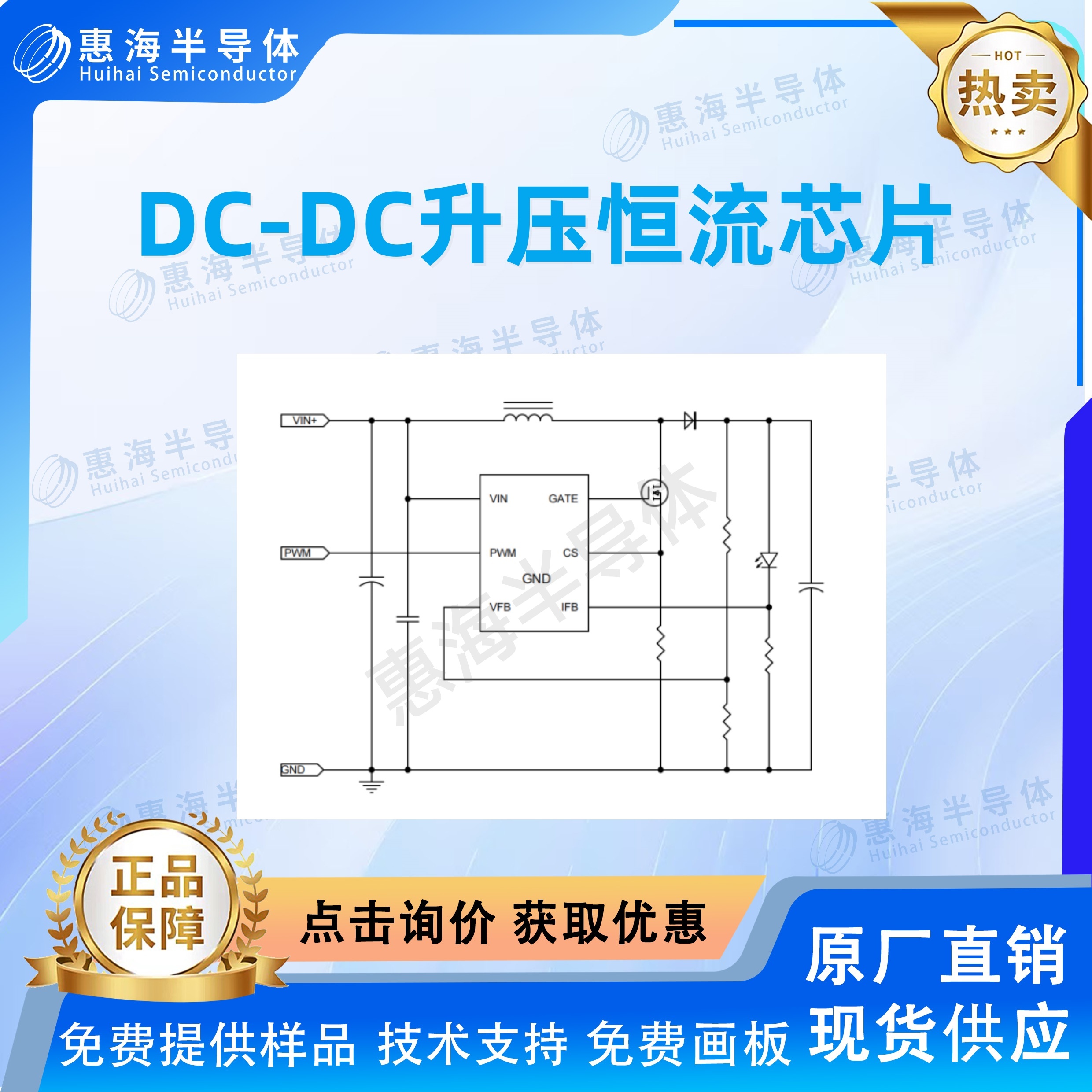

典型应用
LED 灯杯
电池供电的 LED 灯串
平板显示 LED 背光
