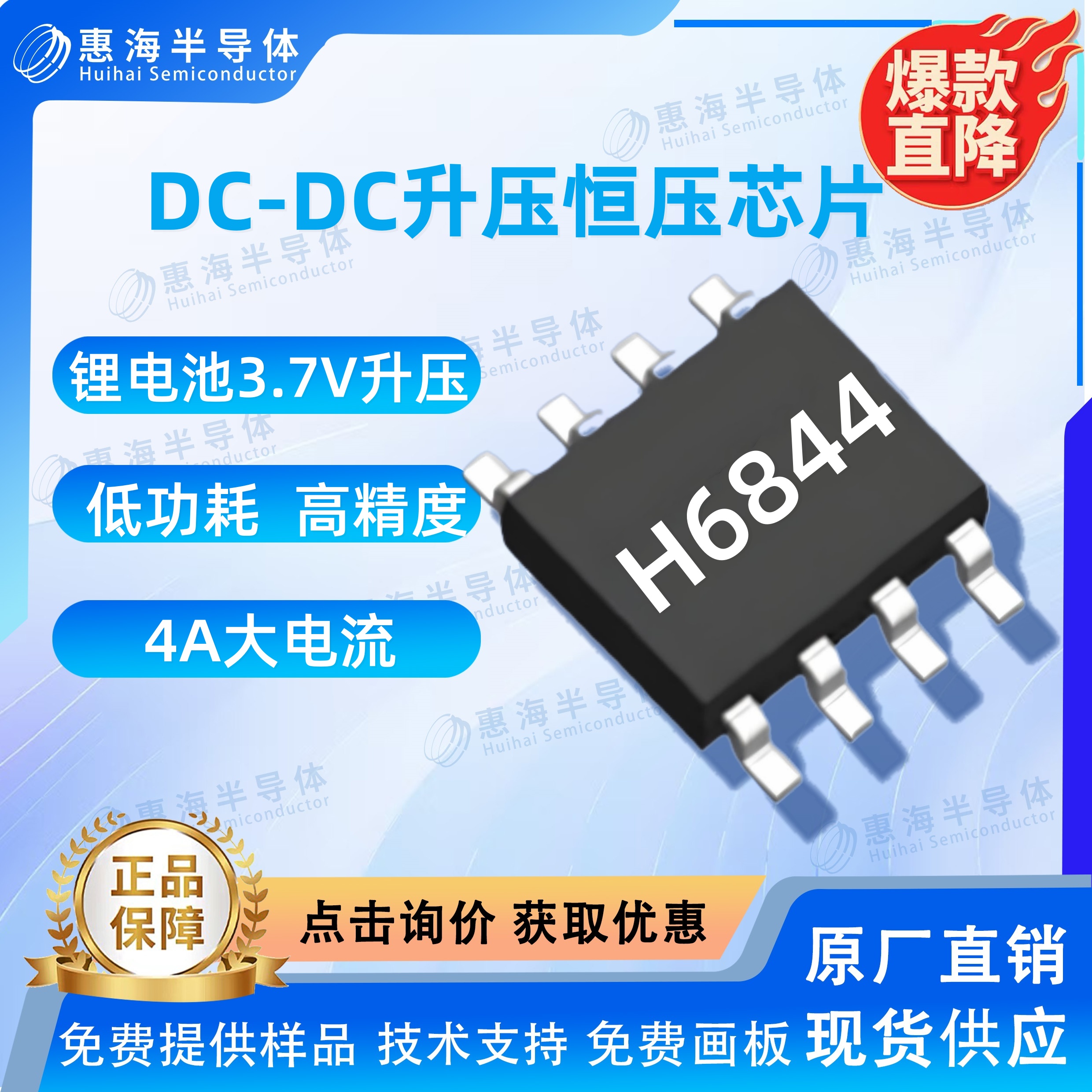

国产升压模块供电芯片3.3V3.7V4.2V5V升压24V30V36Vic方案-H6844

型号：H6844
制造商：东莞市惠海半导体有限公司

联系方式：18925796970

产品详情

参数

内置耐压功率M0S
40V
宽输入电压
2.7-25V
输出可调
32V
输入电流
4A
低启动
2.5V
内置LDO供电
40V
转换效率
>95%

介绍

产品描述

H6844是一款电流模式B00ST异步什压恒压控制驱动芯片，适用于2.7-25V输入电压范围的升压恒压电源应用领域，启动电压低至2.5V.芯片根据负载的大小自动切换PMIM，PFM和BURST模式以提高各个负载端的电源系统效率。芯片通过EN脚实现低待机关机功能，当EN脚接VIN的时候，系统正常工作，当EN脚位被拉低，系统关机，此时流入芯片内部的电流小于2UA，进入低功耗待机模式。芯片外部可调节软启启动时间，可以降低输入的浪涌电流。芯片具有输入过压保护，当输入电压高于25.2V，芯片过压保护不升压。

芯片还具有拌频功能，可减小电源的EMI噪声幅值,芯片因定工作频率为390KHZ。

产品特征

- 内置40V耐压功率M0S
- 宽输入电压:2.7-25V
- 输出可调，高可达32V
- 大输入电流4A
- 低2.5V启动
  内置40V的LDO供电
  低待机功耗<2UA
  转换效率>95%
  芯片恒压精度<士3.5%
- 支持PMM，PFM以及BUTST工作
- 支持低功耗关机模式
  关机电流小于2uA
  支持过温保护功能
- 支持过流保护功能
- 支持输入过压保护

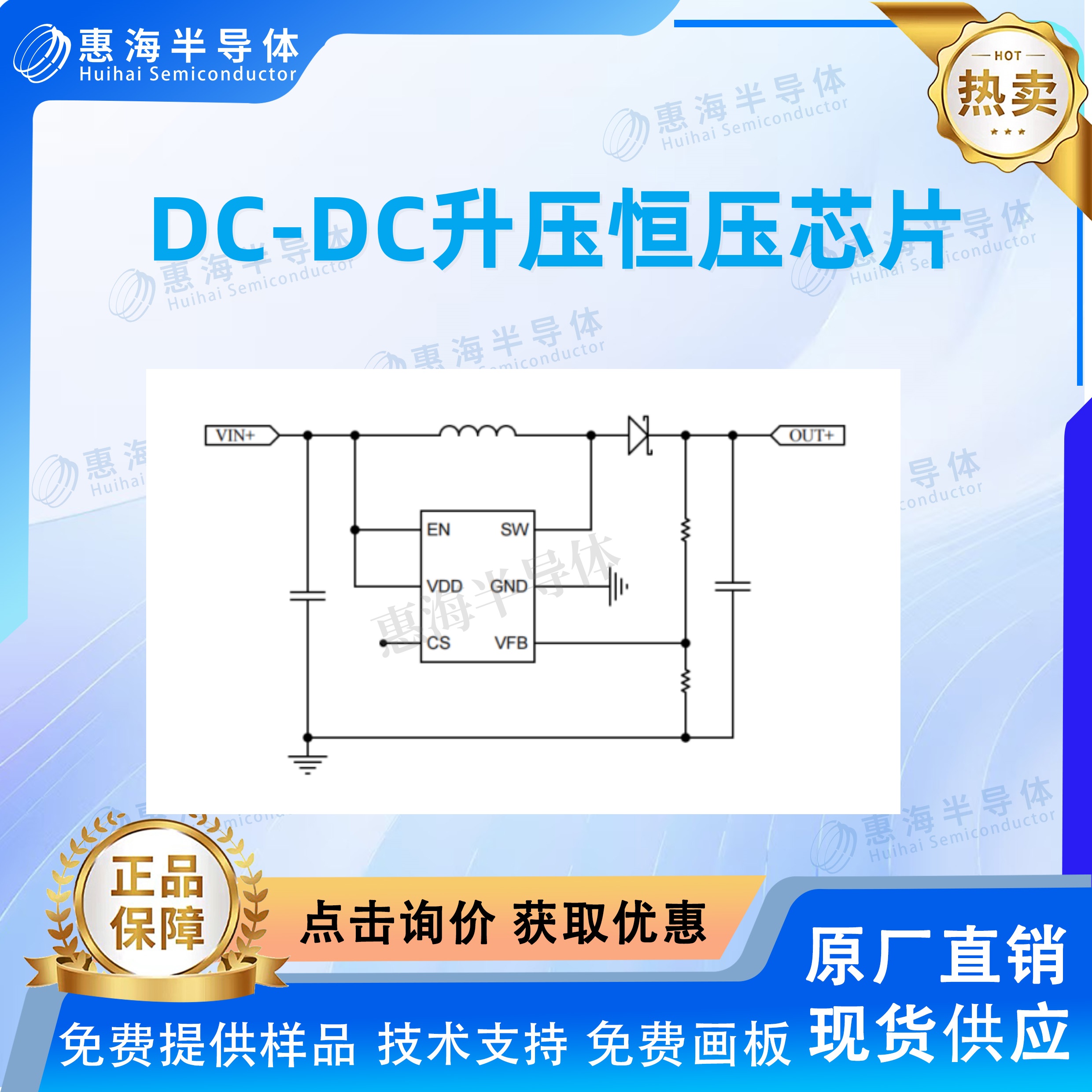

  典型应用
  移动设备供电
  音频功放模块供电
  摄影灯光电源
  LCD肯光显示
  太阳能供电应用
