三相桥式驱动电路—AiP21360L

型号：AiP21360L
制造商：中微爱芯

联系方式：15190238456

产品详情

介绍

简介 Introduction

栅极驱动器是功率变换与电机控制系统的核心关键器件，承担着主控信号与功率MOSFET/IGBT之间高速可靠的桥梁作用。在电子电力系统中，无论是新能源动力电控、光伏逆变器、工业变频器、电机控制系统，其核心都离不开栅极驱动器的精准控制。

产品介绍 Product Introduction

AiP21360L是一款可作用于N型功率MOSFET和IGBT等功率器件的三相桥式驱动电路，主要包含三个独立的半桥驱动电路，输入逻辑兼容3.3V/5V/15V，极限耐压可达700V；可同时关断六通道输出；内置直通防止和死区时间功能，确保功率管上下桥臂不会同时导通；内置VCC和VBS的欠压保护电路；集成过流保护功能，提供FAULT指示欠压和过流故障状态。内置3.3V/5V可选LDO，可对外部MCU供电。

产品优势 Product advantages

集成3.3V、5V可选输出LDO：LDO具有超过100mA的负载能力，可为控制电路和系统模块提供稳定内置电源
VB极限耐压高达700V：超高可靠性，在各种恶劣工况条件下均有充足的耐压余量
根据应用需求可支持多种封装形式：SOP28、SOP32（含LDO）、TSSOP28L

主要特点 Main features

高侧浮动电源电压700Vl
输出峰值电流+300mA/-500mA
输入逻辑兼容 3.3V/5V/15V.
死区时间控制功能和直通防止功能
集成VCC/VBS欠压保护(UVLO)
过流保护、使能控制可同时关断所有输出
FAULT指示故障状态
外部引脚可配置故障清零时间
内置3.3V/5V LDO输出
封装形式：SOP32
内置3.3V/5V 100mA负载能力LDO
封装形式：SOP28、SOP32、TSSOP28L

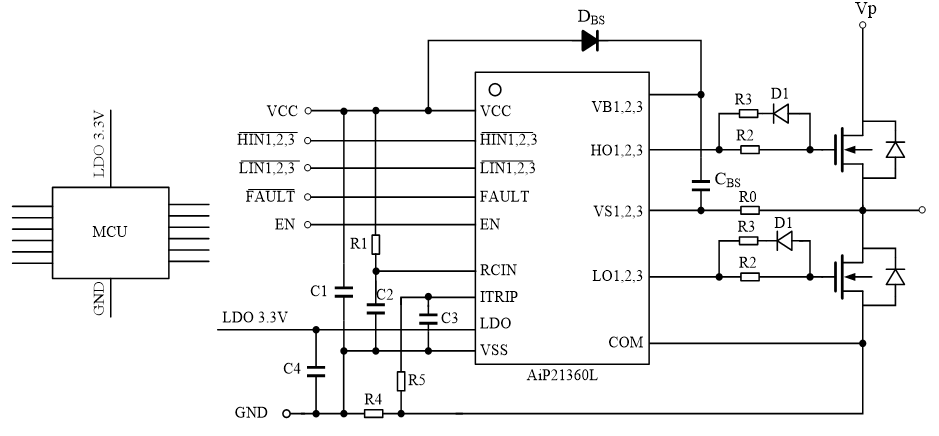

典型应用图 Typical Application Diagram

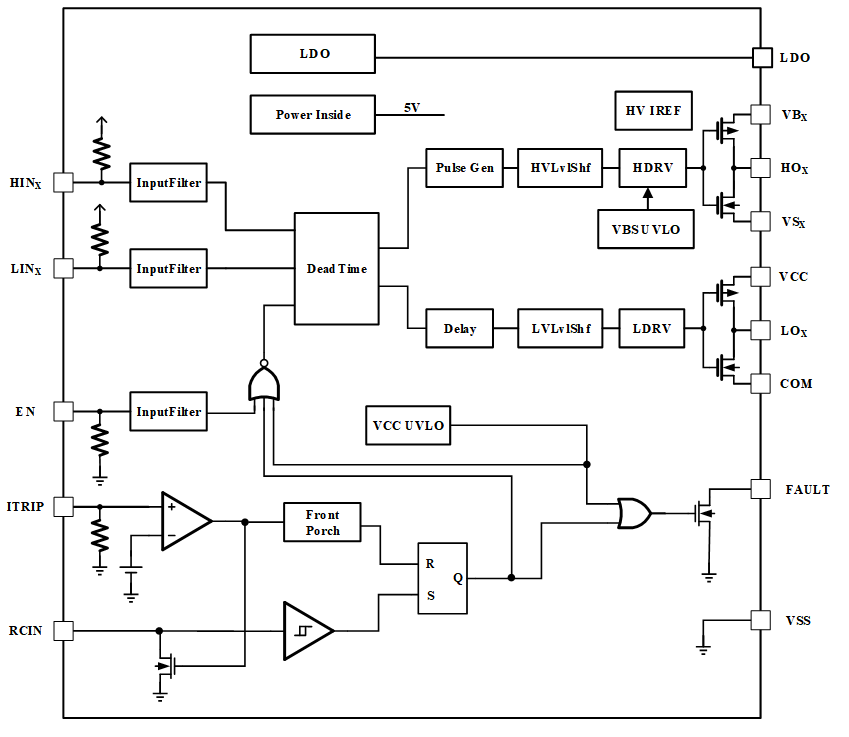

功能框图 Functional block diagram

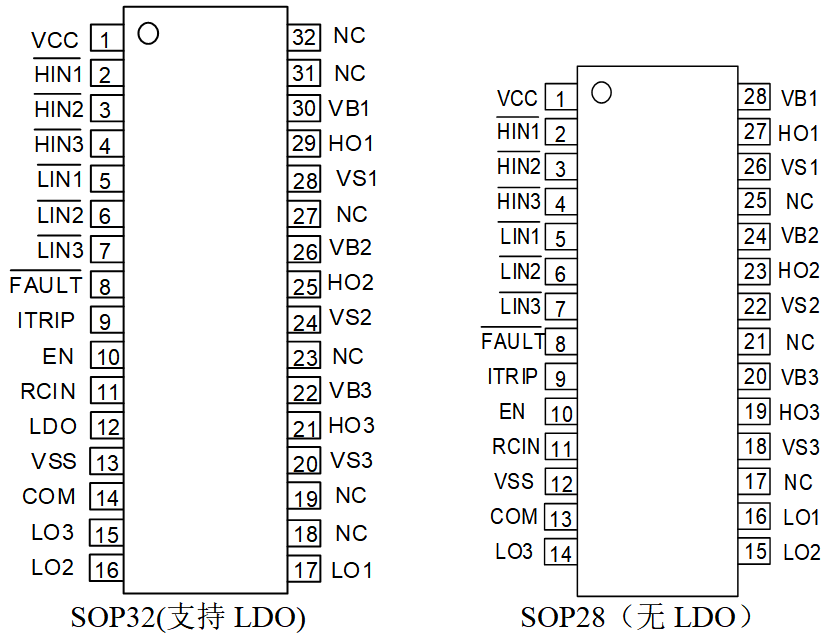

引脚排列 Pin arrangement

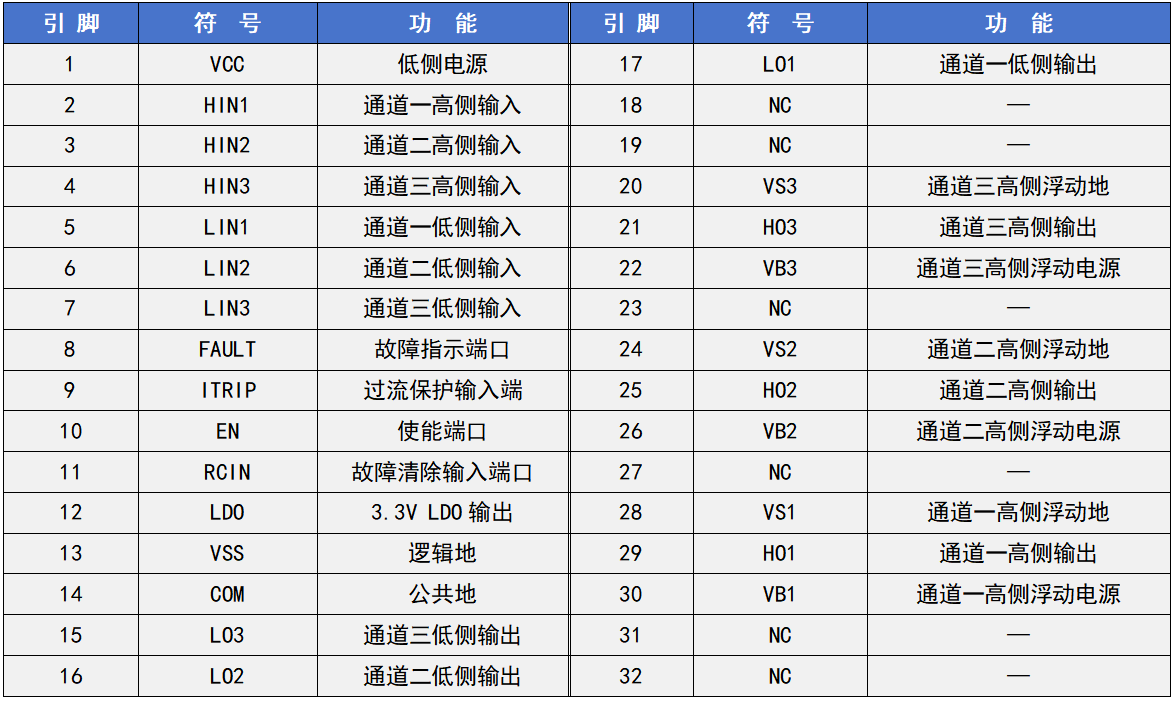

引脚说明 Pin Description
