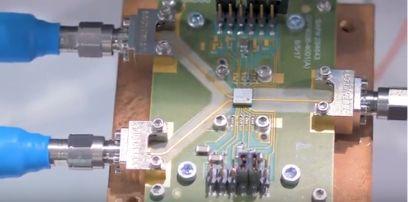

我们最近参观了Qorvo的全新射频前端模块，来自Qorvo的Bror Peterson和Keysight的Osamu Kusanois。该模块据称是世界上第一个39 GHz前端，在一个小型封装中集成了功率放大器，低噪声放大器和开关。该模块使用氮化镓技术来获得高功率密度。功率放大器处理2 W，具有低于4.2 dB的噪声系数，这使其成为5G毫米波相控阵项目的候选者。
Peterson说Keysight参与了该模块的开发，因为该芯片的发送和接收端口都有一个共同的天线端口，需要一种特殊的仪器设置，可以在大批量生产时简化芯片的测试。是德科技的Kusano带我们对芯片进行了测试。
该仪器专用于波束形成测试，可以测量Qorvo芯片等多端口器件。有一个内置开关，可以启动以切换给定端口上的连接。此功能消除了物理切换连接以进行发送和接收测试的需要。此外，噪声系数接收器仅在端口2可用。测试设置允许操作员有效地翻转测量方向，因此他们不需要在每次需要进行这种设备测量时断开连接。
这种切换在具有多个设备的5G场景中特别有用。可以针对多端口设备扩展测试集，最多可以扩展到1/8。
39GHz QPF4005 FEM的工程样品现已上市。
主要参数如下：
| QPF4005 39GHz双通道GaN MMIC FEM | |
|---|---|
| 频段：39GHz（37-40.5 GHz） | |
| 双通道：每个封装2个GaN MMIC | |
| MMIC：3级PA，3级LNA，低损耗T / R开关 | |
| 平均功率：23 dBm（支持QAM256 OFDM调制） | |
|
封装：4.5x6mm AC-EHSL（旨在满足严格的晶格间距要求） |
