昂科烧录器支持RICHTEK立锜科技的开关电源USB-C/PD控制器RT7202KTGQW

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中RICHTEK立锜科技的开关电源USB-C/PD控制器RT7202KTGQW已经被昂科的通用烧录平台AP8000所支持。

RT7202KTGQW是简单又灵活好用的多用途USB PD控制器，可由程序设定为供电端或受电端。

作为供电端，它可以出现在离线式开关电源中，利用其自带的分流式调节器、恒压恒流控制回路和可程控参考电压源以满足可程控电源供应器的规格需求。将其与Buck或Buck-Boost控制器结合在一起，则可构成DC-DC转换器用于车用充电器之类的应用中，同时还能符合可程控电源的规格要求。作为受电端，它在使用上很简单，构成系统的成本很低，可满足多种多样的向供电端申请供电任务的需求。当所选型号为RT7202KTGQW时，它所拥有的I2C接口和两个GPIO端子被灵活使用，能与其他起主控作用的MCU连接并受其控制以完成任务。

关键特性

• 支持的协议

– USB PD 2.0和3.0(PPS)

– 其他私家协议

• 集成大量单元

– 内建MCU、24kB掩膜ROM、8kB或16kB一次性可写入ROM和2kB SRAM

– 内建BMC收发器

– 可工作VDD电压范围：3V-22V

– 内建分流式调节器，可构成定电压、定电流调节器

– 内建10位ADC

– 可程控缆线补偿

– VDD引脚可用于输出电容快速放电

– USBP引脚可直接驱动外接N-MOSFET阻断开关

– 待机时工作于节能模式

• 保护特性

– 自适应式过压保护

– 自适应式欠压保护

– 固件可调的过流保护

• 环境温度范围: -40°C至105°C
• 接面温度范围: -40°C至125°C

应用

• USB-C/PD充电器及智能手机、笔记本电脑、平板电脑和其他电子设备的电源适配器
• 离线式AC-DC转换器之USB PD扩展内核

整体框图

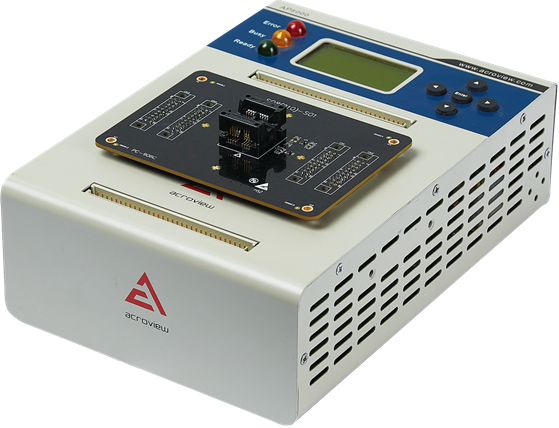

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
