飞凌嵌入式ElfBoard ELF 1板卡-开发板适配之ENET

ELF 1开发板网络方案跟NXP i.MX6ULL EVK评估板的一样，所以这里就简单说明一下网络在内核设备树的配置。

硬件原理

由于两个网口涉及的引脚较多，而ELF 1开发板跟i.MX6ULL EVK评估板使用的方案一致，所以这里不再一一列举ENET使用各个引脚。

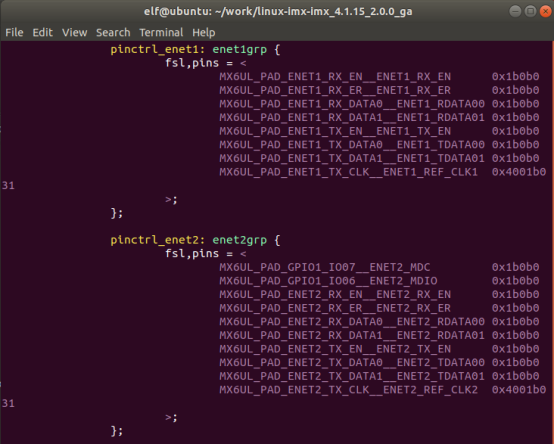

主要是配置两组网络相关引脚复用功能，两组网络使用同一个MDIO接口：ENET2_MDC和ENET2_MDIO。

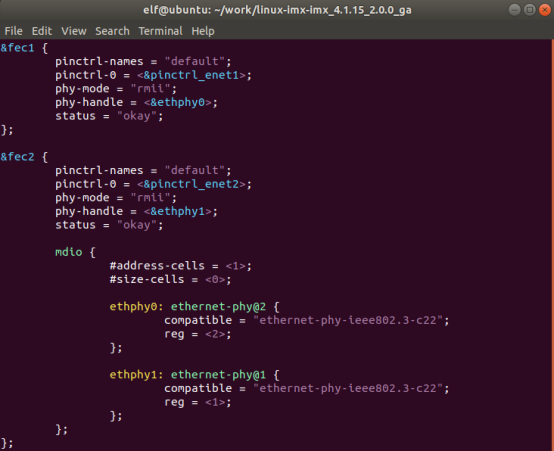

fec1和fec2分别代表了ENET1和ENET2设备节点。

其phy-mode=“rmii“，表示i.MX6ULL内的MAC与phy的连接方式是rmii；

phy-handle表示该网络对应的phy设备；

fec2节点下存在mdio子节点，用于管理两个phy设备。

#address-cells = <1>表示其子节点的reg地址用1个32bit数据表示；

#size-cells = <0>表示其子节点的只有一个reg地址，没有reg数据；

接下来就是mdio的两个phy设备子节点，该子节点有连个属性。

compatible = "ethernet-phy-ieee802.3-c22";表示phy兼容的IEEE802.3的规格默认为IEEE802.3-c22。

reg = <2>和reg = <1>分别表示两个phy对应的phy地址。

本节没有对网络部分做代码修改，所以本节不再进行测试。况且我们一直使用eth0进行scp传输，说明eth0没有问题。
