晨控CK-FR09EIP与汇川H5U系列PLC配置EtherNet/IP通讯连接手册

晨控CK-FR09EIP与汇川H5U系列PLC配置EtherNet/IP通讯连接手册

CK-FR09-EIP是一款基于射频识别技术的高频RFID标签读卡器，比常规读卡器具有更远的识别距离，射频功率可调，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。

本期主题：围绕CK-FR09产品的EtherNet/IP通讯协议与汇川AC801系列PLC进行通讯配置说明。

零、准备阶段

编程软件：AutoShop

工业RFID读写器：CK-FR09-EIP

PLC型号：H5U

通讯协议：EtherNet/IP

连接方式：以太网

一、读卡器配置设置：

连接读卡器

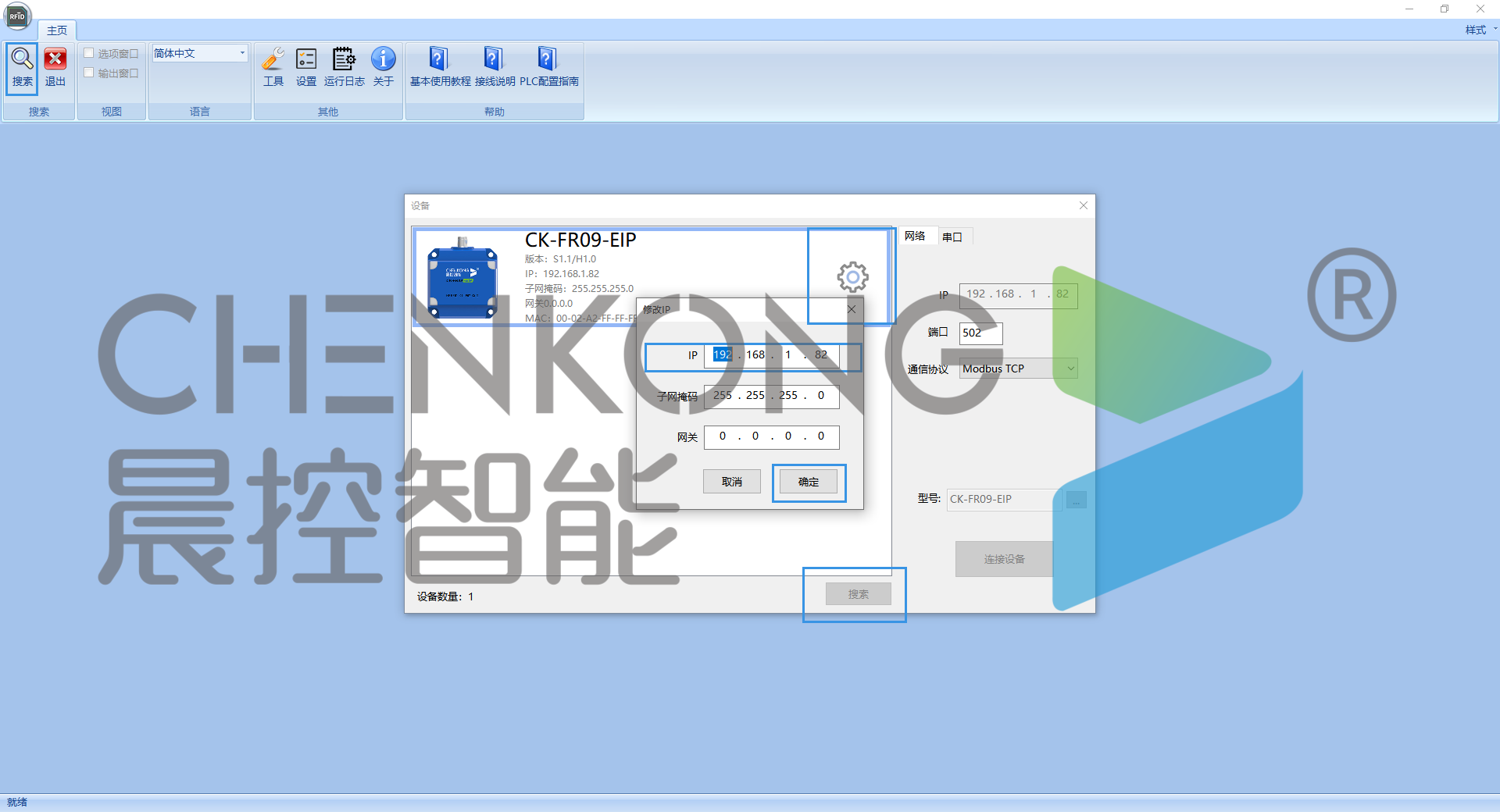

打开配置软件点击搜索--->刷新

等待刷新出设备，双击设备连接

注：搜索设备出来后，可以点击齿轮修改设备IP地址

修改配置

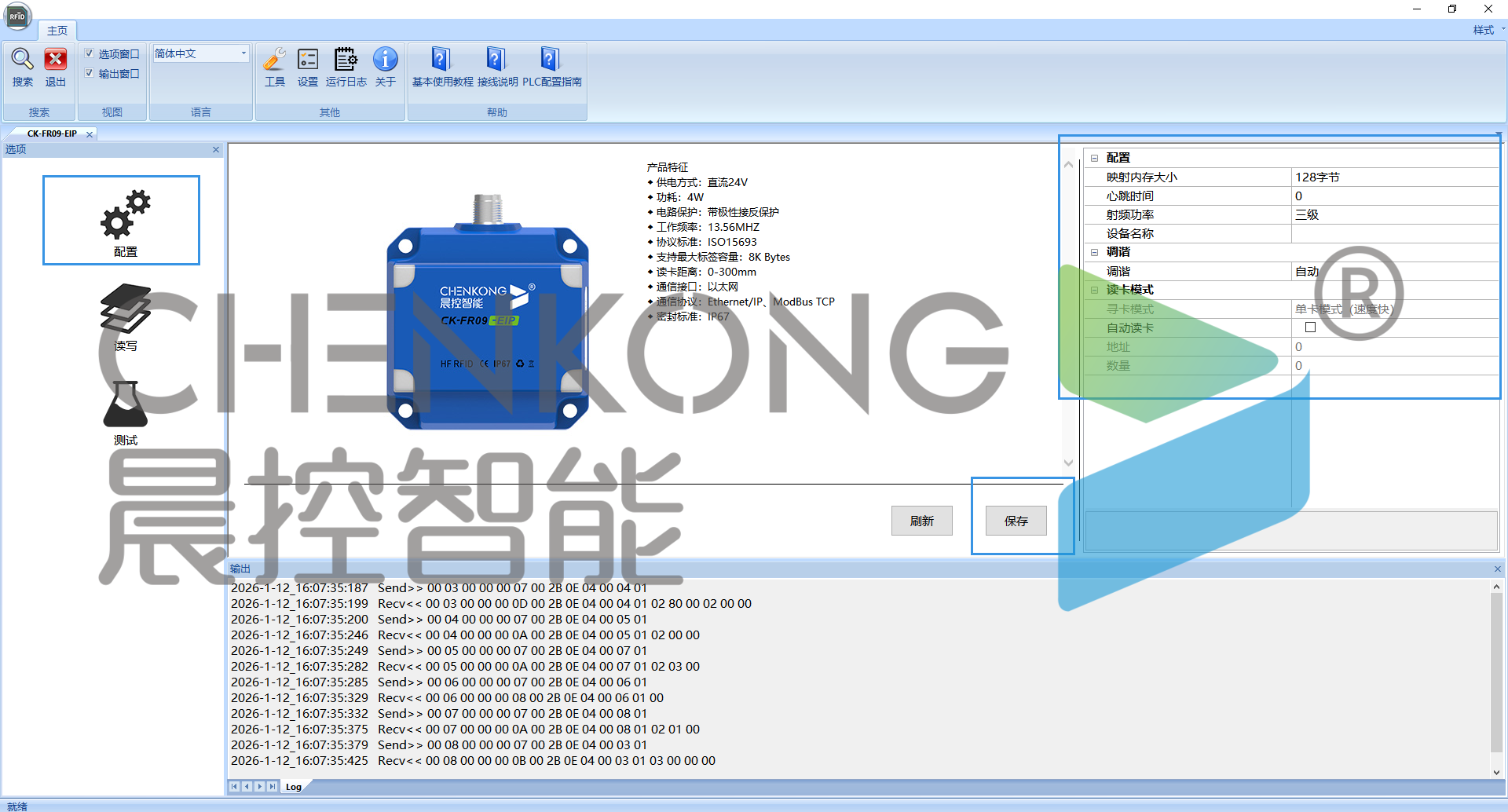

将映射内存修改为128字节，点击保存

重启读卡器设置成功

（还可在此处更改功率大小等配置）

二、PLC配置连接

添加XML设备文件

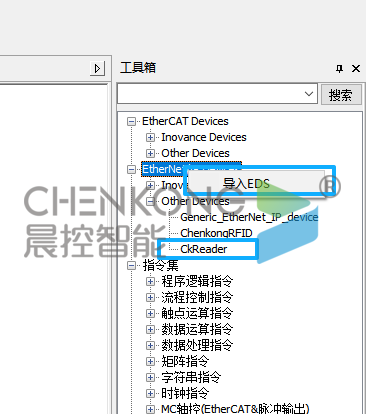

右侧工具箱中右键EtherNet/IPDevices,导入设备EDS

选择设备EDS文件，确定导入

添加设备

双击添加新加入的设备文件

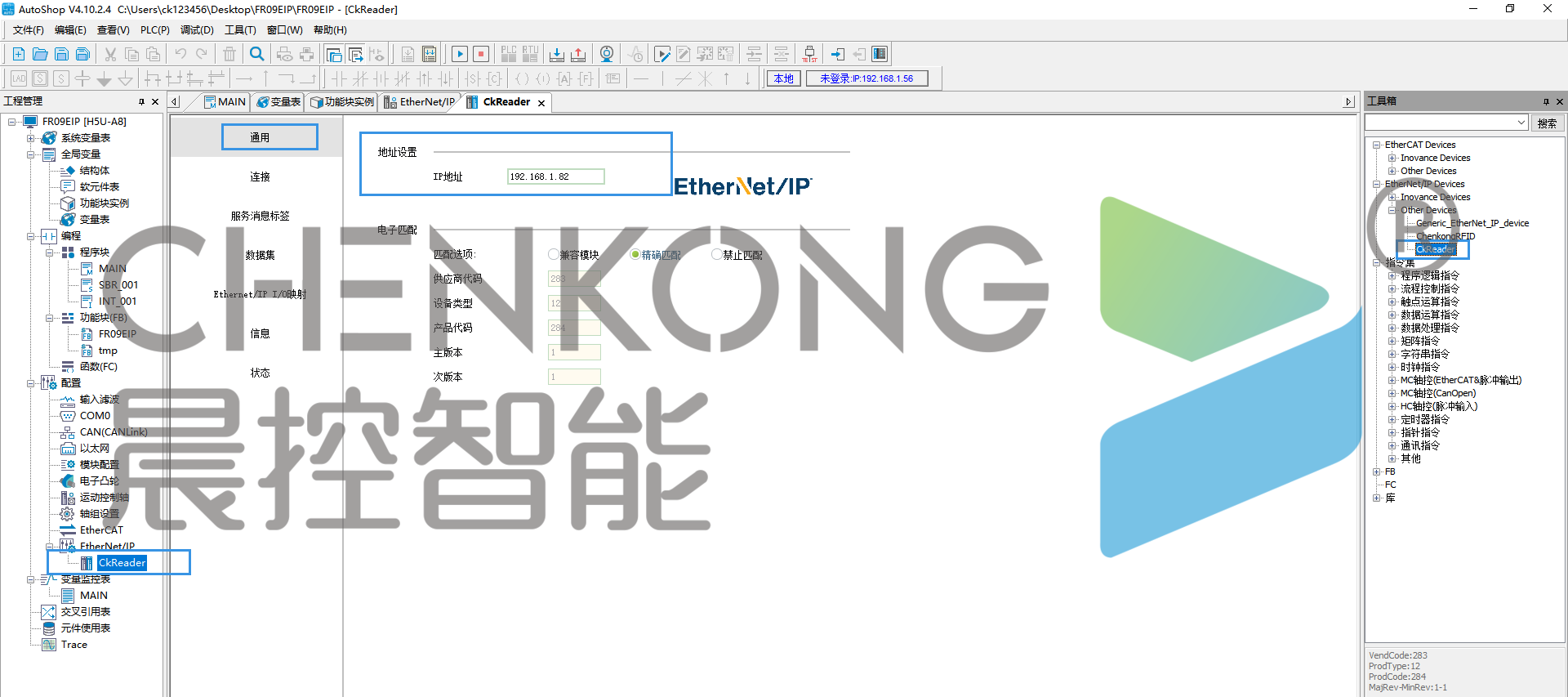

点击进入刚刚添加的设备，在通用处填写IP地址

设置映射内存

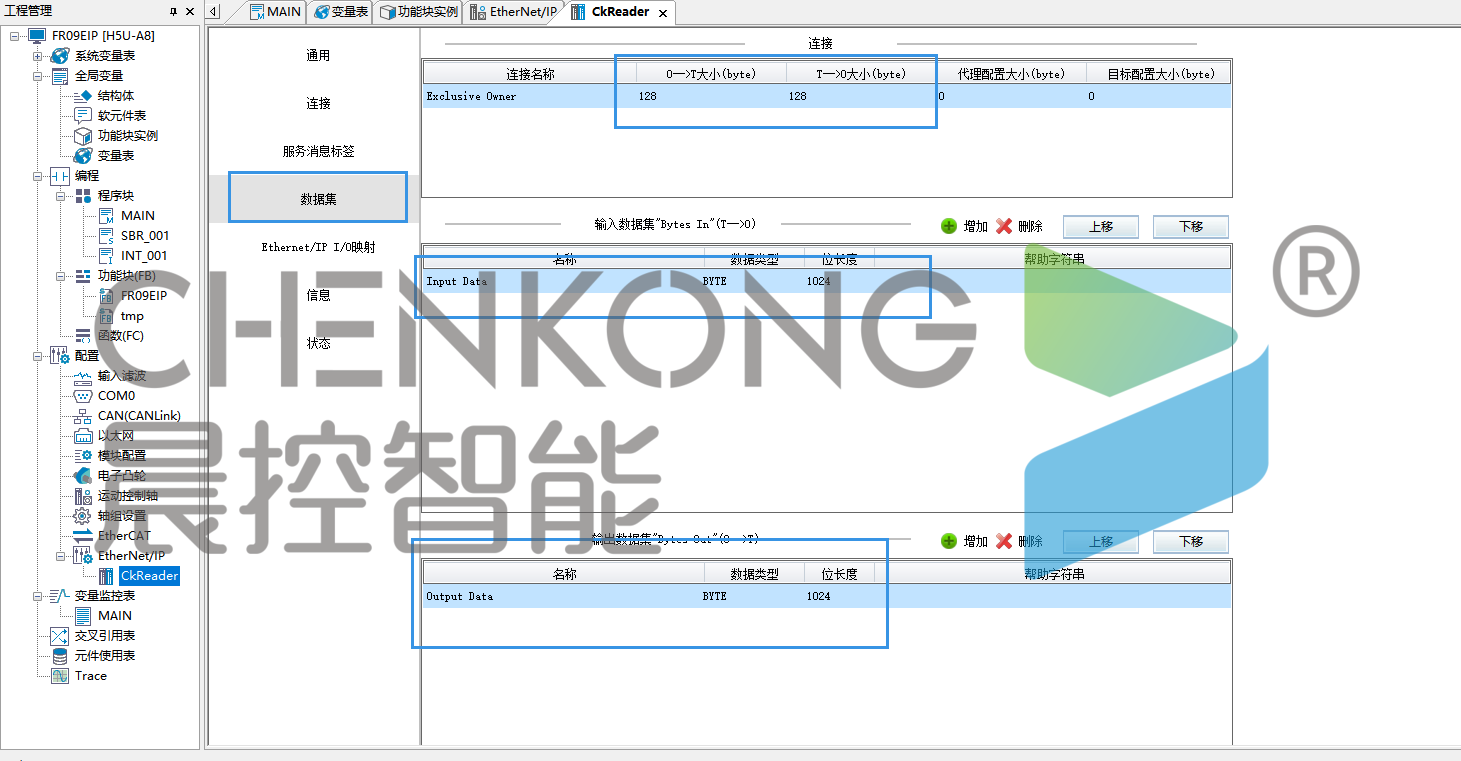

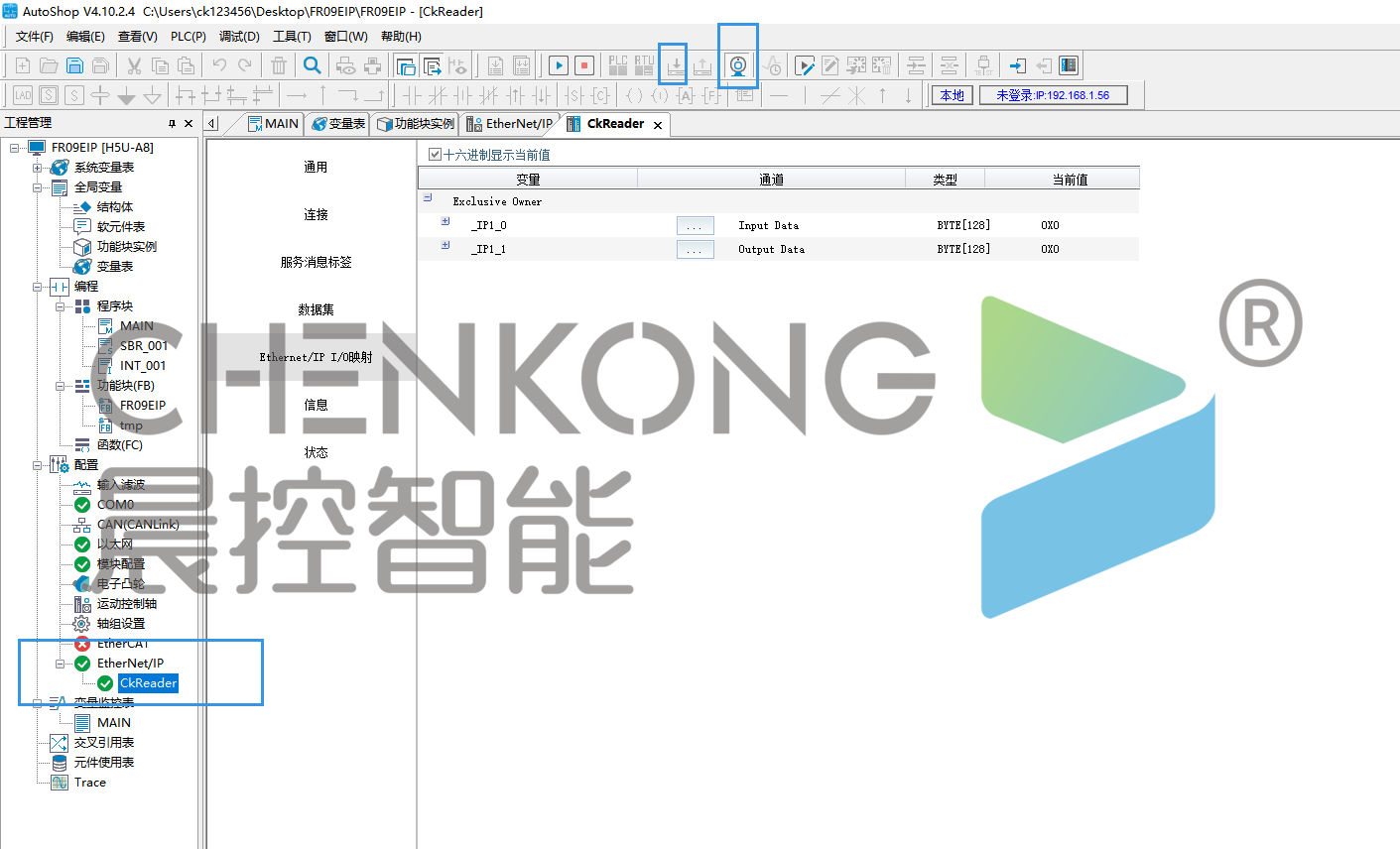

点击数据集中输入输出数据集分别设置一个BYTE数据类型，位长度为1024位数据集

连接完成

下载配置到PLC，在线PLC，即可连接完成

功能块说明

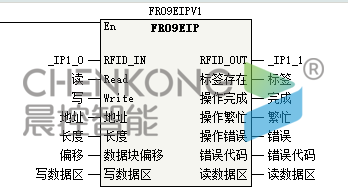

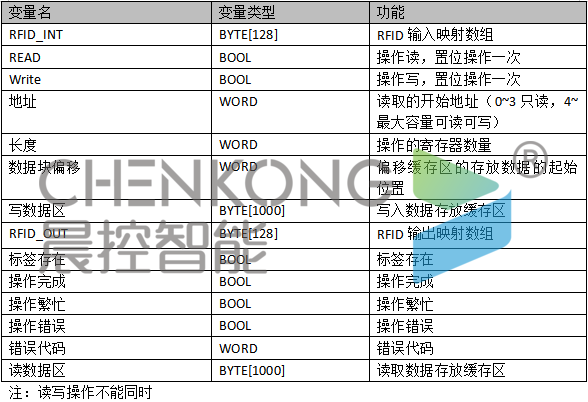

（1）功能块引脚说明

写操作

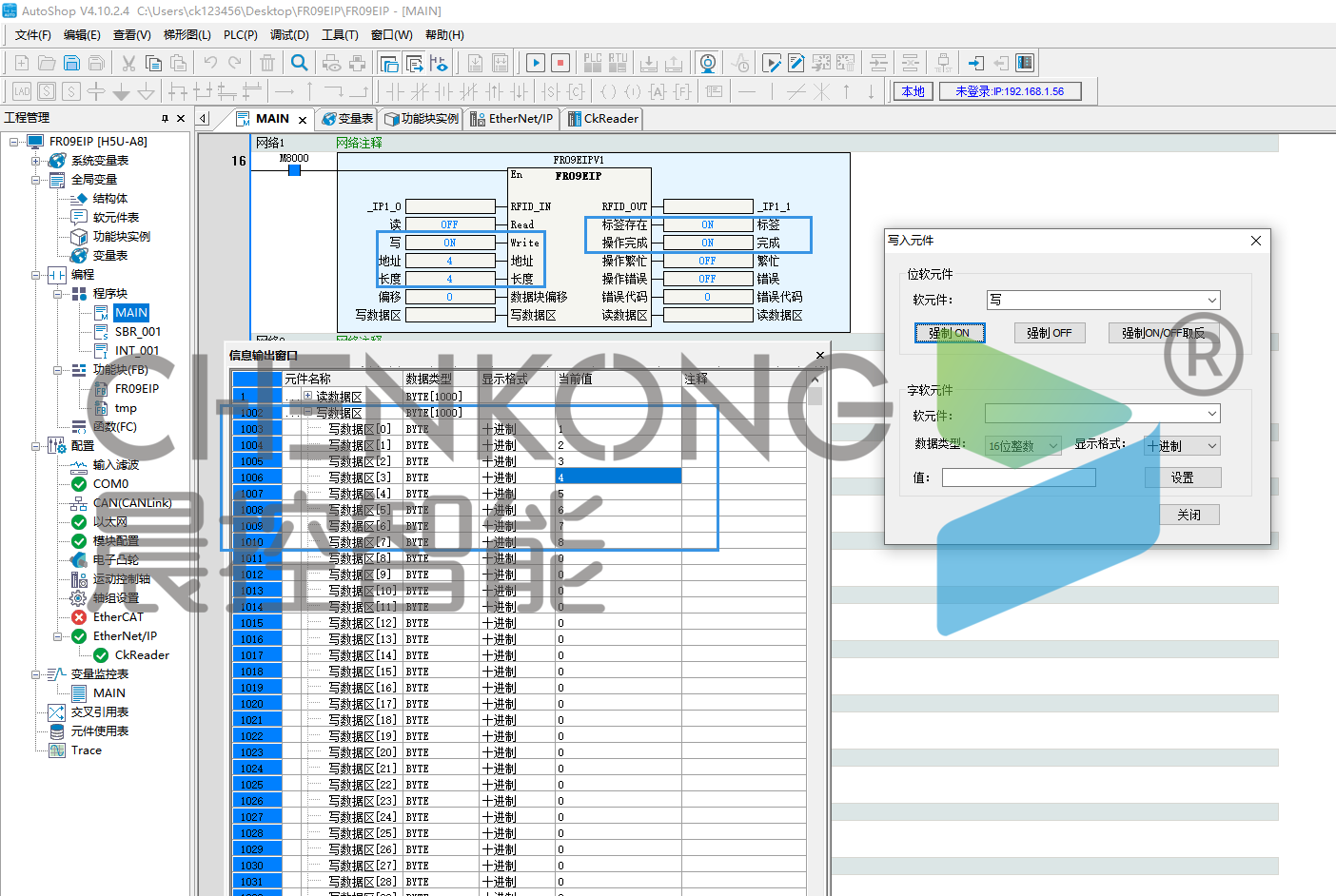

将需要写入数据缓存写在写数据区里

触发置位写操作，等待操作完成即写入完成

（3）读取数据操作

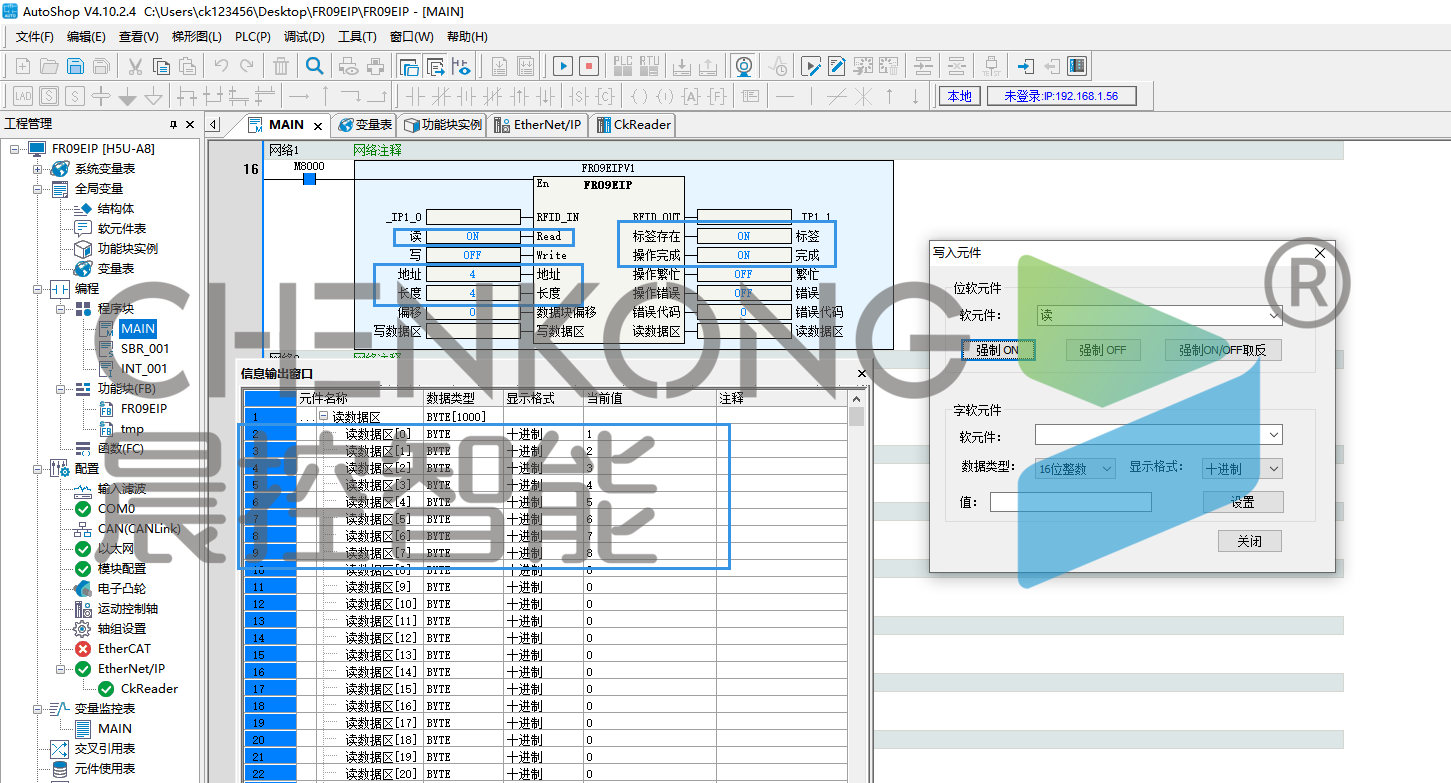

触发置位读操作

等待操作完成置1，即可读取完成

读取的数据缓存在读数据区中
