全志 A733 芯片凭借多核架构与专用 NPU 算力，在嵌入式边缘计算领域具备显著应用潜力。基于该芯片打造的 X733 开发板，在硬件配置、接口扩展性与 AI 算力支撑方面表现突出，可满足智能硬件开发的多样化需求，以下为该开发板的详细技术解析。
一、核心芯片：全志 A733 技术特性
全志 A733 是一款面向嵌入式设备的八核 AI 处理器，核心架构采用2 颗 Cortex-A76 大核 + 6 颗 Cortex-A55 小核的异构组合，大核主频最高可达 2GHz，小核主频为 1.79GHz，同时集成 1 颗 RISC-V E902 实时内核，兼顾高性能运算与低功耗实时控制需求。
AI 算力支持：内置 3TOPS 算力的专用 NPU，兼容 TensorFlow Lite 等主流深度学习框架，可支持轻量级 AI 模型的本地部署与推理，能够满足边缘端视觉识别、数据智能分析等场景的算力需求。
多媒体处理能力：支持 4K@60fps 规格的 H.265/VP9/AVS2 视频解码，以及 4K@30fps 规格的 H.265/H.264 视频编码，可适配高清视频采集、处理与输出类嵌入式项目。
制程工艺优势：采用 12nm 先进制程工艺，在保障算力输出的同时，有效降低芯片功耗，适配无风扇散热设计的嵌入式设备场景。
定位与场景：作为一款经济实惠的 ARM 架构 SoC，全志 A733 不仅适用于工业与边缘计算场景，也可直接用于中端智能手机、平板电脑等消费类智能终端的开发。
二、X733 开发板硬件配置与接口解析
X733 开发板采用紧凑化设计，尺寸为 150mm×102mm×1.6mm，在有限空间内集成了丰富的硬件资源与外设接口，满足多场景开发需求。其核心板采用 55mm×55mm 的正方形设计，进一步提升了空间利用率，便于在小型设备中集成。

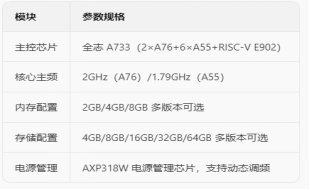

核心硬件参数
外设接口资源
视频接口：配备 1 路 HDMI 2.0 TX 与 1 路 HDMI 2.0 RX 接口，支持 4K 视频输入输出；同时集成 MIPI-DSI 与 EDP 双屏显示接口，可适配不同规格的显示屏模组。
网络与无线通信：搭载 1 路千兆以太网口，满足稳定有线数据传输需求；板载 AW869A 模块，支持 WiFi 6与Bluetooth 5.2 无线通信协议，适配无线组网与短距离数据传输场景。
USB 扩展接口：包含 1 路 USB3.0 接口、4 路 USB2.0 接口与 1 路 Type-C OTG 接口，可扩展连接 U 盘、键鼠、工业相机等外设设备。
音视频与调试接口：提供 1 路 MIPI-CSI 摄像头接口，支持高清图像采集；配备 2 路 MIC 输入、2 路喇叭输出与 1 路耳机接口，满足音频输入输出需求；板载调试串口与烧录座，方便开发过程中的程序调试与固件更新。
三、工业级可靠性设计
工作温度范围为 0~70℃，存储温度范围为 -10~50℃，可适应工业环境下的温度波动。
支持 12V DC 电源输入，配备风扇与电池座扩展接口，可根据实际场景需求扩展散热与供电方案。
四、典型应用场景
基于全志 A733 芯片的算力支撑与 X733 开发板的硬件扩展性，该开发板可广泛应用于以下嵌入式领域：
工业智能领域：边缘计算网关、工业视觉检测设备、智能 PLC 控制器。
商用终端领域：智能收银机、自助服务终端、数字标牌播放器。
车载与机器人领域：车载中控系统、商用服务机器人、AGV 小车控制单元。
AIoT 领域：智能家居中控、视觉辅助监测设备、边缘智能传感器网关。
消费电子领域：中端平板电脑、教育学习机、便携式娱乐终端。
五、开发优势总结
生态完善：原生支持安卓 15 操作系统，提供完整的 BSP 开发包与技术文档，降低开发门槛。
AI 落地便捷：NPU 算力可直接支撑轻量级 AI 模型部署，无需额外扩展算力模块，简化硬件设计流程。
高性价比：在多核算力、接口扩展性与工业级可靠性之间实现平衡，适合中高端嵌入式项目的快速原型验证与产品开发。
灵活适配性：核心板与底板分离的设计，既满足了工业场景的稳定性需求，也为消费类终端的小型化设计提供了便利。
X733 开发板凭借全志 A733 芯片的性能优势与自身的硬件设计，为嵌入式开发者提供了一款高性能、高扩展性的开发平台，可作为边缘计算、智能终端等项目的选型方案。
