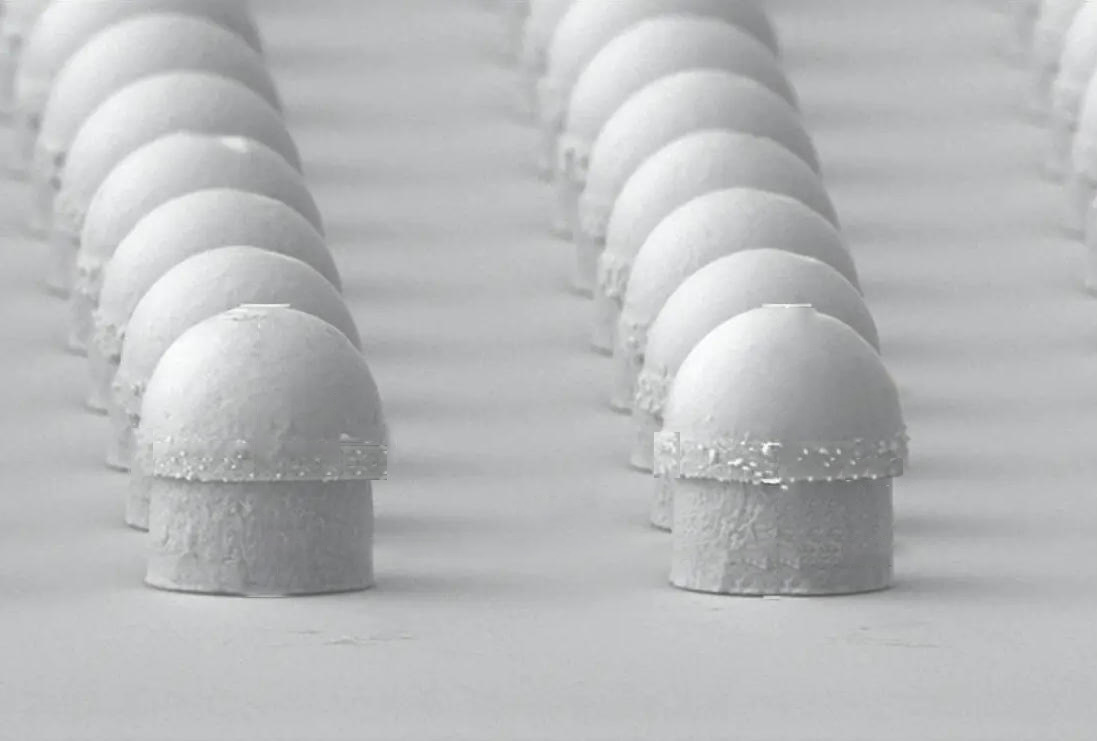

随着5G、数据中心、人工智能及高速光互连技术的迅猛发展，光通讯芯片对封装密度、信号完整性与热管理性能提出了前所未有的高要求。在此背景下，先进封装技术成为提升芯片性能的关键路径，其中以微凸块（Microbump）为代表的互连结构因其高密度、低电感和优异的高频特性，被广泛应用于硅光子芯片（Silicon Photonics）、共封装光学（CPO, Co-Packaged Optics）等前沿领域。而激光植球技术凭借其非接触、高精度、局部可控加热等优势，正成为实现超窄间距微凸块可靠制造的核心解决方案。
01、产业背景
光通信行业市场研究机构LightCounting在最新报告中指出，光通信芯片组市场预计将在2025至2030年间以17%的年复合增长率（CAGR）增长，总销售额将从2024年的约35亿美元增至2030年的超110亿美元。超大规模云服务商对AI基础设施的投资正在推动400G/800G以太网光模块的需求激增，进而拉动了PAM4芯片组的销量。
整个产业链正在向上游芯片环节集中，芯片超窄间距互联已成为行业发展的必然趋势。这种互联不仅需要满足电信号传输的要求，在光通讯芯片中，光波导的精确对齐同样至关重要——波导直径通常只有数微米，连接偏移会直接导致光信号耦合效率大幅下降。
02、技术挑战
传统植球工艺在精密光通讯芯片封装中逐渐暴露出局限性。随着凸点尺寸缩小至微米级别，这些传统方法遇到了难以逾越的技术障碍。以目前主流的两种传统工艺为例，锡膏印刷植球面临精度不足与空洞率难题，锡膏印刷精度依赖于钢网开口与基板焊盘的对齐精度，对于0.15mm级微小焊盘，钢网开口加工误差会直接导致锡膏印刷偏移。
而置球植球则存在助焊剂残留与定位精度瓶颈问题。无论是“助焊剂+锡球”还是“锡膏+锡球”的方案，均需使用助焊剂提升锡球与焊盘的润湿性。
光通讯芯片中的微凸块不仅承担电连接功能，还直接影响光波导的耦合效率。在传统倒装键合过程中，焊料受热熔化后会发生坍塌或挤压变形，变化可达十几微米甚至几十微米。然而，光通讯芯片中的波导直径通常仅有数微米，焊料变形会直接导致激光器与硅光芯片的波导垂直高度难以精确控制，严重影响光信号传输效率。
03、技术对比
随着技术发展，激光植球技术以其独特的优势，正在取代传统植球工艺，尤其是在对精度要求极高的光通讯芯片封装领域。下表清晰展示了传统工艺与激光植球技术的核心差异：
激光植球设备的发展已取得显著突破。国内企业如紫宸激光推出的全自动激光植球设备，实现50μm微锡球焊接技术，XY轴精度差控制在±3μm以内，产品良率可达99.8%以上。在运行效率方面，最快焊接速度可达每秒5个点。同时配备AOI视觉检测和高精度CCD定位系统，确保高良率和超高精度。
04、激光植球在芯片凸块中的核心优势
激光植球技术通过局部精准加热和高度可控的加工过程，为光通讯芯片封装提供了革新性的解决方案。在芯片凸块的互连场景中，激光植球展现出多项不可替代的技术优势。非接触式操作避免了传统置球工艺中真空吸取、机械放置带来的锡球变形、基板划伤问题，同时可适配深腔、立体等复杂封装结构的植球需求。
与传统工艺不同，激光植球通过高纯度氮气保护与激光精准加热，实现锡球与焊盘的高效润湿与冶金结合，无需添加助焊剂。这从根源上解决了助焊剂残留、清洗工序繁琐的问题，符合光通讯芯片对清洁度的苛刻要求。
激光植球技术最显著的优势在于其卓越的加工精度和热控制能力。通过高精度运动系统与图像识别系统，可实现微米级精准对齐；激光能量、加热时间可精准调控，能根据锡球直径、焊盘尺寸的差异匹配最优的能量参数。
对于光通讯芯片而言，这种精度的直接益处是波导对齐的可靠性大幅提升。焊接热影响区被严格控制在极小范围（通常＜50μm），显著降低对光芯片内部热敏元件和波导结构的热损伤风险。
05、前沿发展
激光植球技术正在向更高精度、更高效率和智能化方向发展，为下一代光通信系统提供技术支撑。新的工艺方案已能够更好地应对超窄间距的挑战。如最新的激光植球工艺通过“无助焊剂锡球、通过激光植球方式，实现芯片微尺寸凸点的制造、焊接和修复”。
针对激光器与光芯片集成时波导对齐难题，创新封装方案“将激光器芯片和光芯片贴装至第一衬底，使激光器芯片的波导与光芯片的波导位于同一水平面，且激光器芯片的植球面与光芯片的植球面位于同一水平面”。
行业研究机构已证实了激光植球在先进封装中的关键作用。激光植球工艺被定位为“系统级封装（SiP）核心工序”，正在突破微电子精密互连的瓶颈。从技术演进趋势看，激光加工与光芯片制造的结合正在深化。飞秒激光脉冲加工技术，可以实现纳米级精度的三维结构制造。
全球范围内，激光植球技术正在经历一场精度革命。国内企业已在50μm植球领域取得突破，这不仅标志着精密制造技术的升级，更是半导体产业向小型化、高性能化演进的关键支撑。
