芯伯乐高效灵活降压方案:XBL1509B PCB设计指南

工业控制车载电源、便携设备等众多应用场景中,电源模块的效率和稳定性直接关系到整个系统的可靠性与性能。对于工程师而言,如何在小体积、高效率、宽输入电压范围内实现稳定供电,始终是设计中不可忽视的关键环节。

对此,芯伯乐主推的开关降压型DC-DC转换芯片——XBL1509B成为工程师开发的理想选择,本文将结合其PCB板设计,提供一整套系统化的设计思路与实施要点。

 一、芯片核心特性概览

XBL1509B是一款采用SOP-8封装的开关降压芯片,具有以下突出特性:

- 宽输入电压:DC 4.5V~40V

- 多路输出支持:3.3V、5V、12V固定输出及可调(ADJ)输出

- 最大输出电流:2A

- 典型转换效率:>80%

- 固定开关频率:150kHz,有助于减小外围电感尺寸

- 内置功能:使能控制、过流保护、软启动、内部补偿等

- 输出电压支持:最高可达37V

 二、典型应用电路设计

XBL1509B提供两种典型输出模式:

固定输出模式(3V/5V/12V)

电路简洁,外围元件少,适合对输出电压精度要求高、空间受限的应用。

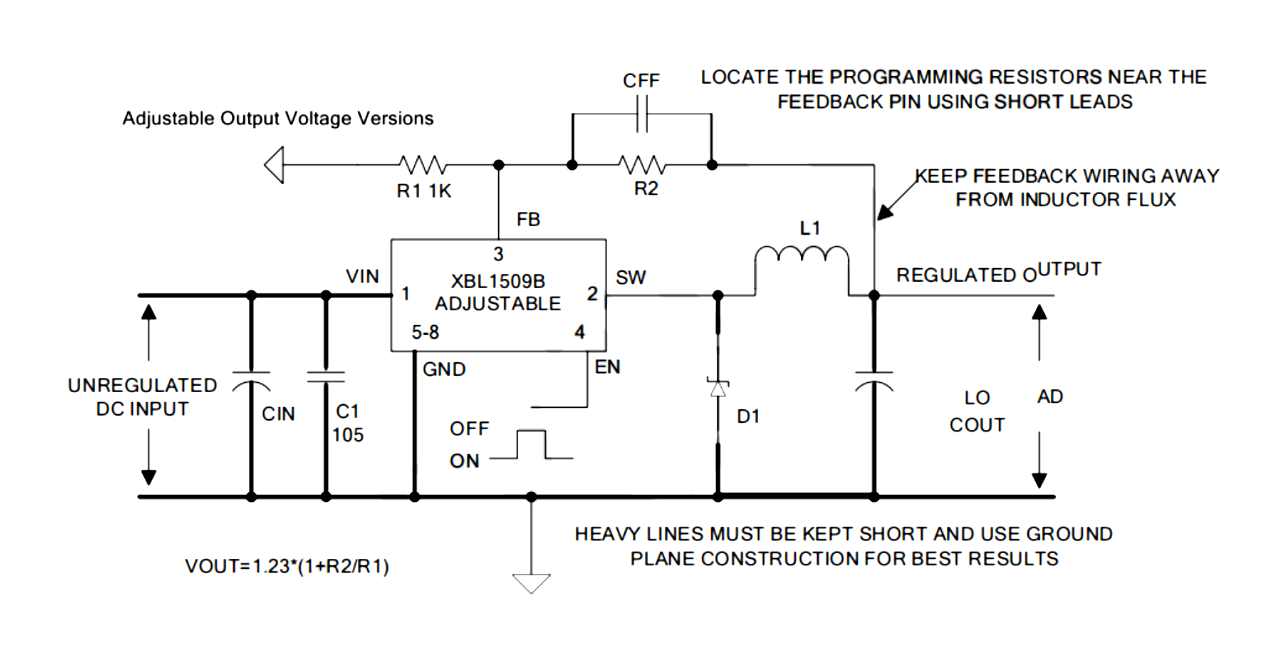

可调输出模式(ADJ)

通过外部分压电阻(R1、R2)设定输出电压,灵活性高,适用于需要非标电压输出的场景。

> 设计注意:EN引脚需保持低电平或悬空以维持输出开启状态。

 三、关键外围元件选型指南

反馈电阻R1

建议使用1kΩ、精度1%的电阻,确保输出电压稳定、线性调整率良好。

输入电容C1

应靠近芯片VIN和GND引脚布置,用于抑制输入端的电压噪声与纹波。

补偿电容CFF(适用于ADJ输出或高输出电压)

- 使用条件:输出电压 > 10V,或使用低ESR输出电容(如固态钽电容

- 容值范围:100pF ~ 33nF

- 计算公式:CFF = 1 / (31 × 1000 × R2)

- 材质建议:推荐使用陶瓷(X7R、C0G)、电塑料或云母电容,避免使用Z5U材质陶瓷电容(温度与电压特性不稳定)。

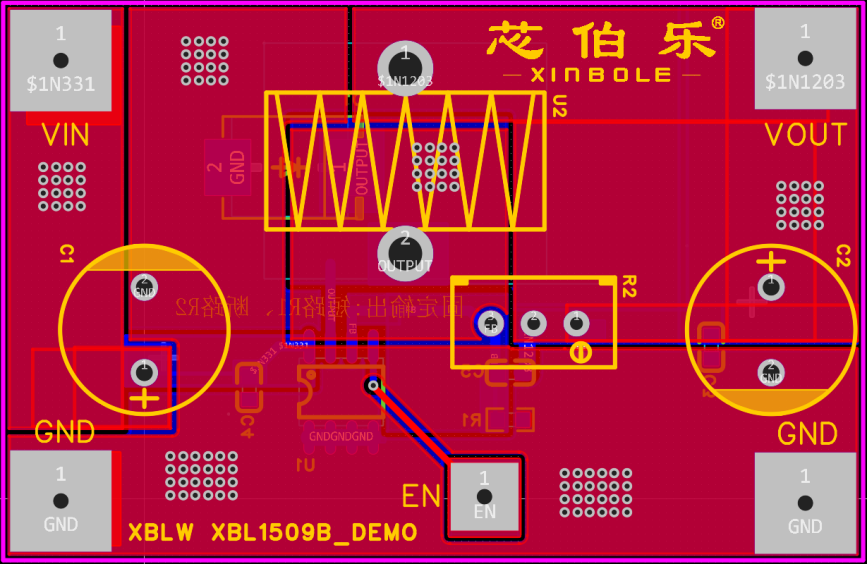

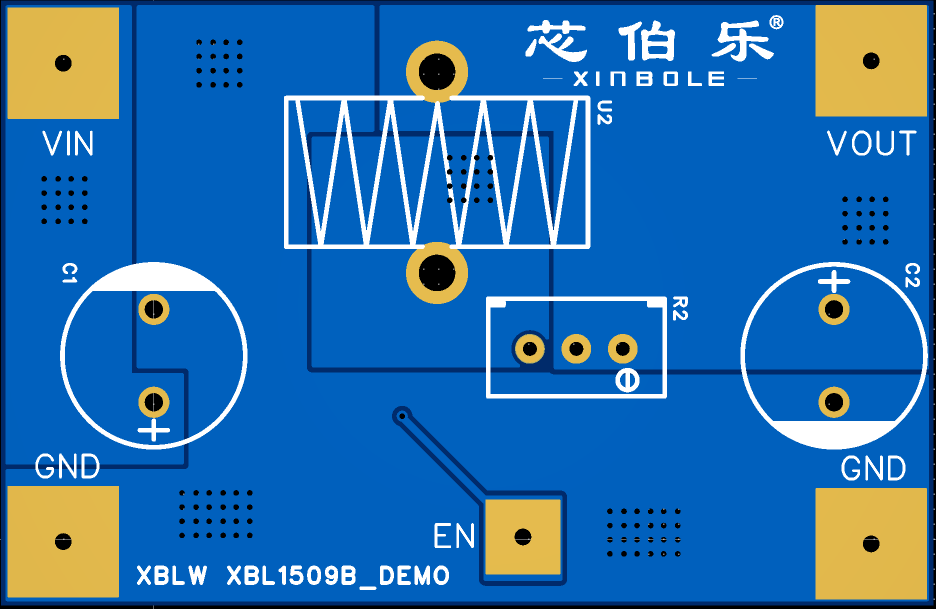

 四、PCB布局与散热设计建议

良好的布局是电源稳定工作的基础:

- 反馈网络走线:FB引脚与反馈电阻应尽量靠近,走线短而直,远离开关节点与高频噪声源。

- CFF布局:必须紧靠反馈电阻R2,避免引入寄生电感

- 散热处理:

- 在大电流或高负载条件下,建议在芯片底部大面积铺地并增加散热过孔

- 尽量使用单面板设计,有助于提升电气隔离与散热均匀性。

 五、选型参考示意

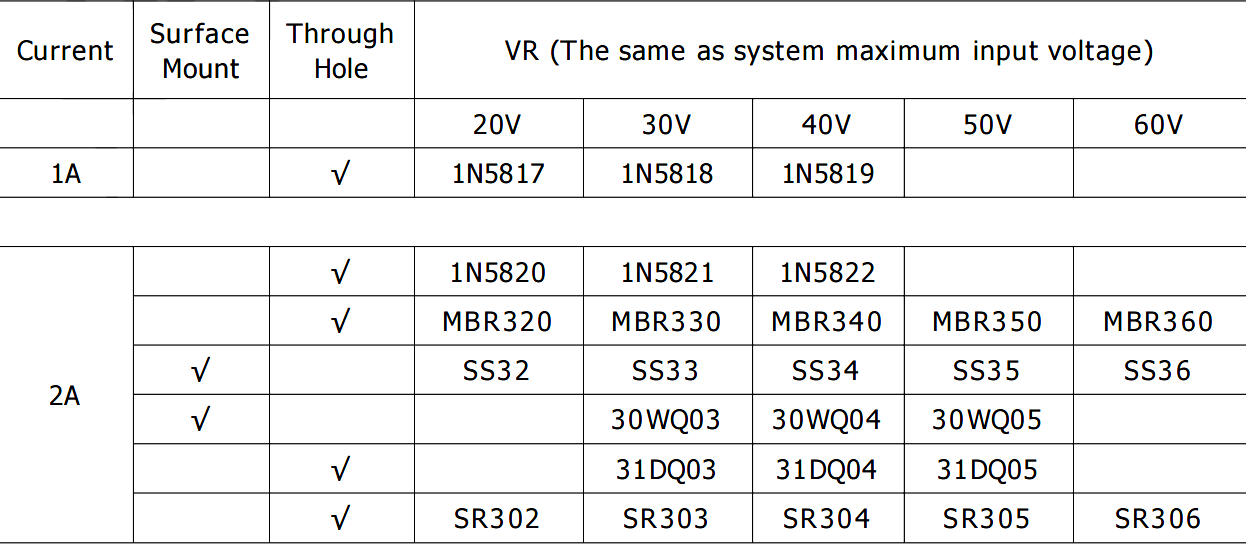

肖特基二极管选型表

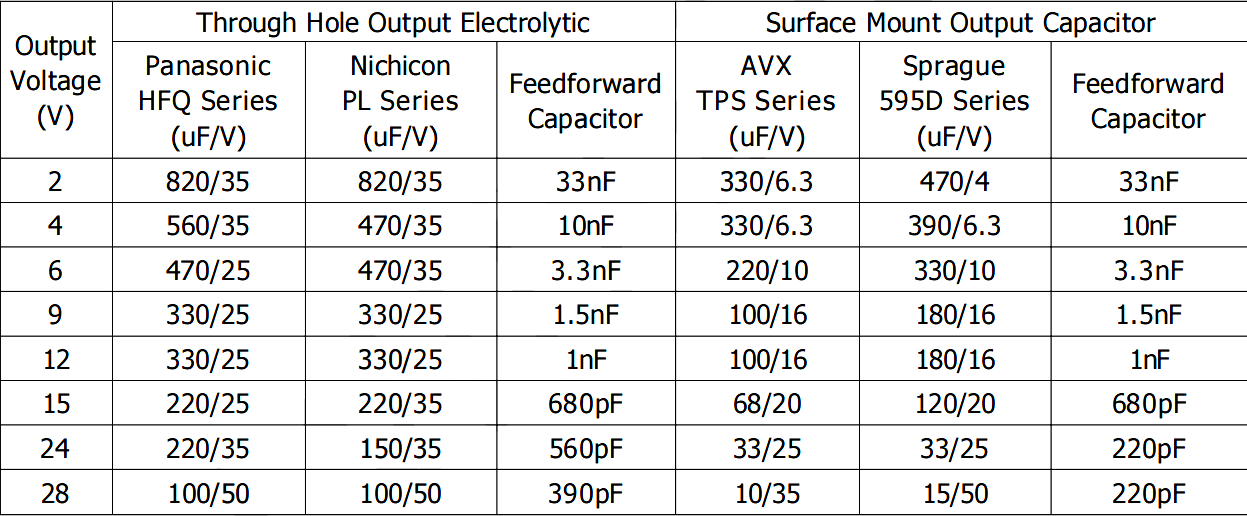

电容容值选型表(可调输出版本)

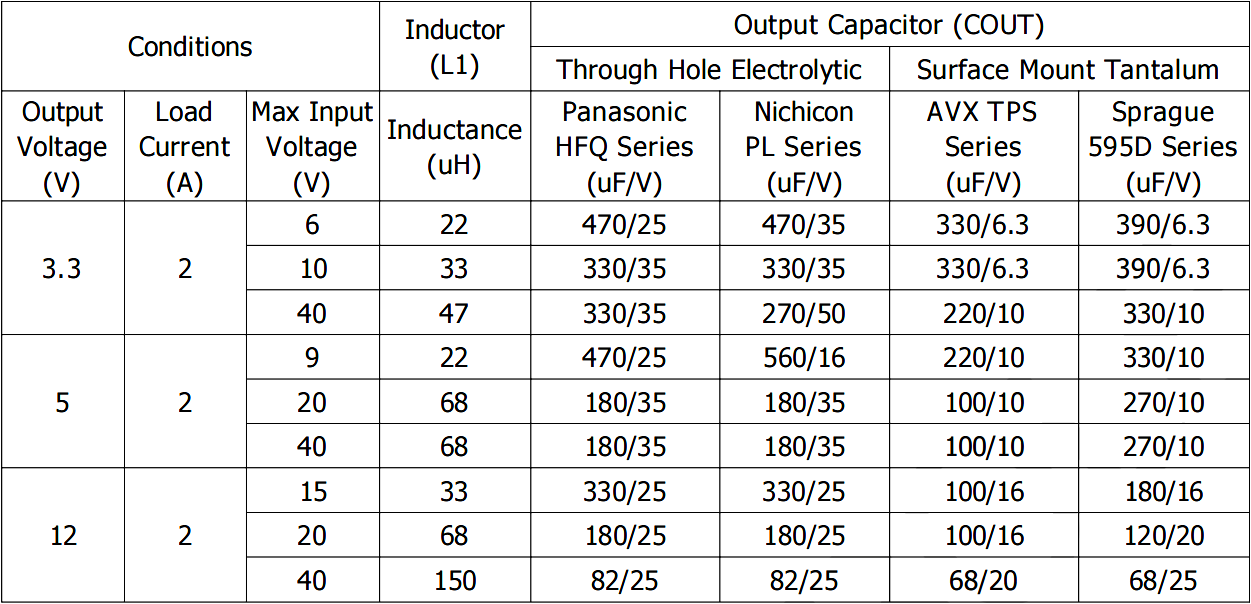

电容容值选型表(固定输出版本)

上图为肖特基二极管选型表以及输入/输出电容选型表(分固定输出与可调输出版本),工程师可根据实际输入输出电压、电流需求及温度环境进行选择。

 六、适用场景

XBL1509B特别适用于:

- 车载电子设备

- 工业控制与传感器供电

- 电池供电便携设备

- 分布式电源系统

- 高输入电压、小体积要求的模块电源

结语

XBL1509B以其高效率、高集成度和良好的负载调整率,为工程师提供了一款可靠的降压解决方案。通过合理的电路设计、元件选型与PCB布局,可进一步提升系统稳定性和电源质量。其提供的Demo板能够加速客户验证周期使项目快速落地。

七、客户定制方案与选型

芯伯乐XBLW产品专注于消费类和工业类市场。为客户产品提供专属定制化服务,主要研发方向为信号链及电源管理,产品有DC-DC开关控制器运算放大器、精密运放线性稳压器、时钟与计时芯片、接口RS485/RS232、AC-DC控制器、马达驱动、MOS管、达林顿、逻辑电路及EEPROM存储器等系列。产品广泛应用于无人机、机器人、电源、计算机、仪器仪表、家电、通讯设备、照明应用、汽车电子、工业自动化设备等领域。

芯伯乐XBLW是芯伯乐电子的自主品牌,《芯伯乐》,智造好芯,伯乐自来,致力成为客户首选的半导体品牌。
