深圳市科瑞杰科技有限公司-如何不脱离现场环境对持续工作的仪表进行校准？仪表定期“校准”是保证其功能的必要环节，但如果用传统方法将仪表拆卸下来送到实验室校准，既费时费力又严重影响生产和研发进程；为保证产线的高效可靠，在仪表使用现场对其进行自动化校准是更好的解决方案。
以变送器和记录仪为例，这两种仪器仪表设备在工业生产和实验室测试领域中至关重要。变送器是一种将模拟量信号转换成电动信号的远传设备，比如转换成4~20mA电流信号或1~5V电压信号。记录仪设备可以长时间、多通道同步测量多种I/O信号，如热电偶、热电阻、直流电压等。横河设备以其高精度、长期稳定和强抗干扰特性，但为了保证设备使用精度，也必须请计量部门定期对它们进行检定校准。
横河无纸记录仪

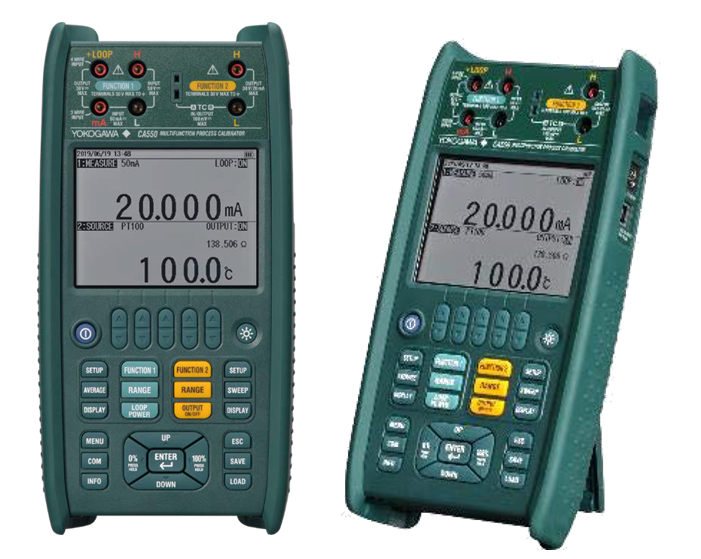

为了保证产线和实验的稳定连续运转，我们推荐使用横河CA550型号的多功能校验仪，为上述仪器仪表进行现场自动校准。CA550的精度等级和长期稳定性在业内处于领先地位，一台仪器即可校验各种信号（电压/电流、热电偶、RTD、电阻、频率、脉冲），大大提升工作效率。
下面为大家介绍横河CA550多功能校验仪在仪表自动化校准中常用的三大功能，以及相应的使用方法。
1. 标配HART通信功能
HART协议是一种兼容4~20mA模拟信号的数字通讯标准，在一定程度上保证了现场仪表的互操作性，如读取仪表的制造厂商及设备型号、设定或校正变送器零点和量程、4mA及20mA修正等。
打开LOOP POWER为变送器提供24V环路电源，打开250Ω通信电阻，取得通讯信号。

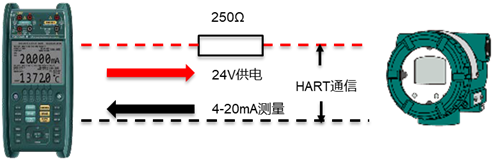

HART通信连接示意图

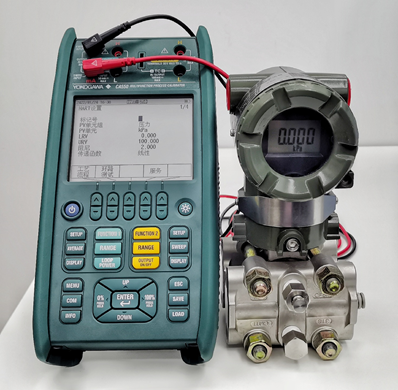

CA550 HART设置界面
2. 开放的TMCTL库

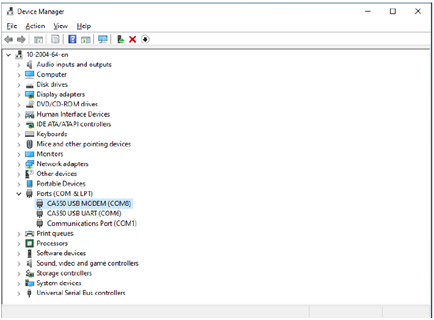

基于Windows系统的开放类库TMCTL方便用户有效地调用dll文件连接横河所有的设备。CA550采用USB虚拟串口通信方式，安装横河YKCDC驱动即可被操作系统识别为COM端口（WIN10系统无需安装驱动）。
以下例程控制CA550，自动输出K型热电偶信号校验记录仪 (仅供参考，不做商业用途)。

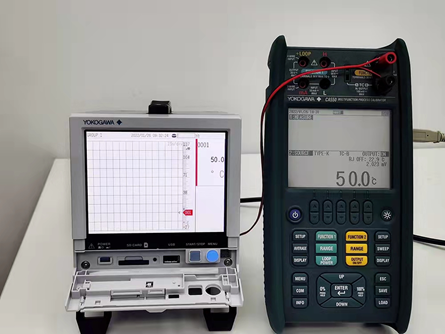

记录仪自动化校验解决方案

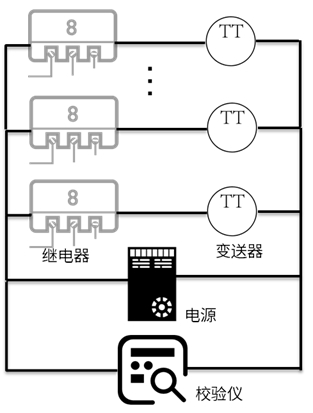

在产线上，一台CA550有时需要连续校验7~8台变送器，这时候就需要使用多路继电器进行切换，通过一定的时序逻辑实现自动化校准多台变送器的方案。
3. 自动输入/输出测试
CA550通过为校准对象的每个步骤设置源值，可以自动执行输入/输出测试。校准结果(如发生值、测量值、错误率、日期/时间和通过/失败)以CSV格式保存在CA550内存中。通过标准USB电缆将CA550连接到PC，可以将该仪器识别为大容量存储设备，用来将数据传送给PC。该方法无需任何编程知识，简单几步即可生成结果。

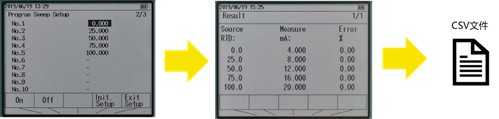

自动I/O测试解决方案
科瑞杰作为可靠性测试技术领先企业，致力于为客户提供高精度、自动化解决方案，为客户自动化校准业务保驾护航。推出的KRJ可靠性测试系统将不同协议的测试设备进行建模共享，根据测试要求进行快捷按需设计，一键生成自动化测试脚本，实现自动化测试，高动态同步数据采集、记录、存储；远程实时监测，跟踪；智能报警控制，按需智能生成数据、分析、认证、测试方案等报告。
