晨控CK-FR09-EIP与汇川AC系列PLC配置EtherNet/IP通讯连接手册

CK-FR09-EIP是一款基于射频识别技术的高频RFID标签读卡器，比常规读卡器具有更远的识别距离，射频功率可调，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。

本期围绕着CK-FR09系列EtherNetIP协议与汇川InoProShop软件通讯组态问题：

准备阶段

RFID读写器：CK-FR09系列

PLC软件：InoProShop

PLC：汇川AC系列PLC

交换机：标准交换机

修改设备IP地址

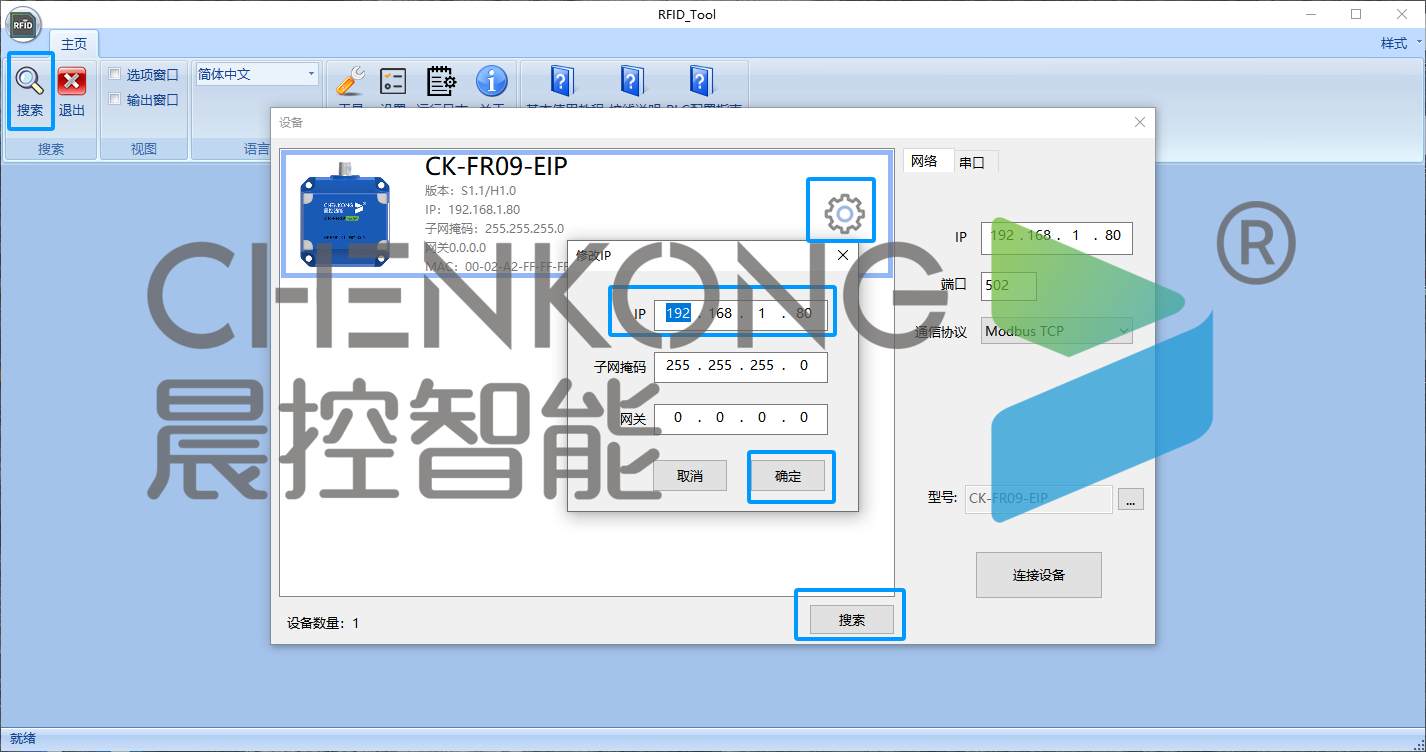

打开配置软件搜索设备

点击齿轮修改IP地址，点击确定保存，重新搜索确定

配置设备参数

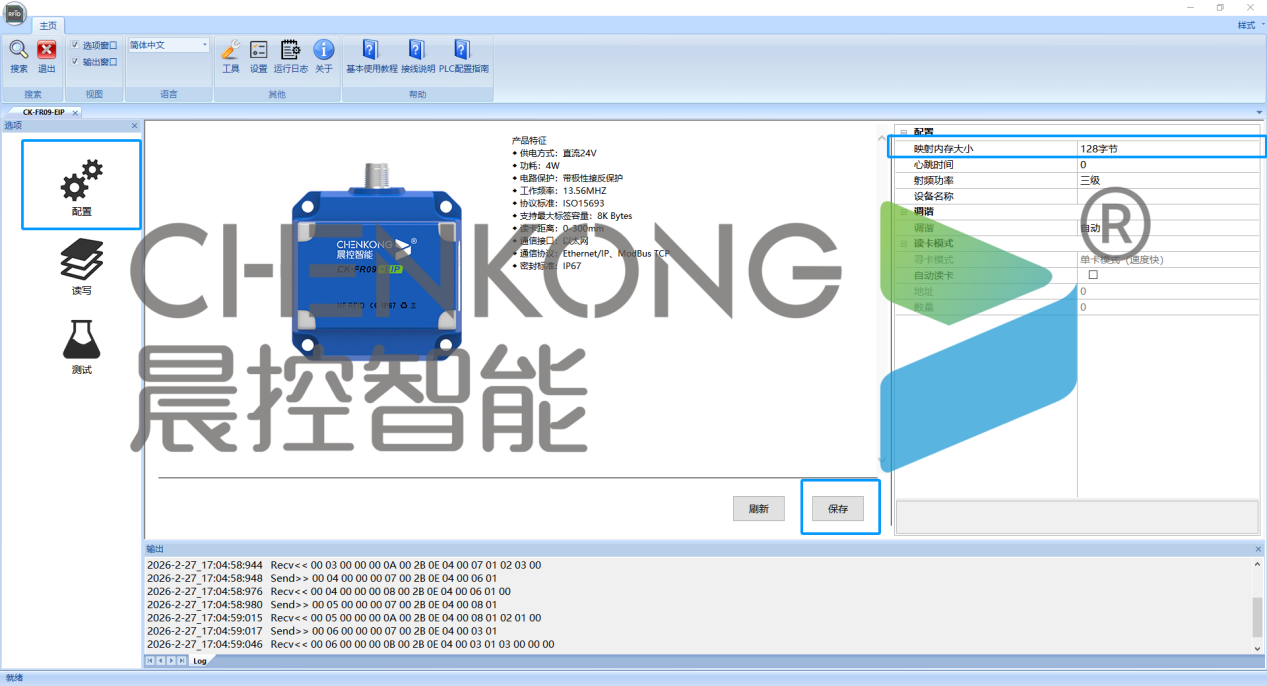

搜索设备后，双击连接

在配置页面，修改映射内存为128字节，点击保存，断电重启激活

添加EDS文件

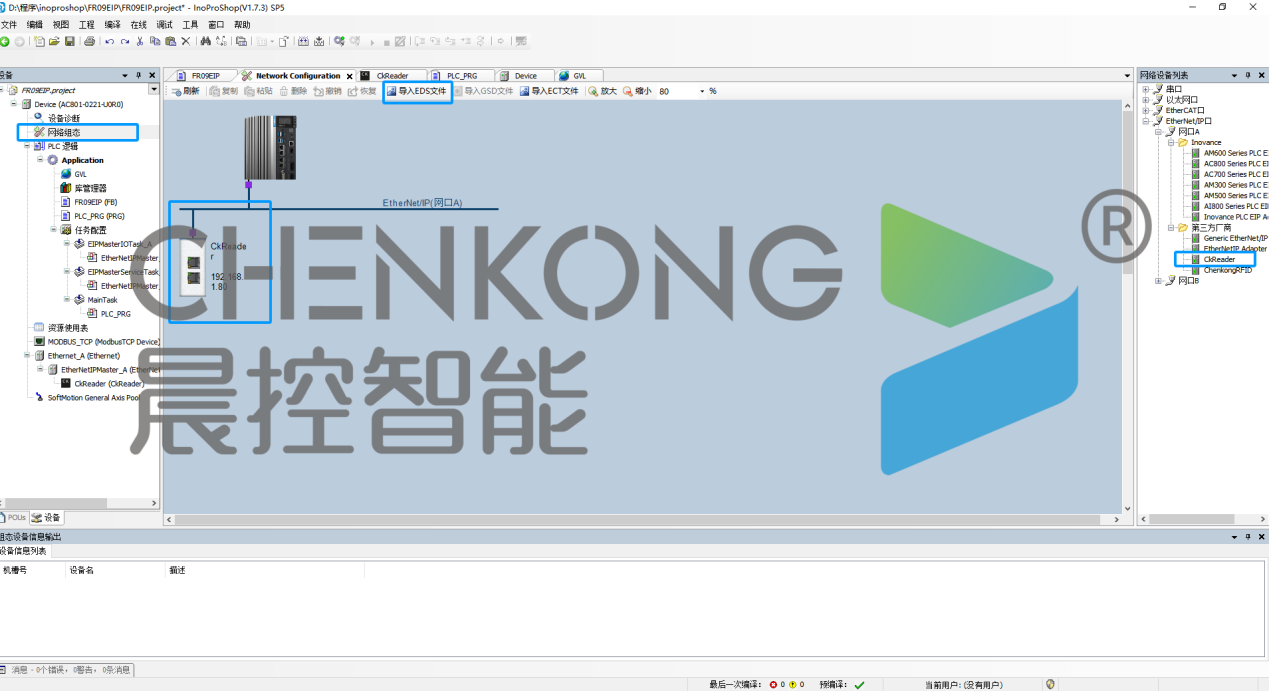

打开PLC软件，在网络组态页面，点击导入EDS文件

导入完成后，在网络设备列表中点击添加的EDS设备

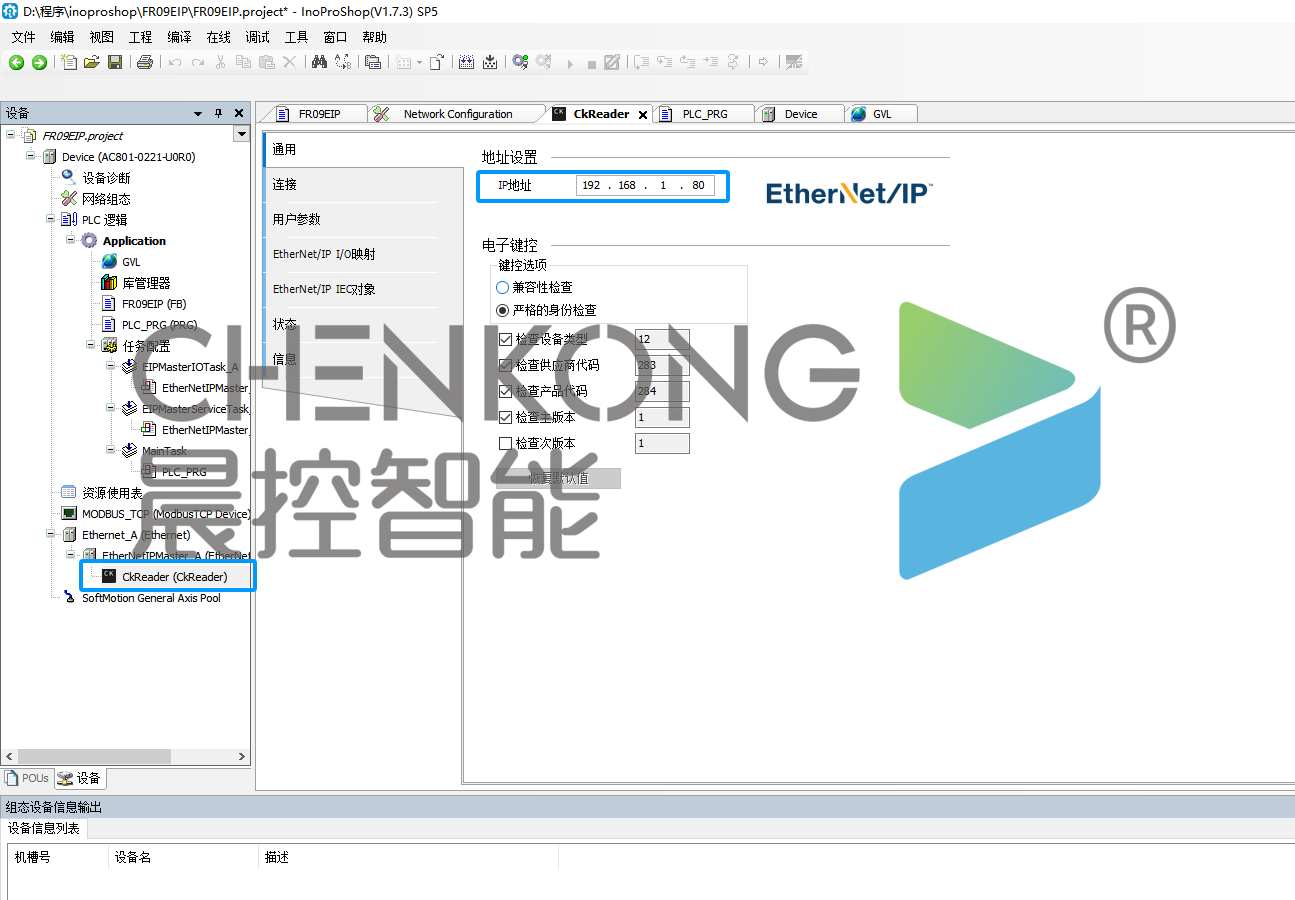

填写IP

打开添加设备设置

填写设备IP地址

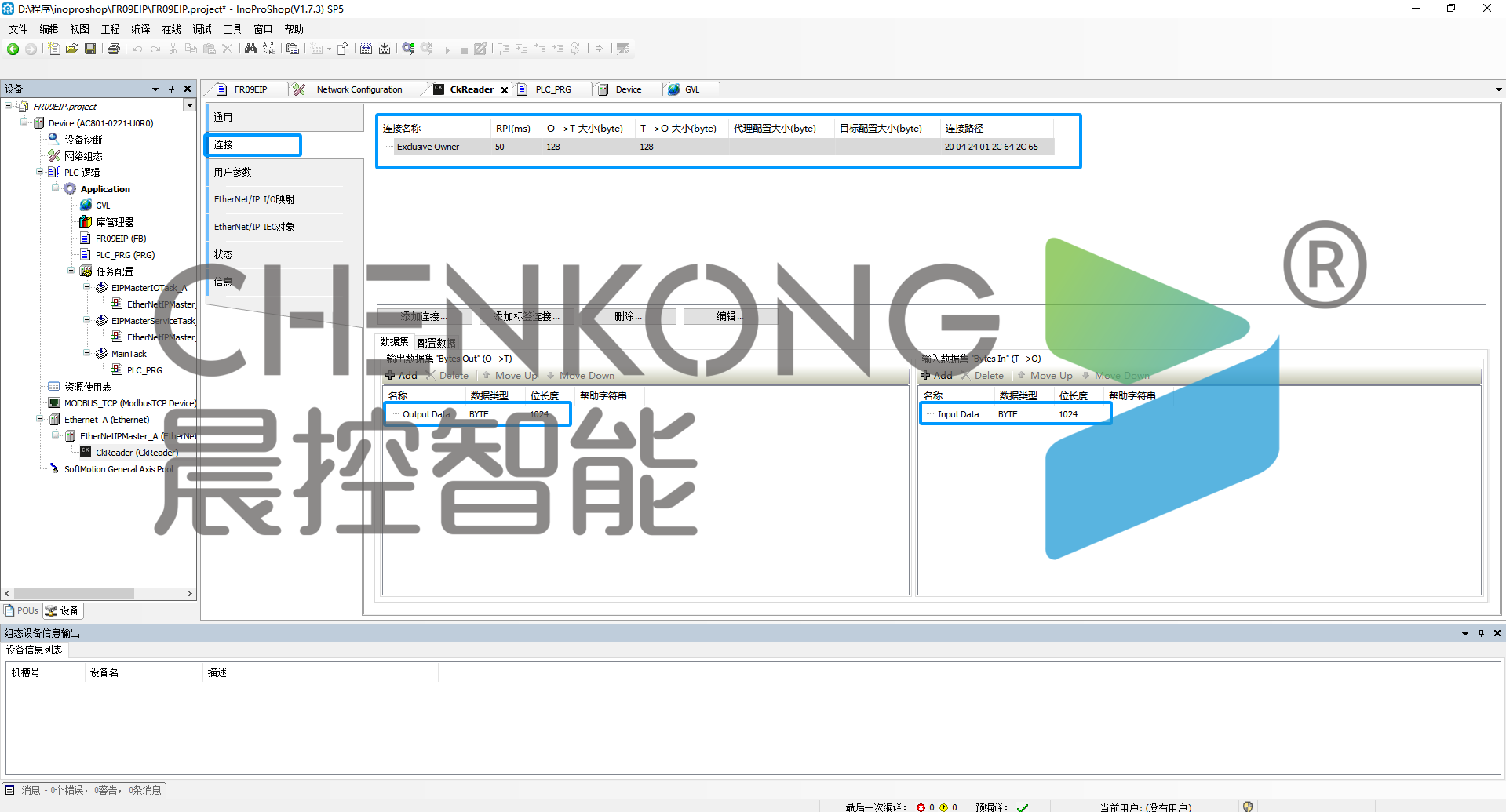

设置映射内存

输入输出映射设置为128

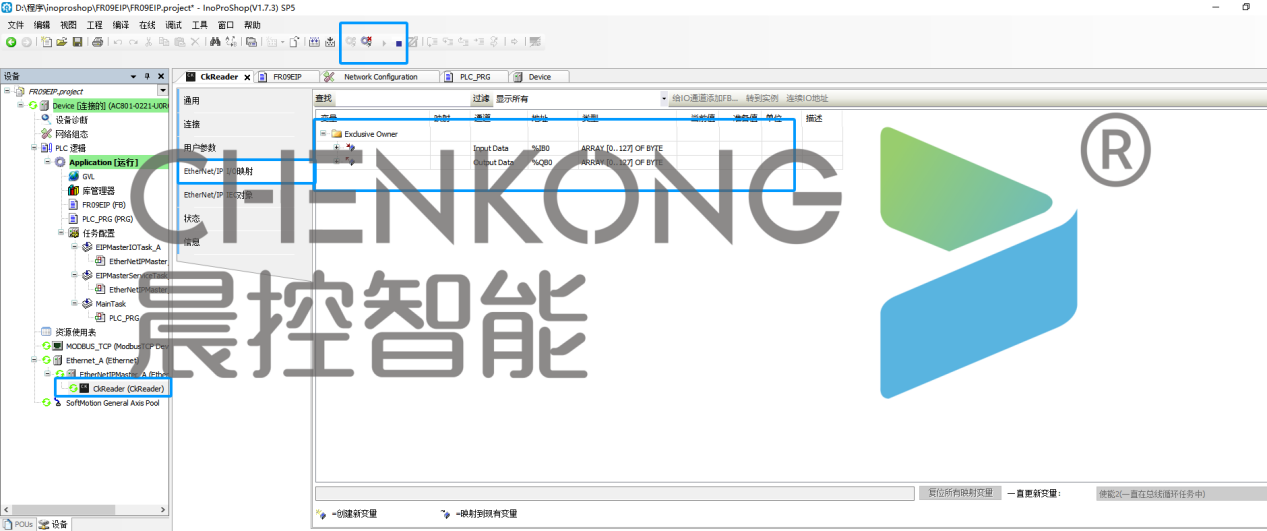

下载，完成配置

在线下载配置，完成连接
