有源晶体振荡器引脚OE和ST的区别

引言：

不知道大家在使用有源晶体振荡器产品或在查看有源晶振产品规格书的时候，你是否注意到有源晶振有一个特殊的引脚呢？通常这个引脚被通常被厂家定位在第1脚，该引脚被赋予了使能（OE：Output Enable）或待机（ST：Standby）的功能，那两个功能之间有什么区别呢？下面我们就来详细的探讨一下他们的区别。

有源晶体振荡器的输出使能(OE)和待机(ST)功能：

使能Output Enable（OE）和待机Standby（ST）两种控制功能在总体上来讲都是控制着晶体振荡器的频率输出的开关。看起来似乎没有差别，但是在控制原理，参数影响上是有着较大差别的。

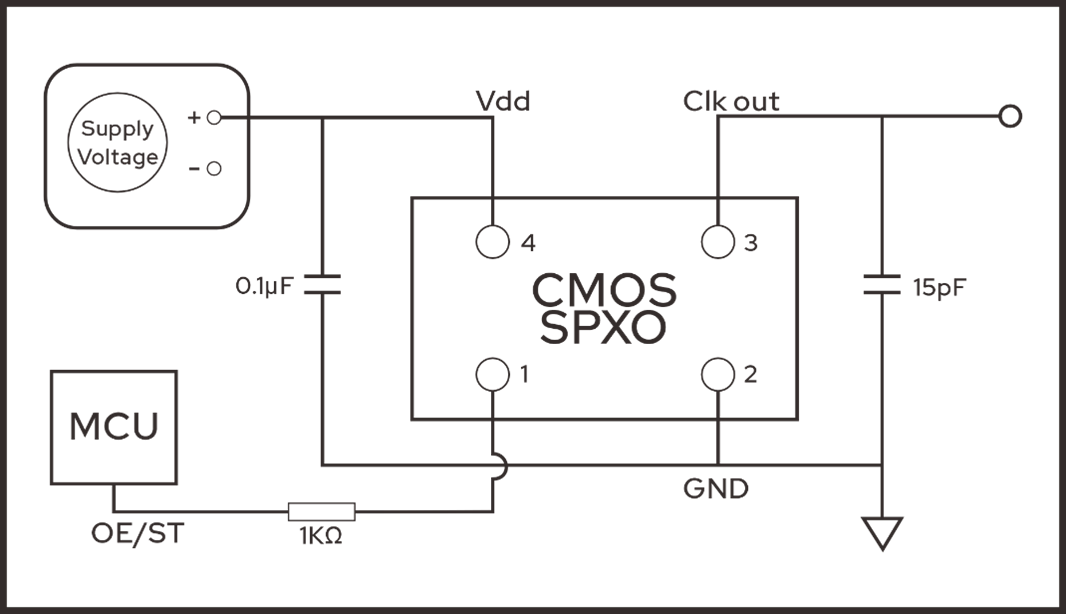

CMOS输出晶体振荡器测试回路

OE和ST的控制逻辑是相同的：即高电平（H）时频率输出正常有效；低电平（L）时频率输出关停。

Clk output端在无输出时一般为高阻抗（Hi-Z）。

输出使能Output Enable和待机Standby的区别

这个引脚的功能是可选的，如何选择呢？我们接下来看一下他们之间的区别。

如果选择OE功能，当OE=L时，振荡器内部器件不会停止振荡，仅关闭振荡器内的输出电路（输出端变为HI-Z）。振荡器输入电流和正常工作电流基本相同。当OE=H时，输出端会快速恢复频率输出（<1us）。

如果选择ST功能，当ST=L时，振荡器进入待机模式，器件内所有电路停止工作，整体电流就维持在待机水平，电流可能只有几个uA或更低。当ST=H时，振荡器需要一个‘恢复’时间才能正常输出，这个时间可能要几个ms，同时不同的产品尺寸，启动时间会稍有差别。

下表总结OE和/ST 的差别：

总结：

有源晶振产品的OE和ST功能是有差异的，需要根据不同的使用需求来确认选择。

如果系统需要关闭后快速激活并响应，那么就选择OE使能功能。如果系统对功耗有着严苛的需求，那么ST待机功能就成了首选，极低的功耗可以延长电池的使用寿命。

最后，如果这个功能不需要的话，那么要将改引脚上拉到高电平状态，以保证频率的正常输出，或将该引脚的功能定义为“NC(No Connect)”，或者直接在与晶振产品选型时，就与工厂确认该功能为NC，关闭1脚的功能。
