一、项目应用背景
某智能装备产业园集中供能项目，采用三菱CC-LinkPLC作为能源管理总控单元，负责对园区内15台空压机、8台干燥机、10台储气罐，以及20台压力传感器、流量仪表进行统一监控与联动控制，保障园区各生产车间的稳定供气。现场所有空压机、干燥机及各类检测仪表均采用ModbusRTU通讯协议，与上层PLC的CC-Link控制网络存在天然的协议壁垒，无法直接实现数据互通与指令联动。
若采用传统方案，为每台ModbusRTU设备配置独立的CC-Link从站模块接入PLC，会大量占用PLC有限的CC-Link从站资源—三菱Q06CCPU-V最大仅支持64个CC-Link从站，若按单设备单从站配置，仅现有设备就会占用53个从站资源，剩余从站数量极少，完全无法满足后续园区扩容、新增供能设备的需求。同时，传统方案中，后期新增空压机或仪表时，必须修改PLC核心程序、重新配置网络参数，不仅调试周期长，还会影响现有供能系统的正常运行，大幅增加施工与运维成本。为彻底解决协议兼容、站资源紧张、扩容不便等问题，项目采用CCLINK转ModbusRTU网关模块，构建稳定、简洁、易扩展的工业通讯系统，实现供能系统的智能管控与柔性扩容。
二、系统架构与数据交互模式

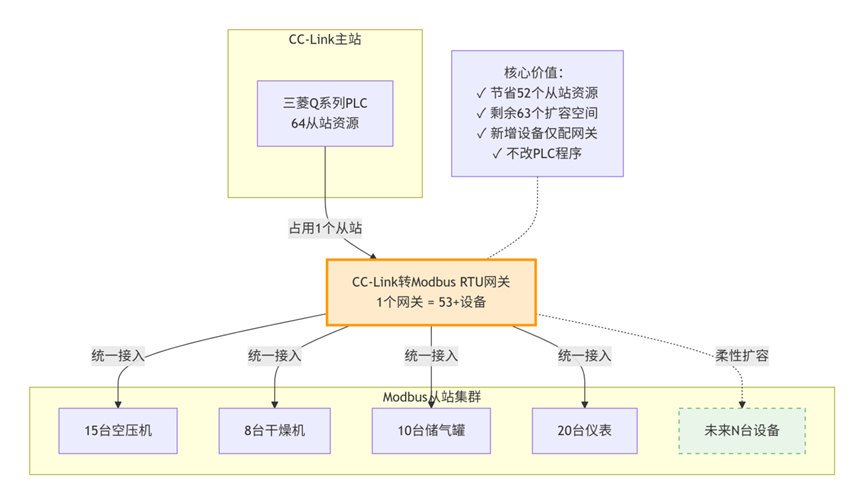

网关在系统中承担协议转换、数据中转、设备集群管理三大核心功能，形成“上层CC-Link集中管控+下层ModbusRTU分布式采集”的高效架构，完美解决传统方案的痛点。
网关模块以CC-Link从站身份接入PLC主网络，仅占用1个CC-Link从站资源，即可接收PLC下发的压力阈值设定、设备启停联锁、能耗统计等控制指令；同时以ModbusRTU主站身份，对现场所有空压机、干燥机、传感器、仪表进行统一轮询与数据采集，实现多设备的集中管理。网关支持双向透明传输，可自动完成CC-Link与ModbusRTU协议之间的翻译、数据校验与快速转发，PLC无需编写复杂的协议解析程序，大幅简化编程工作量，降低系统集成难度。
针对多设备同时上传数据、易出现总线拥堵的问题，网关采用优化轮询策略，合理分配各设备的通讯时序，配合工业级抗干扰设计与CRC16数据校验功能，确保指令传输精准、数据采集实时，有效降低通讯丢包率与延迟，保障供能系统24小时连续稳定运行，满足园区生产对供气稳定性的严苛要求。
三、系统运行与现场应用
系统投入运行后，PLC根据园区各车间的实时用气量，自动下发压力控制与设备启停指令，通过工业网关精准转发至对应空压机与干燥机，实现供能负荷的动态调节，既保证供气压力稳定，又有效降低能耗。现场压力、流量、温度、设备运行时长、故障状态等关键数据，经网关实时上传至PLC与能源管理平台，管理人员可通过上位机远程监控每台设备的运行状态、能耗数据与供气质量，当设备出现异常时，系统自动报警并推送故障信息，便于工作人员快速排查处理，减少停机时间。
整套系统布线简洁、结构清晰，智能网关的模块化设计的导轨式安装，大幅简化了现场施工与后期维护工作。尤为突出的是，网关的应用彻底解决了站资源紧张与扩容不便的问题，为项目后续发展提供了充足空间，同时实现了设备的柔性调度与快速扩容，适配园区产能增长与用能负荷波动的需求。
四、项目核心应用价值
协议无缝兼容，运行稳定可靠：有效解决CC-Link与ModbusRTU设备协议不互通的核心痛点，实现三菱PLC与空压机、干燥机、各类仪表等多品牌、多类型设备的稳定对接，网关的工业级抗干扰设计与数据校验机制，确保通讯稳定、数据准确，保障供能系统连续可靠运行，为园区生产提供坚实支撑。
节约CC-Link站资源，为后续扩容预留充足空间：通过1台CCLINK转ModbusRTU网关，即可实现现场53台ModbusRTU设备的统一接入，仅占用1个CC-Link从站资源，相比传统单设备单从站方案，节省了52个CC-Link从站资源，充分释放了PLC的站资源潜力。这一设计为后续园区扩容、新增空压机、扩展供能区域、增加检测仪表预留了充足的空间，无需额外更换PLC或增加从站模块，大幅降低了后期扩容的硬件投入成本。
调度柔性增强，适配负荷波动与产能扩展需求：后期园区根据生产需求新增空压机、干燥机或检测仪表时，无需修改PLC核心调度程序，也无需中断现有供能系统的正常运行，仅需将新增设备接入ModbusRTU总线，在网关配置界面中添加对应Modbus从站地址、交互参数及数据映射关系，即可快速完成设备接入，实现设备集群的快速扩容。这种柔性扩容方式，能够灵活适配园区用能负荷波动与产能扩展需求，缩短扩容调试周期，降低运维成本，提升供能系统的适配性与灵活性。
