在现代电子系统里，“信号要传得准、传得快”往往不是最难的，真正棘手的是：信号在传输过程中如何避免被高压、噪声、地环路、浪涌等因素干扰甚至击穿。光耦合器（Optocoupler，简称光耦）正是为了解决这类问题而被广泛采用的关键器件。它利用“光”作为媒介，把输入侧的电信号转换为光信号，再在输出侧把光信号还原为电信号，从而在电气上实现输入与输出的隔离。本文将围绕光耦在信号隔离与传输中的角色，系统介绍其工作原理、关键指标、典型应用、选型要点与发展趋势。
一、光耦的基本原理：用光实现电气隔离

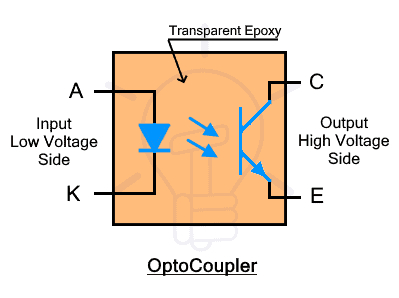

光耦的核心结构通常由两部分组成：发光器件与受光器件，中间通过透明绝缘介质耦合光信号。最常见的组合是输入侧的红外LED与输出侧的光电晶体管；也有光电二极管、光敏达林顿、光控可控硅（Photo-Triac）、以及高速逻辑输出型等变体。
当输入侧电流流过LED时，LED发出光；光穿过绝缘层照射到输出侧的受光器件，使其产生电流或导通，从而在输出侧形成对应的电信号。由于输入与输出之间没有直接电连接，因此可以实现：
高压隔离：阻断高压对低压控制电路的侵入
消除地环路：输入输出地不必共地，减少共模干扰
抑制噪声耦合：电磁干扰难以跨越光学隔离通道
提升系统安全性：满足安规隔离要求（如工业、电源、医疗等）
这也是光耦在电源、工业控制、通信接口等领域长期“不可替代”的原因之一。
二、光耦在信号隔离中的价值：安全、可靠与抗干扰
1）保护低压控制与人机接口
在电机驱动、变频器、开关电源、充电桩等场景中，功率侧可能存在数百伏甚至更高电压。控制侧（MCU、DSP、FPGA）通常工作在3.3V或5V。光耦把两侧隔开，相当于在系统中建立一道“电气防火墙”，避免故障时高压窜入控制板，造成芯片损坏或人身风险。
2）切断地环路，降低系统噪声
当两个子系统分别由不同电源供电、或分布在不同位置时，地电位可能不一致。若直接用导线连接信号地，容易形成地环路，引入50/60Hz工频干扰或高频噪声。光耦隔离后，信号传输不依赖共地，地环路问题显著缓解。
3）提高抗浪涌与抗瞬态能力
工业现场常见浪涌、静电放电、雷击感应等瞬态干扰。光耦的隔离结构能在一定程度上阻断瞬态能量向敏感电路传播，配合TVS、RC吸收等措施，可显著提升系统鲁棒性。
三、光耦在信号传输中的角色：不仅“隔离”，还要“传得对”
很多人对光耦的印象停留在“隔离器件”，但在工程实践中，光耦更像一个“带约束的信号通道”。它在传输信号时会引入非理想因素，需要理解并设计补偿。
1）传输特性：CTR与线性度
光耦最常见的关键参数是电流传输比CTR（CurrentTransferRatio），即输出侧电流与输入侧LED电流的比值。CTR受温度、老化、器件批次差异影响较大。对于开关量传输（如开/关、PWM），CTR波动通常可通过阈值设计容忍；但对于模拟量或需要线性传输的场景，普通光耦往往不够，需要使用线性光耦或采用闭环补偿结构。
2）速度与带宽：传播延迟与上升/下降时间
在高速数字通信或高频PWM隔离中，光耦的传播延迟、上升/下降时间会直接影响波形完整性与时序裕量。传统光电晶体管输出型光耦速度较慢，适合低速开关信号；高速光耦通常采用光电二极管+放大器或逻辑门输出结构，以获得更高带宽与更小抖动。
3）共模瞬态抗扰度：CMTI的重要性
在半桥/全桥驱动、SiC/GaN高速开关电源中，开关节点的dv/dt非常高，隔离器件必须具备足够的共模瞬态抗扰度（CMTI），否则输出可能误触发。光耦在这方面的表现与结构、封装、电容耦合路径密切相关。工程上常把CMTI作为隔离器件能否用于高dv/dt场景的“门槛指标”。
四、典型应用场景：光耦如何“落地”到系统里
1）开关电源反馈与稳压控制
在离线式AC-DC电源中，次级侧需要把输出电压信息反馈到初级侧控制芯片。光耦常与TL431等基准/误差放大器配合，构成隔离反馈回路，实现稳压与保护。这里光耦的CTR漂移会影响环路增益与稳定性，因此常通过补偿网络与裕量设计保证可靠性。
2）工业PLC输入/输出隔离
PLC面对的现场信号可能是24V开关量、继电器触点、传感器输出等，噪声与误接线风险高。光耦用于DI/DO通道隔离，可提升抗干扰能力并保护主控系统，同时满足工业安规隔离要求。
3）电机驱动与栅极驱动信号隔离
在IGBT/MOSFET驱动中，控制侧与功率侧电位差大且变化快。光耦可用于PWM信号隔离、故障反馈隔离等。对于更高性能需求，工程上也会采用专用隔离栅极驱动器或数字隔离器，但光耦仍在许多成熟方案中占据重要位置。
4）通信接口与串口隔离
RS-232/RS-485/CAN等接口在长线传输时容易引入共模干扰与地电位差。光耦隔离可提升通信可靠性，减少因地环路导致的误码或芯片损坏。
五、选型与设计要点：把“能用”变成“好用”
隔离耐压与爬电/电气间隙：根据系统最高工作电压、浪涌等级与安规要求选择封装与认证等级。
CTR范围与温漂/老化：关注最小CTR而不是典型值，必要时留足驱动电流裕量。
速度指标：根据数据率/PWM频率选择高速光耦，避免边沿过慢导致时序错误。
CMTI与寄生电容：高dv/dt场景优先考虑高CMTI器件与合理布局，降低隔离电容耦合。
输出形式匹配：晶体管输出适合简单开关；逻辑输出适合直接对接MCU；光控可控硅适合交流侧驱动。
功耗与LED驱动：LED需要持续电流，功耗与寿命相关；在低功耗系统中要评估长期能耗与热设计。
可靠性与寿命：LED光衰会导致CTR下降，关键系统需考虑寿命末期仍满足功能的设计余量。
六、发展趋势：从传统光耦到更高性能隔离方案
随着高速电力电子与高速数字接口的发展，隔离器件呈现多路线并行：
高速光耦持续演进，用于需要成熟工艺与高隔离可靠性的场景；
数字隔离器（电容/磁耦）在高速、低功耗、低抖动方面优势明显；
在SiC/GaN应用中，对CMTI、延迟匹配、抗辐射/抗干扰提出更高要求，推动隔离技术向更高性能与更高集成度发展。
不过在大量工业与电源应用里，光耦凭借成本、成熟度、隔离可靠性与工程经验积累，仍将长期占据重要地位。
结语
光耦合器在信号隔离与传输中扮演的角色，可以概括为一句话：用光把“危险与噪声”挡在外面，同时把“控制与信息”可靠地送过去。理解光耦的CTR、速度、CMTI、寿命等关键特性，并在系统层面做好裕量与布局设计，才能真正发挥它在安全性与可靠性上的价值。
