研究背景

深蓝色磷光材料长期被视为 OLED 与有机光电领域中的难点。一方面，高能量蓝光激子更容易通过非辐射路径失活，导致量子效率难以提升；另一方面，能够有效增强自旋–轨道耦合（SOC）的重金属中心，往往又会引入显著的电荷转移（CT）特征，从而造成发射红移或色纯度下降。

因此，在深蓝磷光材料设计中，始终存在一个核心矛盾：

如何在保持高发射能量（深蓝）的同时，实现高磷光效率与材料稳定性？

该工作给出的答案是：将金(I)磷光中心嵌入聚合物侧链，通过分子刚性与空间隔离协同调控激发态行为。

主要内容

1️⃣ 金(I)–NHC–乙炔配合物的设计逻辑

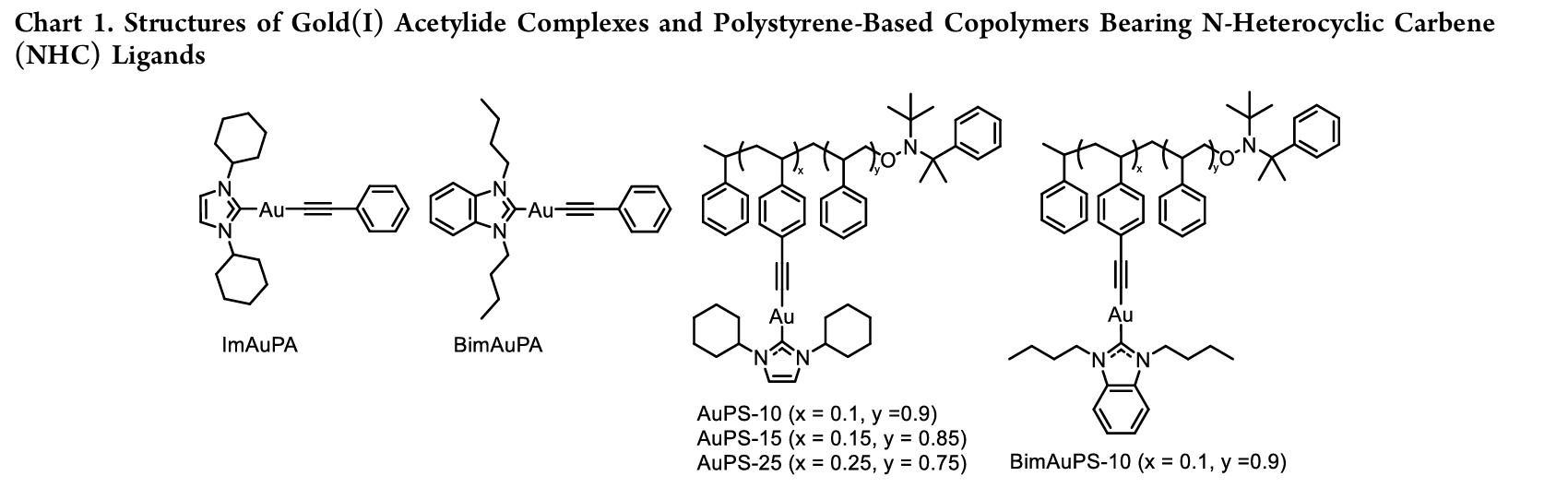

作者设计了两种 Au(I)–NHC–乙炔单体：

ImAuPA（咪唑型 NHC）

BimAuPA（苯并咪唑型 NHC）

其中，N-杂环卡宾（NHC）配体在该体系中起到决定性作用：

强 σ-给电子能力 → 显著增强 Au–C(NHC) 键

有效抑制金(I)配合物在激发态下的结构畸变

提升热稳定性与化学稳定性，为器件加工提供基础

乙炔配体则通过其线性、刚性的 π 共轭结构，限制非辐射弛豫通道，为高能发射提供结构支撑。

2️⃣ 金属聚合物策略：从分子到材料

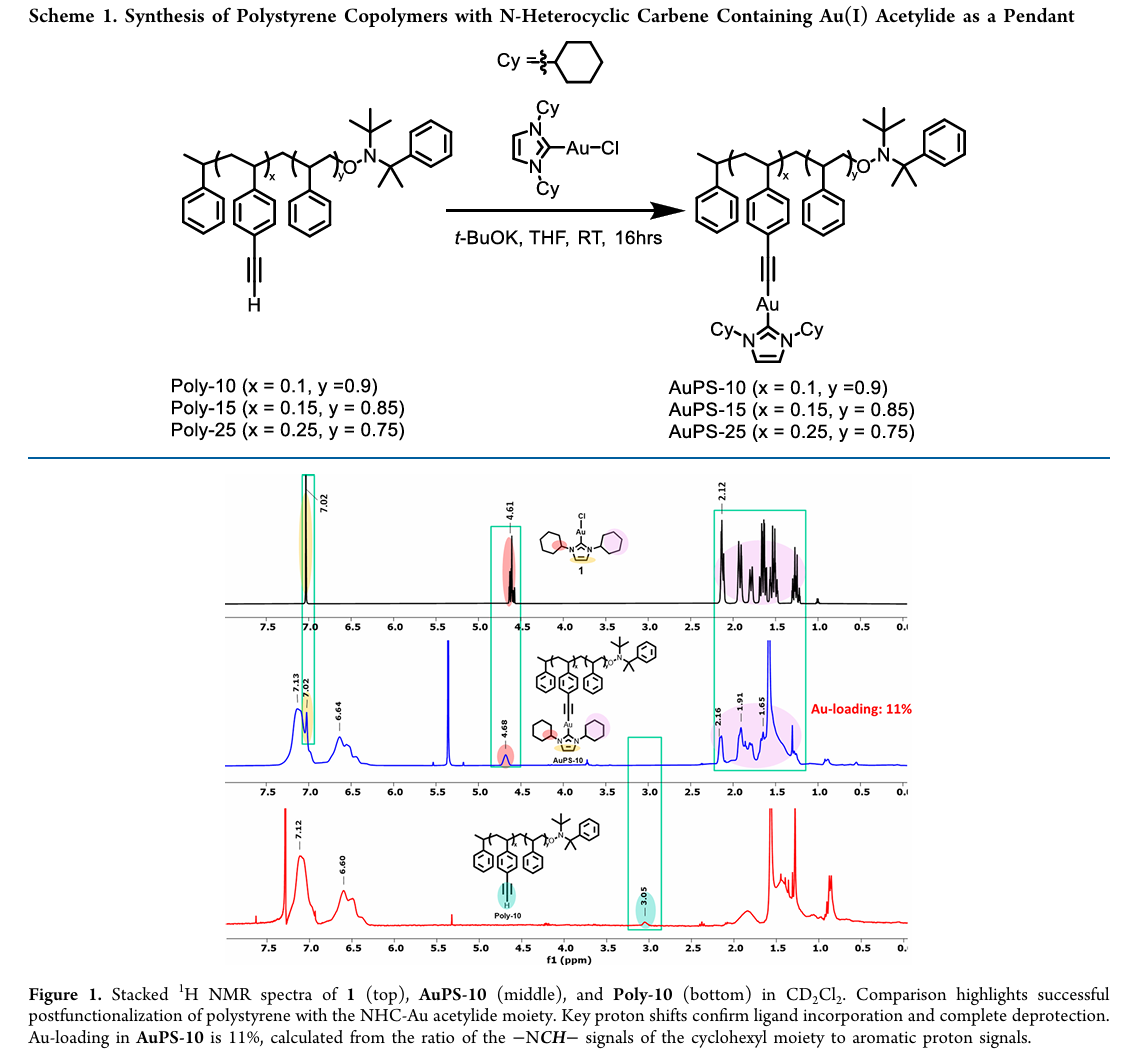

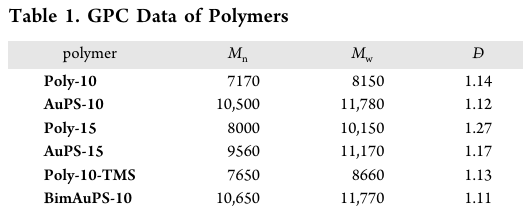

与传统小分子磷光体不同，该研究采用了后聚合功能化策略，将 Au(I) 配合物作为侧链锚定在 聚苯乙烯（PS）主链上，构建金属聚合物。

这一设计带来了三重优势：

空间隔离效应：有效抑制发光中心之间的 π–π 堆积与 ACQ

基体刚化（rigidification）：限制激发态振动自由度，降低非辐射衰减

加工友好性：保持 PS 的溶解性与薄膜成膜能力，利于器件制备

光物理性质

1️⃣ 发射特征与激发态本质

在 PMMA 固体基质中，这类金属聚合物展现出典型的深蓝磷光发射：

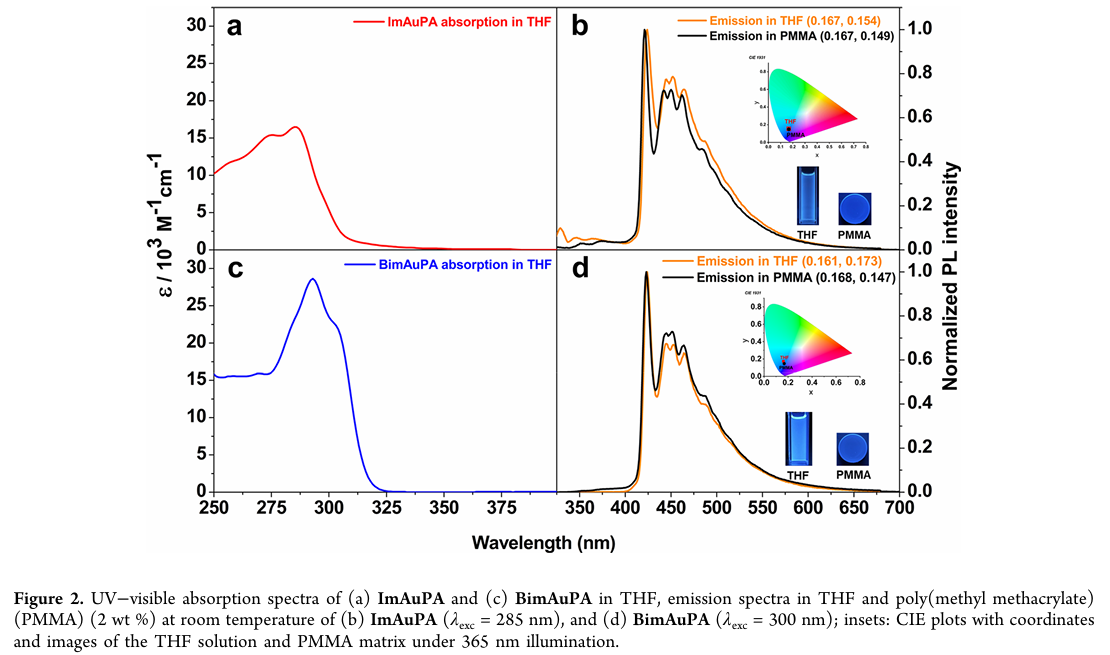

发射峰位：λₘₐₓ ≈ 420 nm

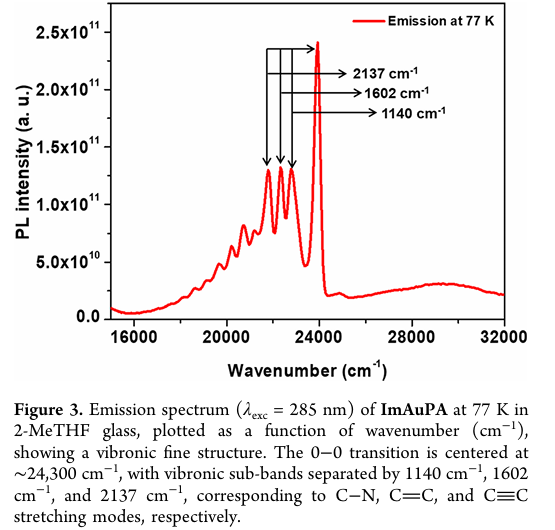

光谱中可清晰观察到振动精细结构

这一现象表明，其激发态主要来源于配体中心的 ^3(π→π*) 态，伴随少量LMCT贡献而主导的MLCT 或强 LMCT。

换言之：

金(I) 的角色更像是SOC 放大器，而非主导发射能级的能量调节者。

2️⃣ 磷光寿命与量子效率

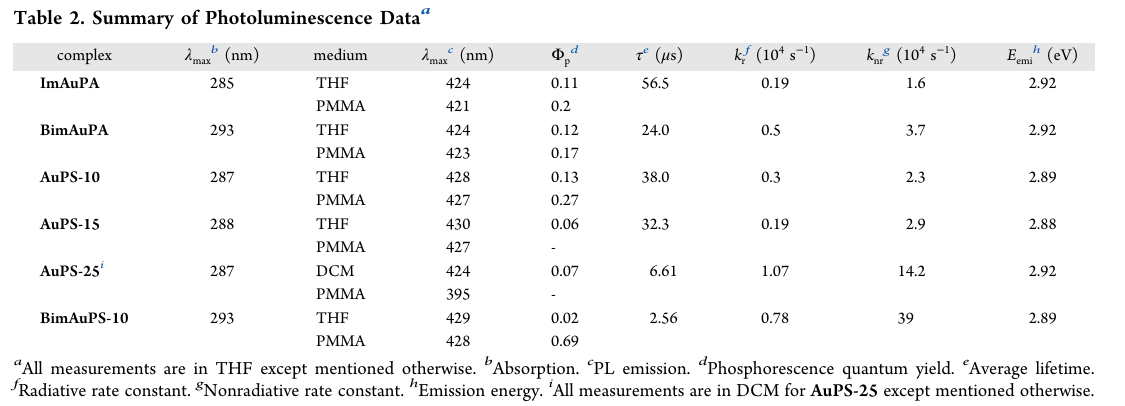

激发态寿命：τ ≈ 50 μs（典型磷光区间）

在不同金载量样品中，BimAuPS-10（10% Au 负载）表现最优

PLQY 高达 69%

这一数值在深蓝磷光体系中极为罕见，充分说明：

非辐射通道被有效抑制

聚合物骨架在稳定三重态方面发挥了关键作用

3️⃣ 理论计算支持

计算目的

作者引入密度泛函理论（DFT）计算的核心目的，并非精确预测发射波长，而是澄清金(I)–NHC–乙炔体系中激发态的电子本质，回答以下关键问题：

深蓝磷光是否源于金属主导的 MLCT/LMCT 态？

金(I) 在体系中主要扮演发光中心还是自旋–轨道耦合促进剂？

NHC 与乙炔配体在前线轨道中各自承担何种角色？

因此，DFT 被用作定性–半定量的电子结构分析工具，与实验光谱形成互证关系。

前线分子轨道分布特征

计算结果显示，该类 Au(I)–NHC–乙炔配合物的前线轨道呈现出高度配体分工明确的特征：

HOMO 轨道

主要分布在 乙炔配体的 π 体系

同时在金(I) 中心具有一定贡献

反映出 Au–C≡C 键具有明显的 π 共轭与金属参与特征

LUMO 轨道

主要局域在 NHC 配体骨架（咪唑 / 苯并咪唑环）

金属中心贡献较小

这种轨道分布意味着，最低能电子跃迁本质上是：

以配体为主导、伴随有限金属参与的 π→π* 激发

而非典型的金属到配体（MLCT）或配体到金属（LMCT）电荷转移过程。

对发射类型的关键指示意义

上述轨道特征与实验观测到的光谱行为高度一致：

发射光谱具有清晰振动精细结构

发射峰位稳定在 420 nm 左右

不随环境极性发生显著漂移

这些现象通常被视为 配体中心发射（LC emission） 的典型标志，而非 CT 态发射。

因此，DFT 结果从电子结构层面支持了作者的重要结论：

该体系的三重态发射主要来源于配体中心的 ^3(π→π^*) 态，而金(I) 并不主导发射能级位置。

4️⃣ 金(I) 在体系中的隐形作用：促进 ISC 而非拉低能级

尽管发射态是配体中心态，但 DFT 结果同时揭示：

HOMO 中仍存在不可忽略的 Au 原子轨道成分

Au(I) 的 5d 轨道与乙炔 π 体系发生有效耦合

这一点至关重要，因为它意味着：

激发态电子密度在跃迁过程中不可避免地经过重原子中心

强自旋–轨道耦合（SOC）得以引入

从机理上看，这种弱金属参与、强 SOC 输出的状态分布，恰恰解释了为何该体系能够同时实现：

高发射能量（深蓝）

高磷光量子效率（69% PLQY）

即：

金(I) 提供 SOC 通道以促进系间窜越（ISC），但并不通过 CT 态显著降低激发态能量。

5️⃣ 对 NHC 配体结构差异的解释（Im vs Bim）

DFT 结果还为 ImAuPA 与 BimAuPA 性能差异提供了合理解释：

苯并咪唑型 NHC（Bim）

具有更大的 π 共轭平面

LUMO 分布更为离域

激发态电子密度更稳定

这与实验中观察到的：

更高 PLQY

更高热分解温度

更优器件表现

在趋势上保持一致，说明 NHC 骨架的刚性与共轭程度，是调控激发态稳定性的关键因素之一。

密度泛函理论计算表明，该类 Au(I)–NHC–乙炔金属聚合物的磷光发射本质上源于配体中心的 ^3(π→π*) 激发态，而金(I) 通过轨道混合引入强自旋–轨道耦合，从而高效促进系间窜越。这种“配体主导发射 + 金属辅助 SOC”的协同机制，是其实现高效深蓝磷光的根本原因。

五、结构–性能关系：金载量与稳定性的关键影响

金载量升高（如 25%）：

诱导aurophilic Au–Au相互作用

导致发射蓝移（395nm）并光谱显著展宽

苯并咪唑型 NHC（BimAuPA）：

热分解温度 T_d = 278 °C

明显优于咪唑型配体

更适合器件加工与长期运行

总结

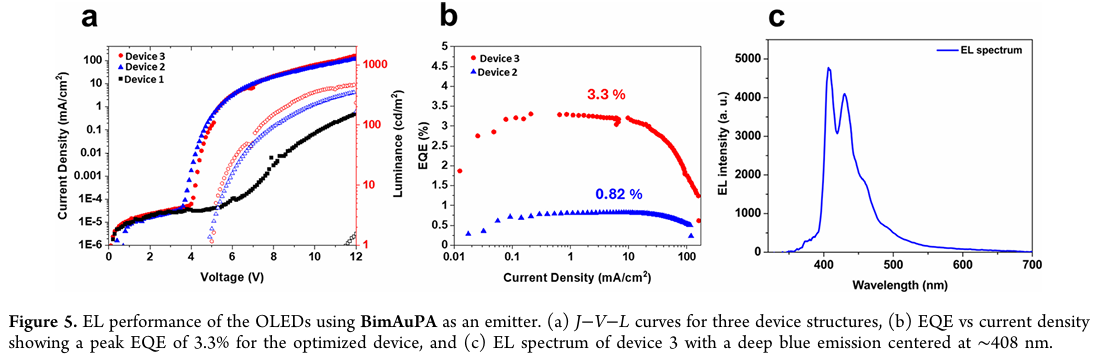

该工作通过 Au(I)–NHC 配合物 + 聚合物侧链工程 的协同设计，实现了：高达 69% PLQY 的深蓝磷光，优异的色纯度与热稳定性以及可加工、可器件化的金属聚合物体系，更重要的是，它提出了一种具有普适启发意义的设计范式：通过聚合物骨架调控重金属磷光中心的激发态行为，为解决“蓝光效率–稳定性矛盾”提供了新的材料模板。
