导语：
在液晶电视、大吞吐量无线路由器（Access Point Router）、智能手机以及高频WiFi网卡等高度内卷的设备设计中，电源系统正面临着史无前例的“空间与性能”博弈：系统主控往往需要多路大电流（如核心、核显分离供电）并发支持，但日益轻薄的整机却无情压缩着PCB的电源占地面积。如何在极度受限的单芯片面积内，实现两路互不干扰的3A低热阻降压？作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子本期将打破常规，直接从最硬核的极限突破点切入，为您深度拆解SY8024双路高频同步降压转换器。
一、直击多路降压软肋：双路3A与1.5MHz高频的五大极客表现
SY8024支持2.7V至5.5V的宽幅逻辑电压输入，突破性地在单颗芯片内实现了两路各自独立、且均高达3A的持续负载电流（Dual 3A synchronous step down）。芯片强制在1.5MHz超高频下双路狂奔，并在内部紧凑堆叠了极低阻抗的开关管。我们将这颗强悍双擎心脏的战斗力浓缩为以下五大亮点：
亮点1：双路3A澎湃同发，极低内阻无惧重载发热
（1）内置经过深度优化的上下管MOSFET阵列，上管（Top switch）导通电阻仅为105mΩ，下管（Bottom switch）导通电阻低至85mΩ，在双路3A满载狂奔时将核心热损耗压制到极低水平。
（2）具备极其强悍的双路3A持续负载输出能力（Capable of delivering up to 3A output current per output respectively），彻底告别传统单路芯片“多颗堆叠、走线打架”的困境，单片即可为复杂SoC提供两路极其充沛的底层动力。
（3）在双擎并发的架构下，两路输出效率依然惊人，在极大减轻整机热设计压力的同时，显著提升了便携式设备的综合能效表现。

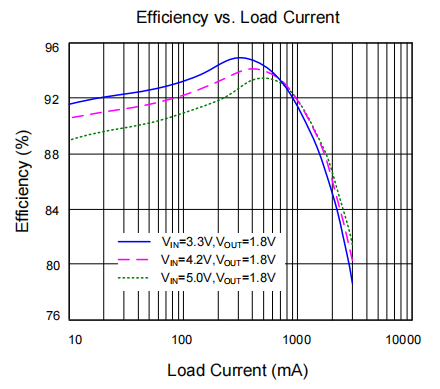

图1：SY8024大电流输出工况下的双路高效率维持曲线
亮点2：1.5MHz超高频架构，榨干主板最后一毫米空间
（1）主控级强制锁定在1.5MHz的固定超高开关频率（1.5MHz switching frequency），这种设定的直接物理收益，就是大幅降低了外部双路储能电感和滤波电容的感值与体积需求。
（2）超高频的天然优势带来了极其平滑的低输出电压纹波（Low output voltage ripple），为后级对电源底噪极为敏感的射频前端或GPS模块提供了极致纯净的能量源。
（3）支持100%占空比（100% dropout operation）满血运行，当输入电压随电池放电跌落至逼近输出电压的恶劣工况下，芯片依然能死死咬住稳压基线，榨干电池最后一滴电量。
亮点3：高度独立双路控制与极简BOM成本
（1）两路输出在内部逻辑上保持高度独立，外围BOM被精简到了令人发指的程度，工程师仅需为两路输出分别搭配极小体积的贴片电容、微型高频电感以及设定电压的反馈电阻。
（2）允许工程师为两路配置完全不同的电压源和输出目标，打造出工业级的高密度独立双路降压网络。

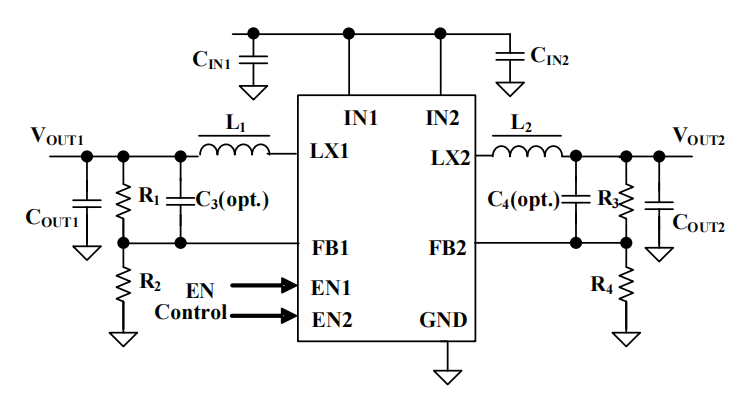

图2：SY8024极致精简的独立双路同步降压典型电路
亮点4：硬核软启动与输出放电机制，夯实安全基石
（1）内部预设了1ms的固定软启动时间（Soft start time），在开机上电瞬间强制双路大电流平滑爬坡，彻底将可能拉跨系统总线的开机浪涌电流（Inrush current）拒之门外。
（2）芯片内建了50Ω的输出放电电阻（Output Discharge Resistance），在芯片被关闭时能够迅速泄放输出端残余电荷，完美契合高端SoC极其严苛的下电时序要求。
（3）宽泛的2.7V至5.5V逻辑输入电压范围，无论是标准的5V适配器供电，还是单节锂电池直驱，均能实现无缝接管。
亮点5：DFN3x3-12微型高密散热封装，直击热管理软肋
（1）采用物理面积仅仅9平方毫米的DFN3x3-12超微贴片封装，在空间极度内卷的智能终端主板上，为“双路大电流”降压模块省下了惊人的物理占地。
（2）封装底部专属定制了大面积裸露接地散热焊盘（Paddle），双路持续运作时累积的庞大废热，能够以极低的热阻迅速传导至底层覆铜，成倍提升散热散逸效率。
（3）集成底层过温保护（Thermal Shutdown）机制，精准设定在150℃的热关断阈值，配合极高密度的引脚隔离排布，天生具备强悍的抗热失控体质。

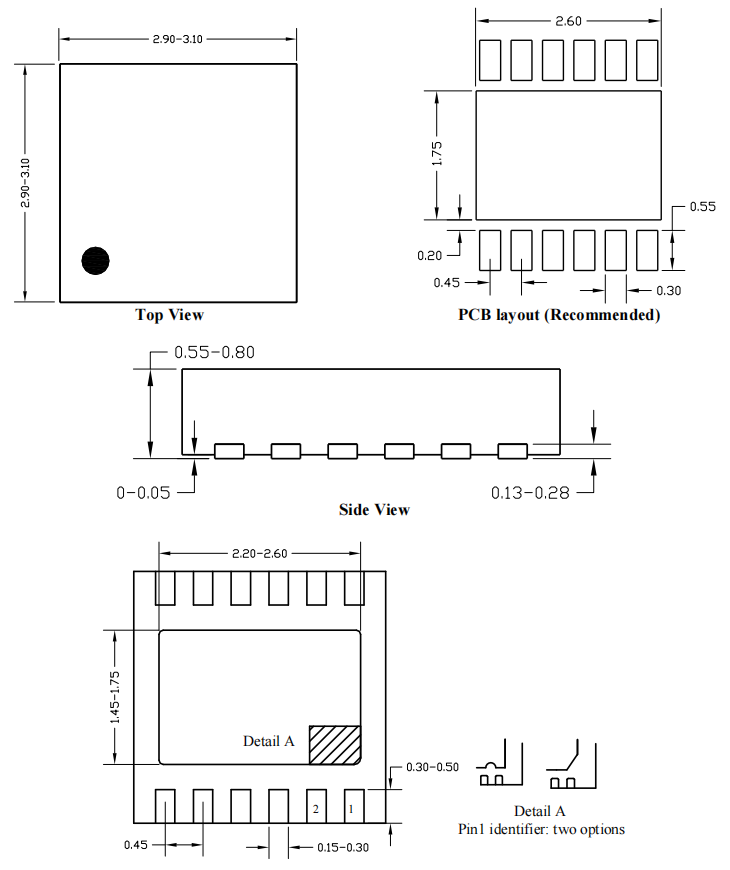

图3：SY8024高导热DFN3x3-12超微型封装尺寸图
二、产品核心价值与底座逻辑
能够从容支撑上述“双路3A同发”与“1.5MHz超高频”极限性能的，是SY8024极度内卷的底层引擎。它绝不仅仅是将两颗普通的DC-DC硬塞进一个外壳，而是立足于紧凑空间大电流并发需求的一体化原生架构设计。
总体而言，SY8024绝非一款简单的“双路降压转换器”，而是矽力杰针对空间极度受限与多路大电流并发场景，在双3A持续大负载、1.5MHz超高频极简外围、100%占空比直通、防浪涌时序管理、极微散热封装五大核心需求上做出的精准工程取舍，充分体现了矽力杰在高端电源管理芯片领域的深厚技术底蕴。
该芯片目前已被大量高级工程师选型应用于高吞吐量无线路由器（Access Point Router）、液晶电视（LCD TV）、智能手机（Smart Phone）以及各类带GPS/WiFi模块的高集成度终端中。
作为矽力杰一级代理商及华南地区最大的矽力杰代理商，佰祥电子不仅提供原装正品的SY8024全系列芯片，更将持续结合客户的实际高频大电流产品应用场景，提供从器件选型、多路时序匹配、高热效PCB Layout优化到系统级Debug的全方位技术支持，助力您的高端智能硬件产品在消费电子与网络通讯领域实现更高效、更可靠的落地。
在电子设备不断向高集成、大算力、极微体积狂奔的今天，一颗能兼顾双路3A强劲动力与极限紧凑度的供电心脏无疑是点睛之笔，而SY8024正是硬件工程师打破常规多路降压布局天花板的王牌利器。
