EOCRI3DM-WRDUHZ施耐德电机保护器

施耐德 EOCRI3DM-WRDUHZ（原韩国三和 EOCR）是一款贯穿式、全数字、智能型低压电机综合保护器，专为工业 4.0 与智能制造场景设计，全面替代传统 I3MS 系列，集精准保护、智能监测、便捷安装与数字化通讯于一体，广泛应用于电力、石油、化工、钢铁、水泥、矿山等重工业领域，是低压电机安全稳定运行的核心防护设备。

一、产品定位与核心设计理念

在工业生产中，电机作为核心动力设备，其运行稳定性直接关乎生产连续性与设备安全。EOCRI3DM-WRDUHZ 以 “全维度防护、智能化运维、高适配兼容” 为设计核心，突破传统保护器功能单一、精度不足、运维滞后的痛点。它采用 32 位高速 MCU 微处理器，结合内置高精度电流互感器，实现电机运行状态的毫秒级实时监测与故障精准识别，既保障电机在过载、缺相等故障下快速脱扣，又能避免误动作导致的非计划停机，同时通过数字化通讯与数据记录功能，支撑工业设备的预测性维护与智能化管理。

二、硬件结构与安装特性

（一）贯穿式一体化结构

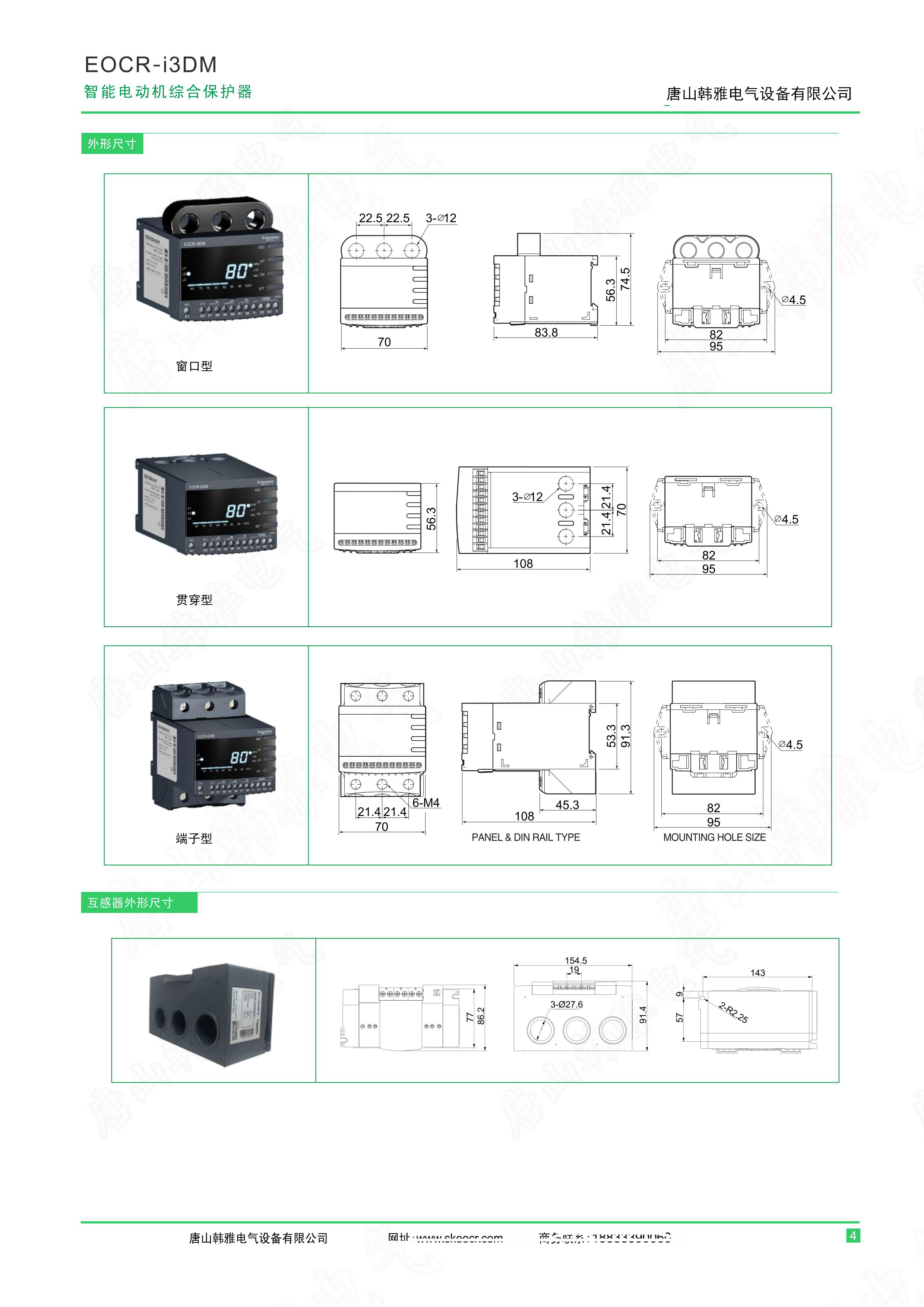

EOCRI3DM-WRDUHZ 采用底部大孔径贯穿式设计，电机主电缆可直接穿过保护器内置电流互感器，无需外接独立 CT，大幅简化布线流程，减少接线故障点，安装效率较传统产品提升 30% 以上。设备体积紧凑，适配标准 35mm DIN 导轨安装，也可采用螺钉固定，轻松嵌入各类低压配电柜，无论是新项目配套还是老旧设备改造，都能快速适配。

（二）宽电压与高兼容供电

控制电源支持100-240V AC/DC 宽电压输入，兼容 50/60Hz 工业频率，可适配全球不同地区的工业供电系统，通用性极强。设备功耗低至 3W，运行稳定可靠，具备 6kV 抗干扰能力，可在 - 20℃~+60℃的严苛工业环境中正常工作，适应高温、潮湿、电磁干扰强的复杂工况。

（三）清晰人机交互界面

配备5 位 7 段 LED 数码管 + 负载率条形图，可循环显示三相实时电流、负载率百分比，故障时直接显示故障代码，直观易懂，无需额外调试工具即可快速读取运行数据与故障信息。面板按键简洁，支持参数一键设定与密码锁定，防止误操作或非授权修改参数，保障设备运行参数的稳定性。

三、全维度保护功能，筑牢电机安全防线

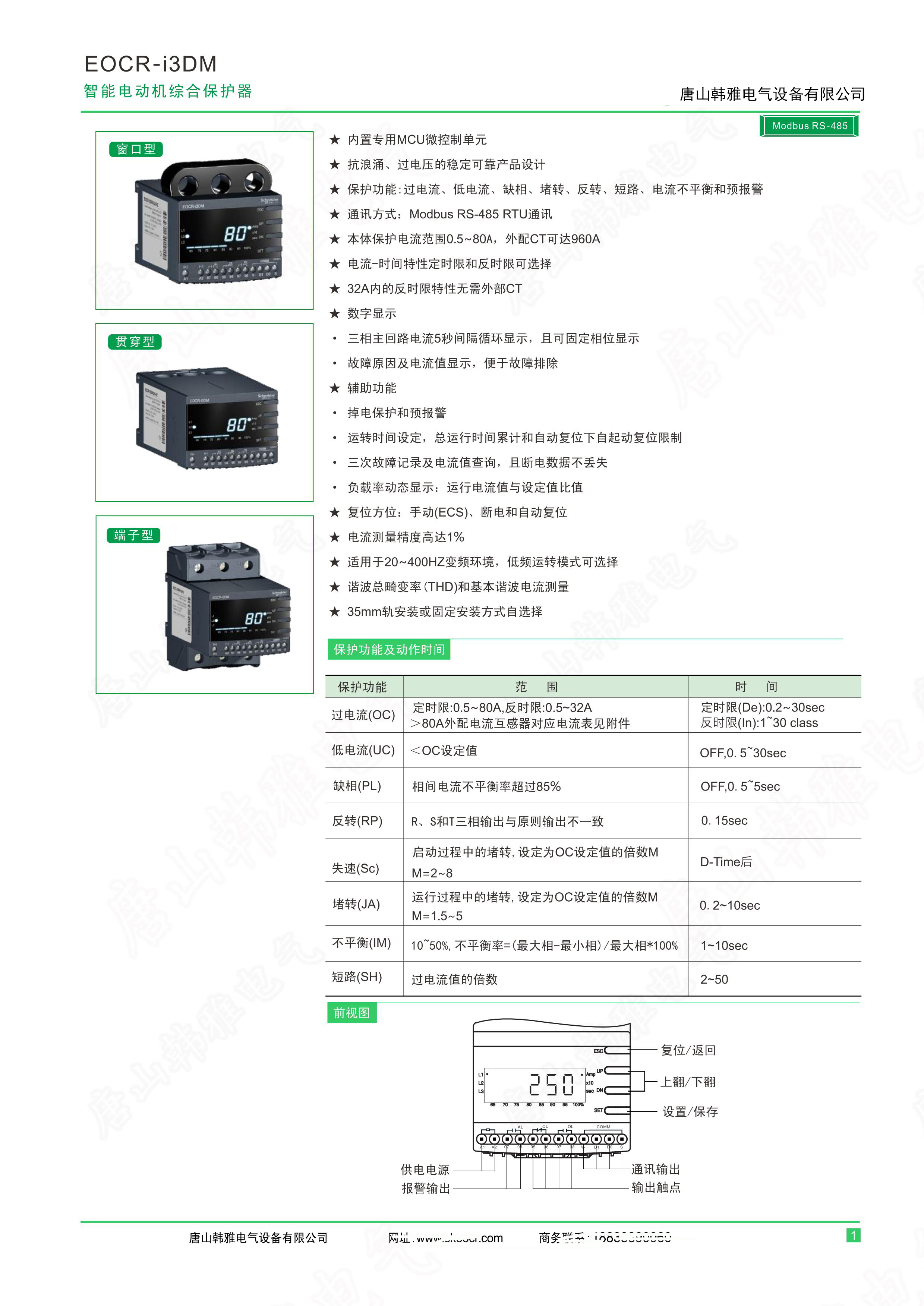

EOCRI3DM-WRDUHZ 具备10 + 重全场景保护功能，覆盖电机启动、运行、停机全生命周期故障风险，响应速度快至 5-20ms，保护精度高、动作可靠，彻底杜绝电机烧毁、绕组绝缘损坏等故障。

（一）基础电气故障保护

过载保护：支持定时限（0.2-30 秒）、反时限（1-30class）、热累积反时限三种特性，完美模拟电机发热曲线，过载程度越高，跳闸速度越快，避免电机长期过热老化；

缺相 / 逆相保护：缺相故障 0.5-5 秒内响应，逆相（反转）故障 0.15 秒内极速跳闸，防止电机缺相运行烧毁或反转导致设备机械损坏；

相不平衡保护：监测三相电流不平衡度（10%-50% 可调），1-10 秒内动作，避免电机因三相不平衡出现局部过热、振动加剧问题；

欠载保护：可关闭或设定 1-10 秒延时，适用于风机、水泵等负载，防止电机空转、断流等异常工况。

（二）启动与运行异常保护

堵转 / 失速保护：启动时堵转（电流超设定值 2-8 倍）0.3-5 秒动作，运行中堵转（电流超设定值 1.5-5 倍）快速跳闸，防止电机启动卡涩或运行中卡死导致绕组烧毁；

短路保护：内置短路检测功能，配合外接熔断器，快速切断短路故障，保护电机与线路免受短路电流冲击。

（三）扩展保护功能

支持接地、漏电、过压 / 欠压、PTC 温度保护（可选配），可对接电机内置 PTC 热敏电阻，实时监测绕组温度，实现过热双重保护，适配高温、高湿等高危工况，进一步提升电机运行安全性。

四、智能监测与数字化通讯能力

（一）实时监测与数据记录

状态监测：循环显示三相电流、负载率，电流幅值棒实时反映负载变化，运维人员可直观掌握电机运行状态；

故障记忆：自动记录最后 3 次故障信息，包括故障原因、故障电流、发生时间，支持一键查询，快速溯源故障根源，大幅缩短运维排查时间；

运行统计：具备运行时间累计、启动次数统计功能，为电机维护周期制定、设备寿命评估提供数据支撑。

（二）Modbus-RTU 通讯功能

内置Modbus-RTU RS485 通讯接口，可接入 PLC、DCS 系统或上位机，实现远程实时监控、参数远程修改、故障远程预警，最多支持 256 台设备组网，适配工业物联网与智能工厂建设需求。通过通讯网络，运维人员可在中控室远程查看电机运行数据、接收故障报警，无需现场巡检，大幅提升运维效率，降低人工成本。

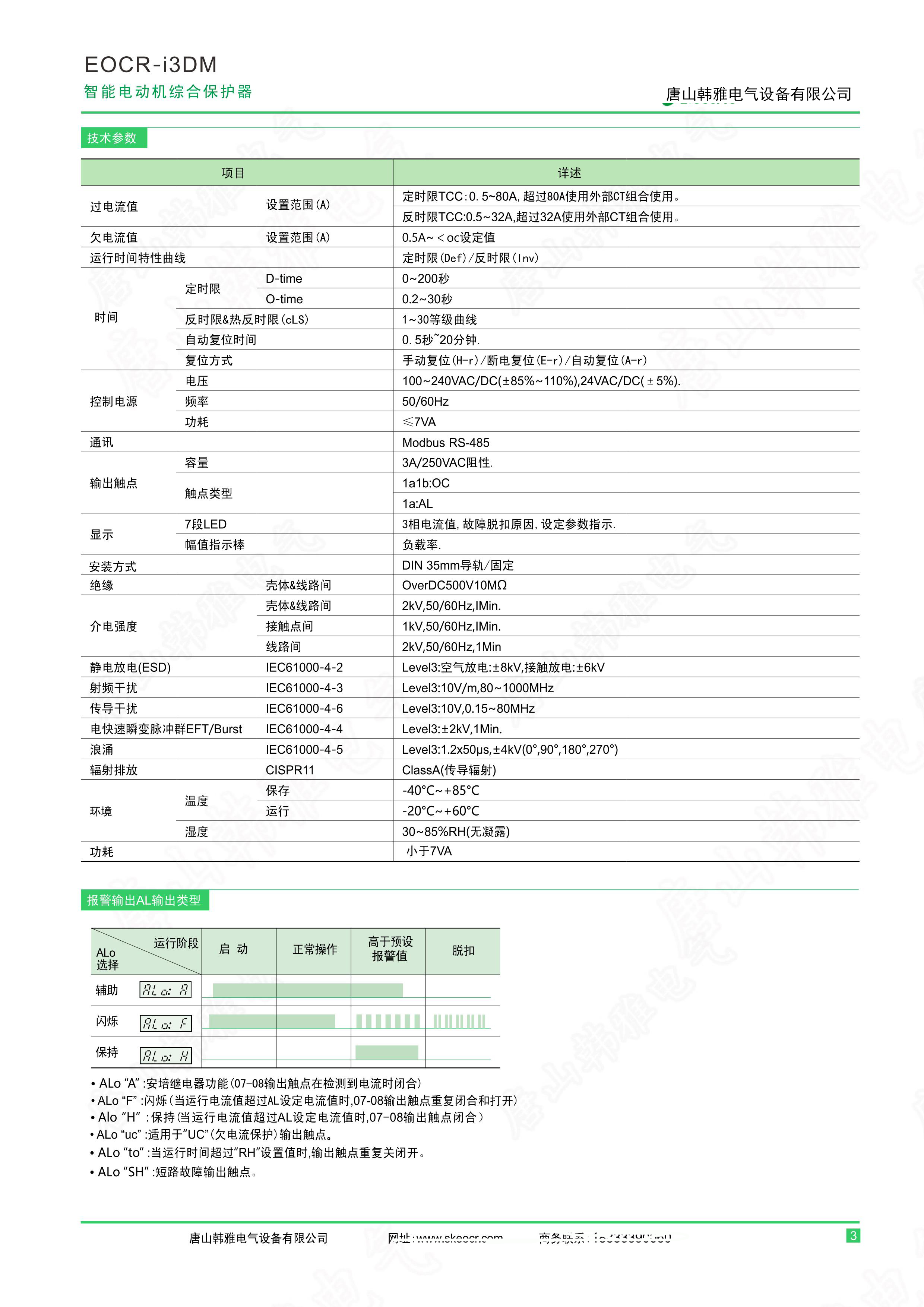

五、核心技术参数与量程适配

（一）电流检测范围

内置互感器：定时限 0.5-80A，反时限 0.5-32A；

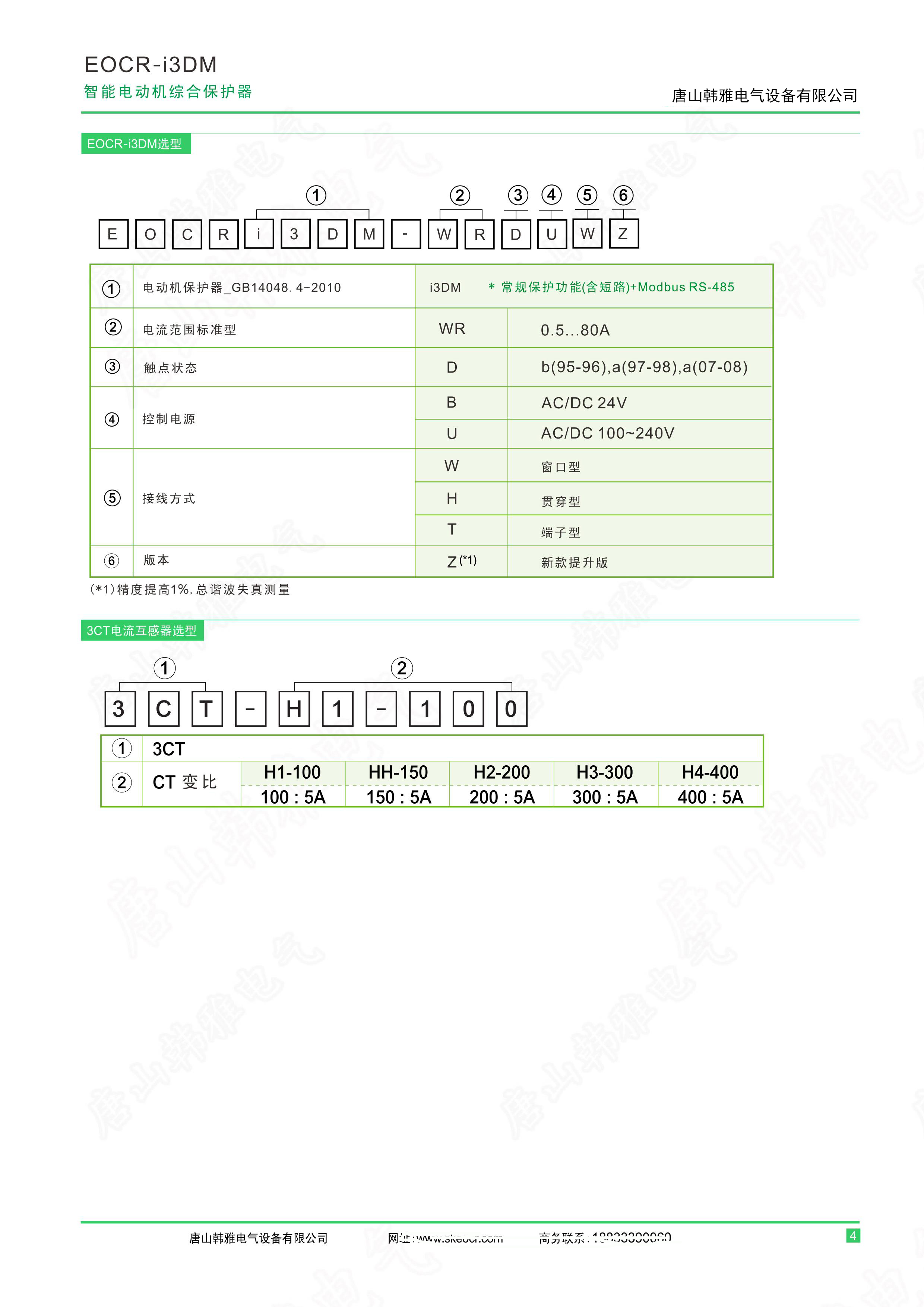

外接 CT 扩展：可搭配 5A 二次侧电流互感器，扩展至最大 960A，适配小功率电机（0.5A）到超大功率电机（960A）的全量程保护需求。

（二）输出触点特性

输出触点为 1 常开 + 1 常闭（1a1b），触点容量 3A/250VAC，可直接驱动控制回路、报警指示灯或声光报警器，实现故障就地报警与远程信号传输。

（三）复位与控制模式

支持手动复位、自动复位（0.5-1200 秒可调）、断电复位三种模式，可根据现场安全需求灵活设定：手动复位保障故障处理安全，自动复位适用于偶发性故障场景。

六、应用场景与行业价值

（一）核心应用场景

广泛适配低压三相异步电动机，涵盖各类工业负载：

泵类、风机、压缩机等通用机械负载；

破碎机、研磨机、输送机等矿山建材负载；

搅拌机、反应釜等化工负载；

轧钢机、传送带等钢铁冶金负载。

（二）行业核心价值

降低设备故障率：全维度保护功能减少电机烧毁、机械损坏故障，降低设备维修成本与备件消耗；

提升生产连续性：精准保护避免误停机，快速故障排查减少停机时间，保障生产连续运行；

支撑智能化运维：数字化通讯与数据记录功能，助力企业实现电机设备的远程监控、预测性维护，适配工业 4.0 升级需求；

简化安装与运维：贯穿式结构简化布线，紧凑设计适配各类柜体，降低安装与运维门槛。

七、产品优势总结

性能可靠：施耐德品牌品质保障，32 位 MCU + 高精度互感器，毫秒级响应、高保护精度，适配严苛工业环境；

功能全面：过载、缺相、堵转、短路等 10 + 重保护，覆盖电机全生命周期故障风险，扩展功能适配特殊工况；

智能便捷：LED 数显 + 条形图直观易懂，Modbus 通讯支持远程运维，故障记忆快速溯源，运维效率大幅提升；

安装灵活：贯穿式结构免外接 CT，DIN 导轨安装适配各类柜体，宽电压供电全球通用；

量程广泛：内置 0.5-80A，外接 CT 扩展至 960A，适配全功率段电机保护需求。
