概述

HTR6916是一款通过2线串行接口进行编程的支持16X9阵列的LED驱动芯片，每个LED都支持8位PWM数据进行独立调光。此外，可以通过ISET端的外部电阻设置全局电流。

HTR6916的工作电压在2.7V到5.5V之间，并且关断电流和工作电流都非常小。HTR6916支持QFN5x5-32L封装。

特点

・  输入电压范围：2 .7V-5 .5V

・ 16路电流源(CS)，9路开关(SW)

・ 外部R_ISET调整全局电流，及内部全局64个直流设置台阶

・ 独立的256阶PWM调光

・ 软件复位、欠压复位功能

・ 内置睡眠模式，实现低功耗待机

・ 过温保护功能、限温保护功能

・ 2线串行接口，简单快速控制灯

・ 消隐功能

・ QFN5×5-32L

应用

・家电

・IOT设备

・个人消费电子

・键鼠

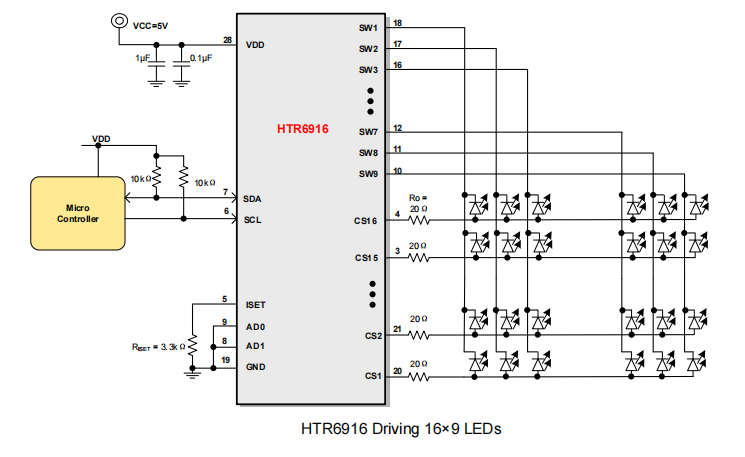

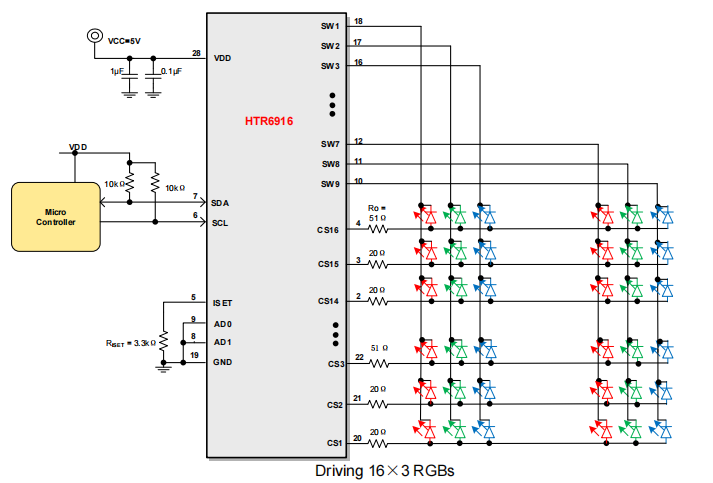

典型应用图
