艾德克斯IT6412电源的锂电池安全测试方案 科瑞杰

​科瑞杰-如何通过严格可靠的测试，控制并保证锂电池的安全运行并提升其工作寿命，不仅是从事锂电池开发和生产的工程师面对的挑战，也同样是对产品设计工程师在选用电池和设计产品用电特性时，需要充分考虑的问题。艾德克斯IT6412的锂电池安全测试方案，可以从循环充放电、保护性能以及电池保护板性能等各个方面测试便携式以及可穿戴设备的锂电池，既安全又高效。

锂离子电池充电分为三个阶段（如图一所示）：

一、预充电阶段：小电流预充电；

二、电流控制阶段：达到最小充电电压后，以额定电流恒流充电；

三、电压控制和充电结束阶段：当电池两端电压接近控制电压时改为恒压充电。通常当充电电流降为1/10C(典型值80mA)时，认为接近充满，可以终止充电。

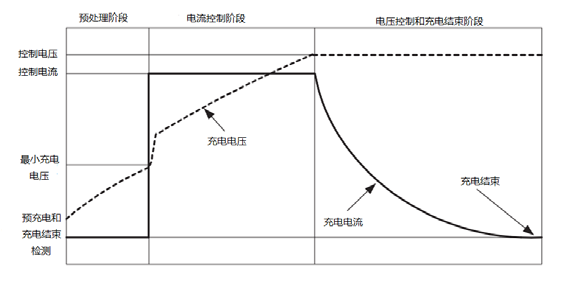

图一:锂电池充电曲线

锂离子电池充电要求保证终止电压精度在1%之内。锂电池的放电测试则需要电池在不同的温度下进行电池放电试验，观察电池变化，记录电池的容量。小功率锂电子尤其适合如图三所示的线性充电，待充电电池的电压往往在3V-4.2V之间，电流通常在0~2A之间，艾德克斯IT6412精度高，响应速度快，尤其适合小功率锂电池的充放电测试。

艾德克斯IT6412是一款专为便携式电池测试设计的双极性电源，电流可实现正负极变化，具有独特的电池充放电模式，可观测电池的电压、电流和电池已充电容量。不仅如此，IT6412还有示波功能，用户可通过外部存储设备，清晰、便捷地保存当前电池放电的曲线。

如图二所示，充电终止电压越高，电池寿命越短。在4.2V附近，1%的电压误差会导致寿命变化1/3。

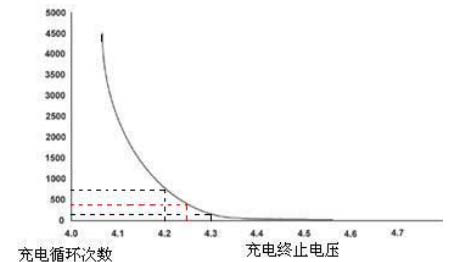

图二、充电终止电压与电池寿命的关系

如图三所示，锂电池1%的终止电压的变化，会使容量改变8%，因为过充电会使容量看起来更大，欠充电会使容量得不到充分的利用。 因此，终止电压的精度是一个非常重要的参数。IT6412电压解析度1mV，并具有万分之二的电压精度，电池测试功能可以精确设置充电截止电压、充电时间和充电容量，防止过充对电池寿命的损坏。

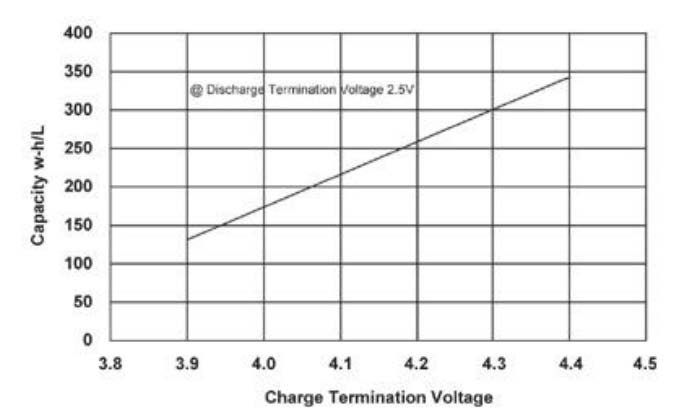

图三、充电终止电压对容量的影响

单台IT6412双通道双极性电源可同时实现输出电流和吸收电流的功能，并且有高低两个电压量程，如图四所示，电压电流量测完全可以满足小型锂电池的充放电需求，并且一机多用，为电池研发和测试工程师大幅度提高工作效率，短时间内快速掌握在各种情况下锂电池的工作情况。

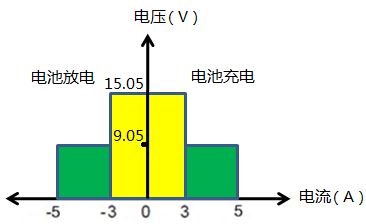

图四、IT6412实现电池充放电

艾德克斯IT6412双极性高速线性直流电源不仅可以测试电池，还可以模拟电池，超快的动态响应可以测试保护动作时间，同时具有快速的A/D采样，并且电流显示解析度可达100nA，完全满足微安级别的空耗电流测试要求。一台仪器可实现多种用途，精简测试设备，优化测试流程。

科瑞杰作为横河、艾德克斯授权代理商，可为客户定制AI服务器电源测试、OBC测试、环境可靠性测试等各类工业测试系统整体解决方案。
