Hart多变量电流输出转换器

1、产品简介

JMT-H24-H202多变量电流输出转换器是集成HART协议与RS485通讯、多路变量电流输出于一体的高科技产品。它以高档ARM单片机为核心，由接口芯片、硬件看门狗电路等组成，并且嵌入HART调制解调芯片，具有性能稳定、性价比高等特点。

JMT-H24-H202多变量电流输出转换器结构设计完全符合工业标准，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。

2、产品性能

配有RS485通讯接口，可以对参数进行配置。

具有专用的配置软件，可以与HART协议智能仪表进行数据通讯。

具有2路电流输出，可以对HART变量进行电流变送输出（为可选功能）。

支持单台HART协议智能仪表。

支持多种特殊HART协议智能仪表。

具有断电记忆功能，断电后不需要重新设置参数。

3、接线图

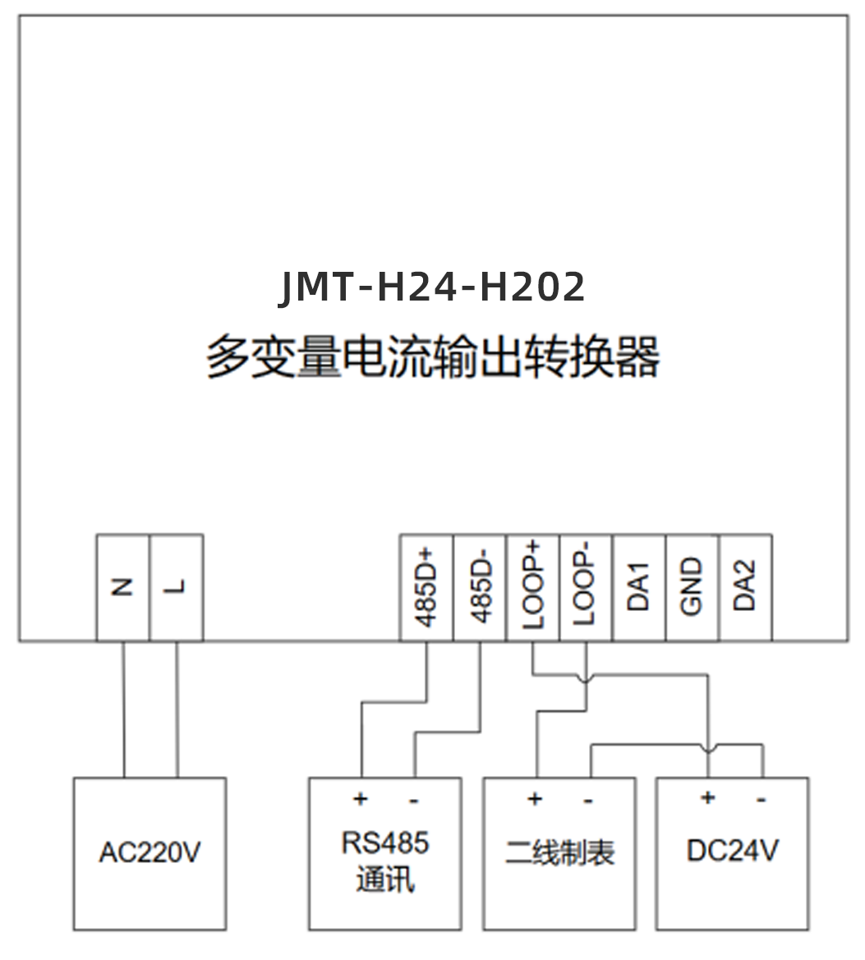

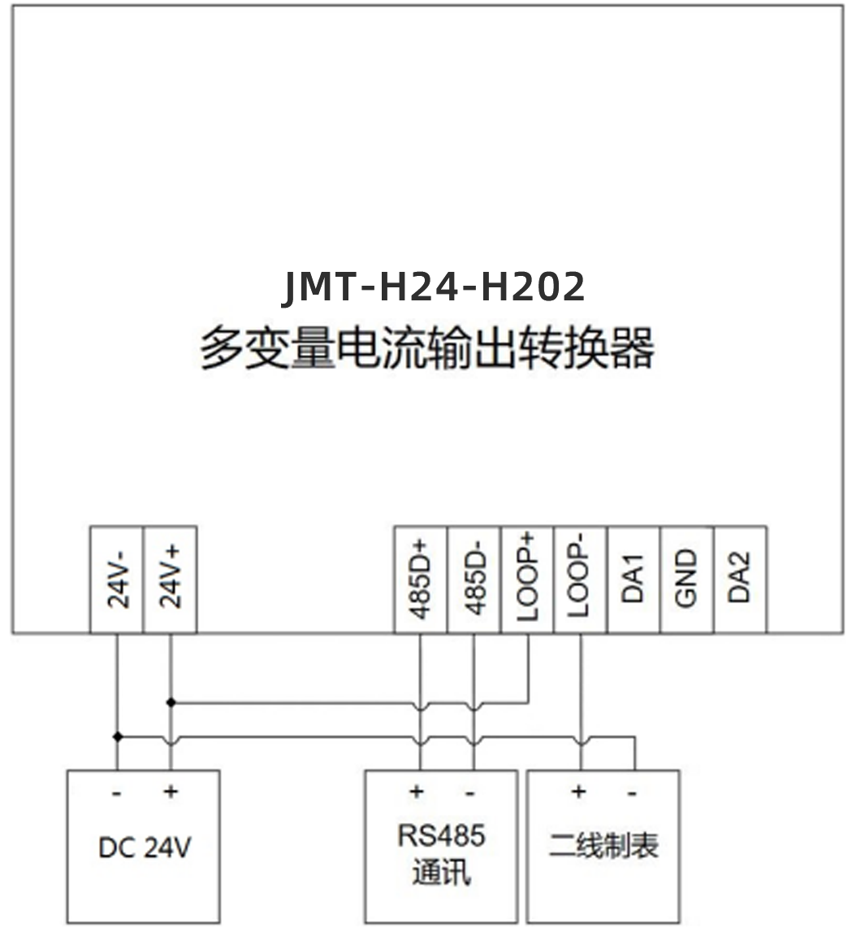

3.1二线制仪表接线图

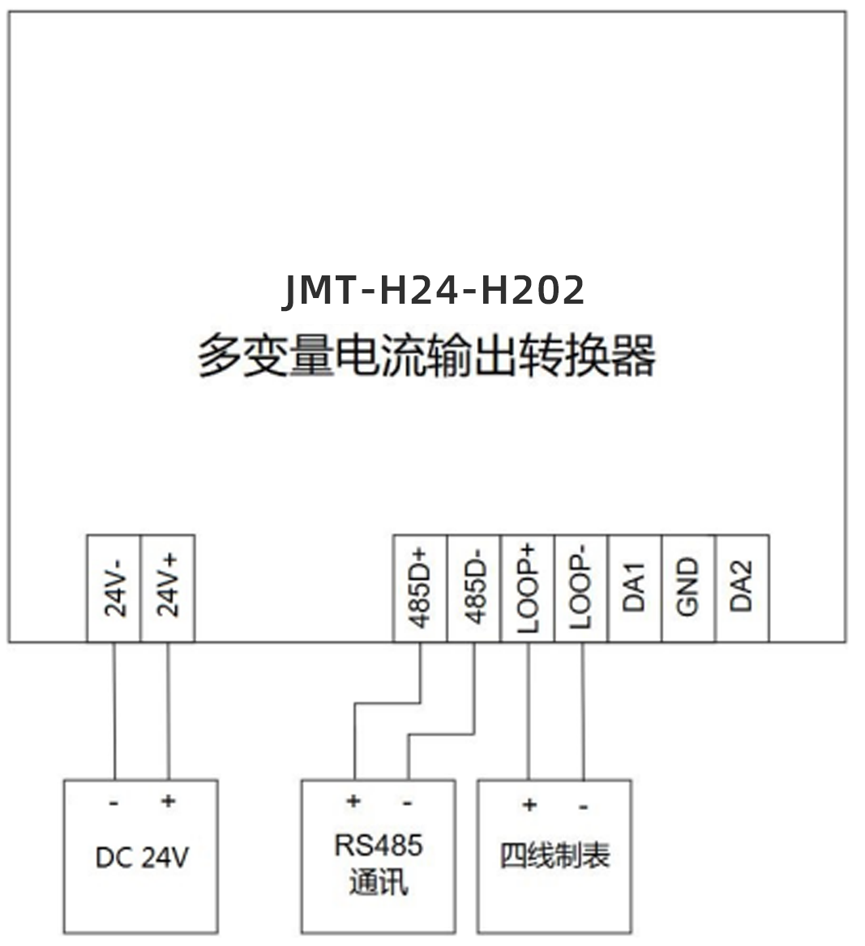

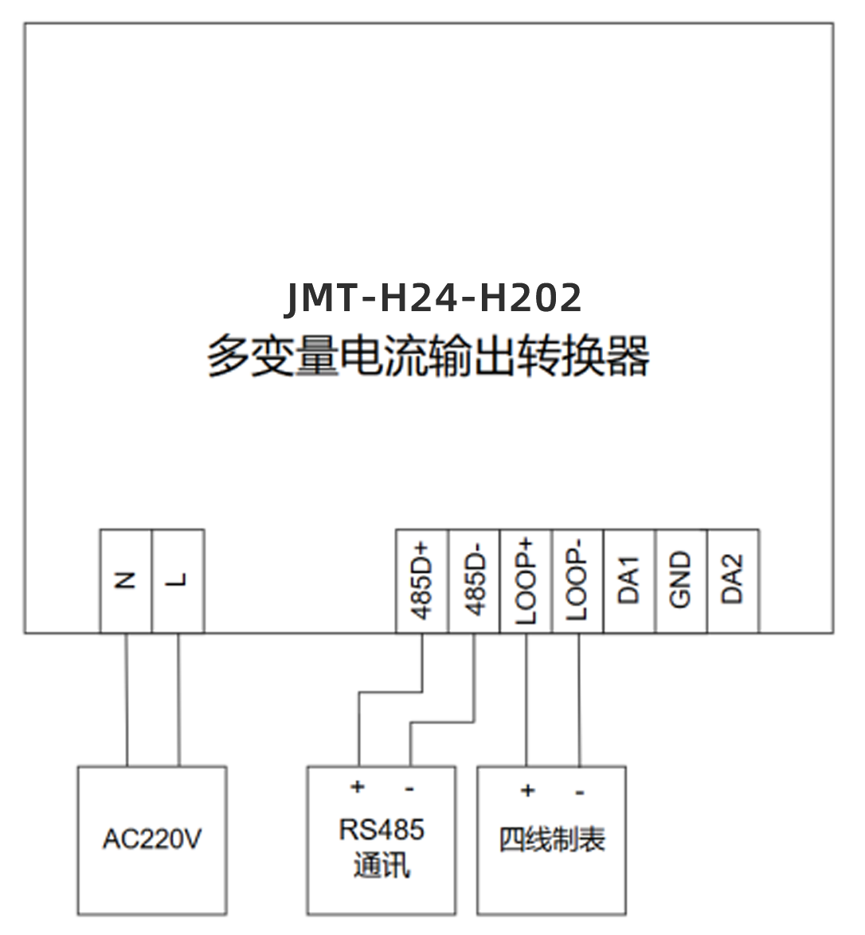

3.2四线制仪表接线图

4、端口介绍

24V-/L、24V+/N：电源供电，根据购买的型号，选择输入的电源，分别接在对应的端子上。

485D+、485D-：RS485通讯接口，读取HART仪表实时数据、电流输出值及量程范围等参数。

LOOP+、LOOP-：连接HART仪表，读取HART仪表数据。

DA1、GND～DA2、GND：2路4～20mA电流输出，其采样电阻为250Ω。

5、指示灯说明

POW：电源指示灯，转换器正常工作时电源指示灯常亮。

RS485：RS485通讯接口指示灯，当RS485接口收发数据时指示灯闪烁。

HART：HART接口指示灯，当转换器与HART仪表进行通讯时指示灯闪烁。

6、配置步骤

6.1通讯连接

接好设备电源与RS485通讯线。

打开配套配置软件，选择对应串口号并开启串口。

点击通讯查询，读取到设备版本号即连接成功。

6.2系统参数设置

通讯参数：按需修改RS485波特率、校验位，设置后串口会自动关闭，需重新打开串口使用。

工作模式选择

透明工作方式：读取HART仪表原始数据，无电流、MODBUS输出。

MODBUS单台仪表方式：将HART数据转为标准MODBUS输出。

监控转 MODBUS RTU：支持多设备同时采集仪表数据。

监控数据输出：监测现场HART通讯指令。

可设置MODBUS从机地址、HART通讯间隔、数据返回延时等参数，也可执行参数恢复出厂。

6.3透明工作模式操作

先将设备设为透明工作方式。

配置HART仪表地址、指令模式、前导符长度。

支持查询仪表基础参数、实时数据，也可手动输入HART指令读取数据。

6.4MODBUS参数配置

切换至MODBUS单台仪表工作方式，点击参数查询。

选择仪表类型、HART工作模式、前导符长度，按需开启仪表使能。

选择对应数据解析格式，设置变量转换系数。

可自定义HART指令、校验规则，通过内置工具完成数据进制转换与MODBUS通讯测试。

6.5监控指令配置

设备设为监控转MODBUS RTU模式。

录入2组监控指令，设备可同步抓取通讯数据并转为MODBUS输出。

6.6ModScan32外部通讯测试

关闭配置软件串口，打开ModScan32。

填写通讯参数、从机地址、寄存器地址与读取长度，建立连接即可读取数据。

7、主要参数

安装尺寸：长117mm × 宽35mm × 高90mm

工作环境温度：-45℃～+80℃

储存温度：-45℃～+80℃

电源输入电压：DC 12～24V

HART协议采样电阻：250Ω
