高压多串锂电≠必须高压适配器，PD 升降压三级方案剖析

一、普通PD头如何给高压锂电设备快充？

普通PD充电头电压档位有限，遇上多串高压锂电设备，要如何实现稳定快充？

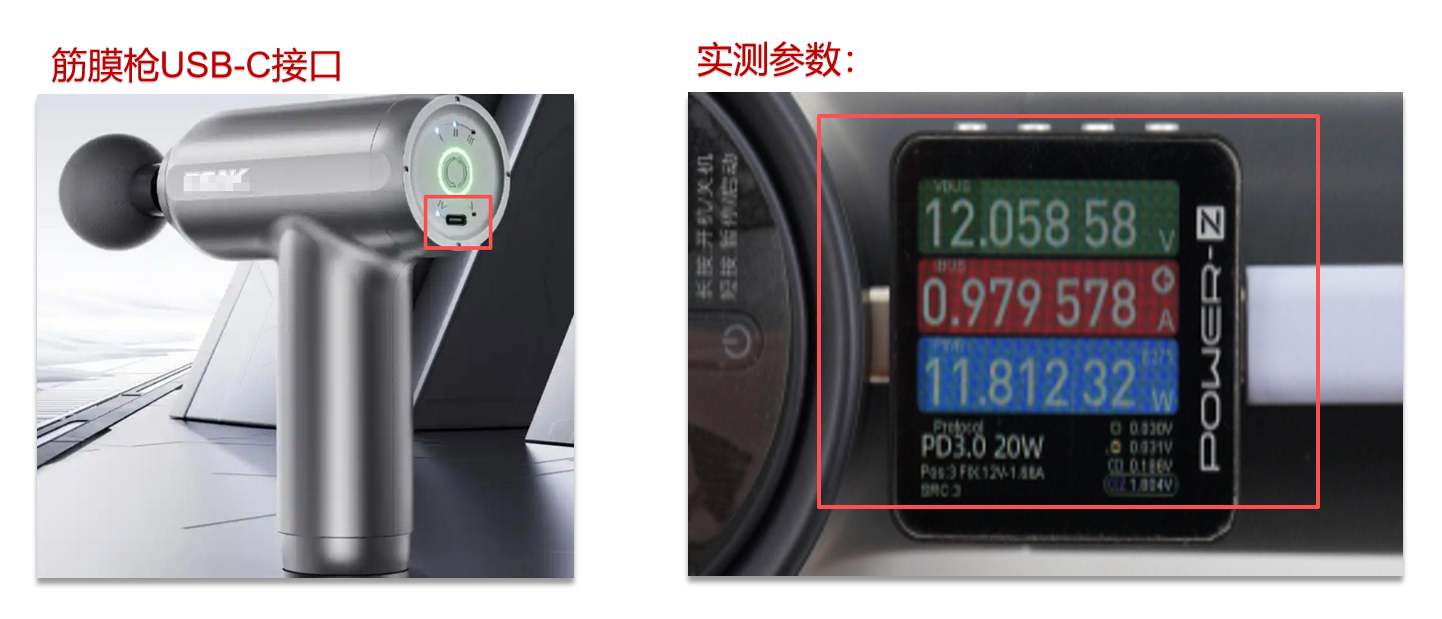

以筋膜枪举例，它内置24V无刷电机，6串2600mAh锂电，电池标称电压22.2V，

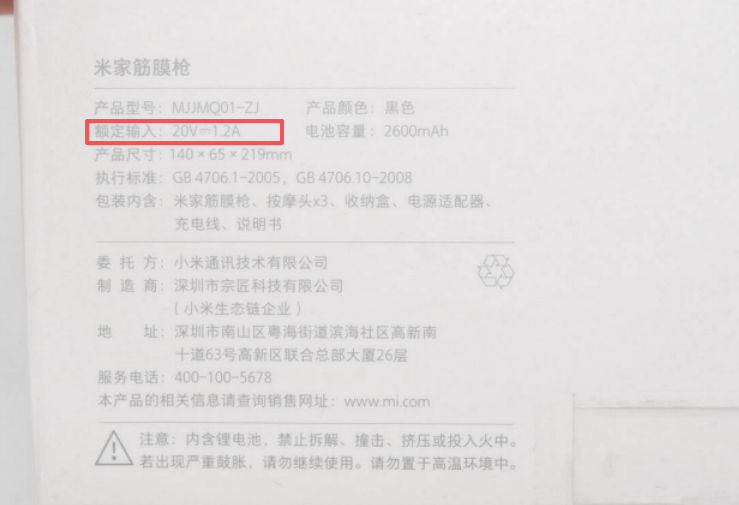

额定输入20V1.2A，USB-C接口支持12WPD快充，实测充电输入12.06V、0.98A，充电功率约11.8W。为了适配这种高低压不匹配的工况，它采用的是这套三级电源架构：PD取电、升降压充电、升压供给电机负载。

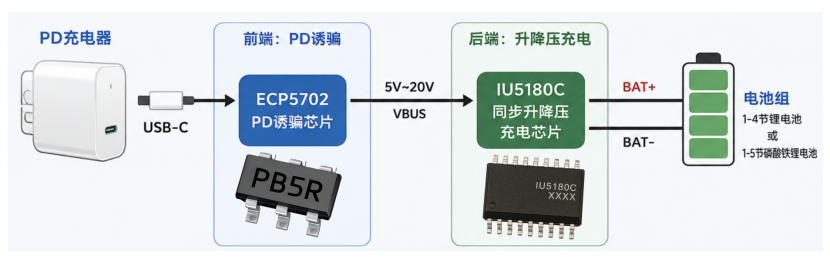

二、三级架构方案

这套方案工作流程清晰有序，依次完成取电、升降压充电、负载升压驱动：

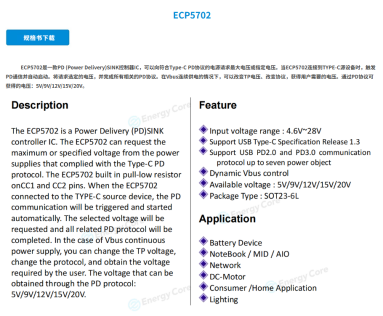

1.PD取电芯片：ECP5702

兼容PD2.0/3.0，支持5V/9V/12V/15V/20V档位，最大功率100W。借助TP引脚可在线调压，无需断开供电。放置在Type-C输入端，和PD充电器握手输出12V，供给后端升降压充电芯片。

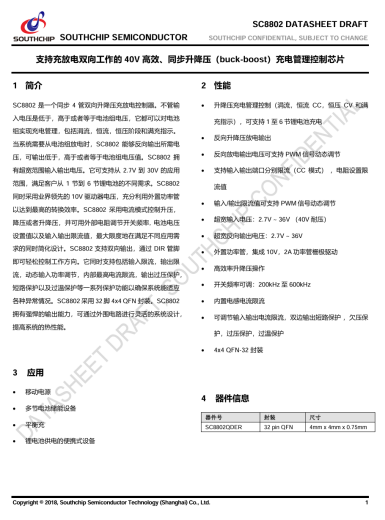

2.升降压充电管理芯片：如南芯科技SC8802

该升降压充电芯片不受输入与电池电压高低限制，无论输入电压高于、低于或等于电池电压，都能稳定完成充电管控，可将ECP5702输出的12V电压转换成适配电压为电池充电。

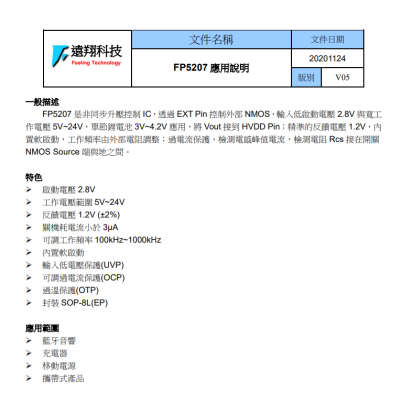

3.升压恒压芯片：FP5207

远翔FP5207为外置MOS异步升压IC，可将22.2V锂电升压至24V供无刷电机工作，动力输出稳定。

三、方案核心优势

1.通用兼容，无需专用适配器

普通PD充电器也可以驱动高压多串锂电设备，不用配套专用高压电源，降低用户采购成本，提升产品便携通用性。

2.三级独立转换，工况稳定

取电、充电、驱动电路分层隔离，充电与电机工作互不干扰；电池电压下降、PD输入波动时，电机输出功率无明显衰减。

3.外围简洁，应用覆盖广

这套方案外围简洁，体积小巧，方案使用场景不局限于筋膜枪，像户外露营风扇、电动工具这些设备都能用，既支持PD快充，功率输出也稳，为各类便携设备提供安全可靠的快充体验。

四、方案总结

ECP5702PD取电芯片+升降压充电管理芯片+FP5207升压芯片三级PD快充架构，普通PD头也可适配高压多串锂电。三级芯片分别负责PD取电、升降压充电、电机升压供电，兼顾快充兼容、充电安全与稳定大功率输出。方案电路简洁、成本低、通用性强。
