B码发生器模拟B码时间和闰秒的测试方法

图片来自成都云智优创科技有限公司www.iyzyc.cn

任意时间可设置

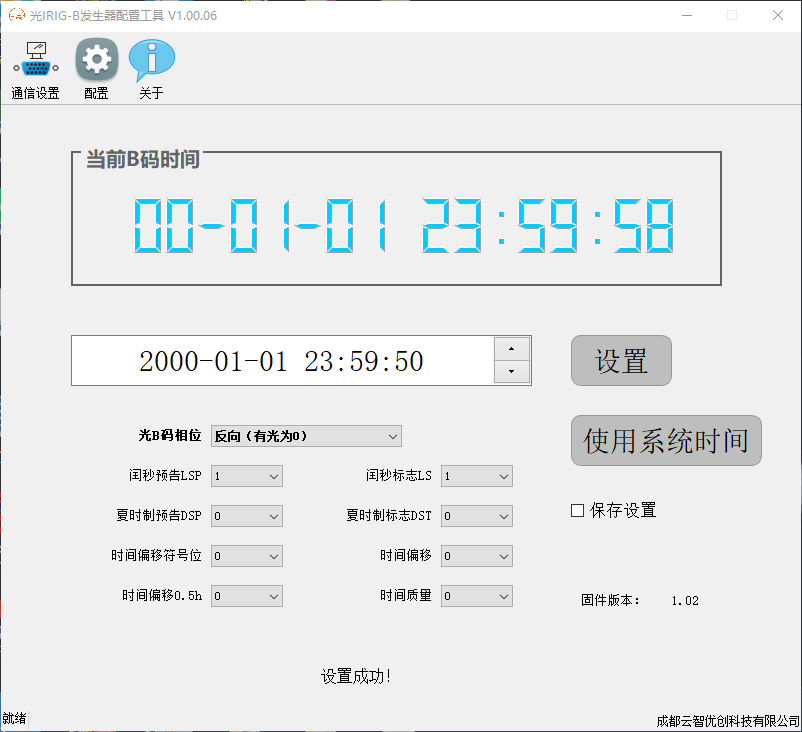

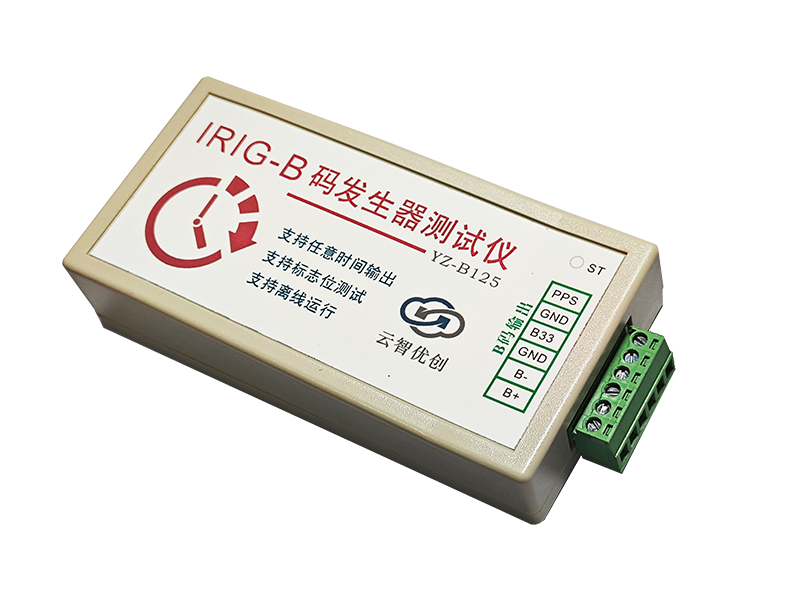

IRIG-B码发生器测试仪是专门用于产生IRIG-B码的测试仪，借助它可以用来测试带B码对时的设备，特别是电力自动化和配网自动化设备。通过配置软件，可以将输出的B码设置为任何时间，特别是对临界时间的测试，比如2099年12月31日23时59分59秒。同时它还可以设置IRIG-B码中的标志位。

测试仪不仅可以在线测试，还可以离线测试。通过配置软件设置好启始B码时间（掉电不会丢失）。每次测试仪启动后，都会从这个时间开始输出B码。

B码发生器测试仪主要用于研发阶段对带有B码对时功能的设备进行测试，同时也用于生产阶段，在老化过程中对设备进行校时测试。

测试仪符合IEEE1344美标，兼容IRIG STANDARD 200-X标准。IRIG STANDARD 200-04标准没有校验和标志位。以及GJB2991A等国军标标准。

序号	标志名称	功能
1	闰秒预告LSP	在闰秒来临前59秒置1，在闰秒到来后的00秒置0
2	闰秒标志LS	0：正闰秒；1：负闰秒
3	夏时制预告DSP	在夏制时切换前59秒置1
4	夏时制标志DST	在夏制时期间置1
5	时间偏移符号位	0：+；1：-
6	时间偏移	0-15，IRIG-B与UTC时间的差值，IRIG-B时间减时间偏移（带符号）等于UTC时间（时间偏移在夏制时会发生变化）
7	时间偏移0.5h	0：不增加时间偏移量 1：时间偏移量额外增加0.5小时
8	时间质量	,0-0xF 0x0:正常工作状态，时钟同步正常 0x1:时钟同步异常，对时误差小于1ns 0x2:时钟同步异常，对时误差小于10ns 0x3:时钟同步异常，对时误差小于100ns 0x4:时钟同步异常，对时误差小于1ps 0x5:时钟同步异常，对时误差小于10ps 0x6:时钟同步异常，对时误差小于100ps 0x7:时钟同步异常，对时误差小于1ms 0x8:时钟同步异常，对时误差小于10ms 0x9:时钟同步异常，对时误差小于100ms 0xA:时钟同步异常，对时误差小于1s 0xB:时钟同步异常，对时误差小于10s 0xF:时钟严重故障，时间信息不可信赖上述参数均指IRIG-B相对UTC的时间误差，取值取决于时钟的内在参数，GPS对时精度通常在100ns量级，因此当时钟失步时，取值会从0直接变为0x3或0x4

测试仪具有闰秒测试功能，闰秒时间规定为23点59分的最后一秒，或者闰秒时间规定为7点59分的最后一秒。以23点59分为例，如下：

将时间设置为23点59分，秒根据需要设置。闰秒预告设置为1，闰秒标志设置为0，此设置为正闰秒。当时间来到23:59:59秒后，下一秒会出现23:59:60，再下一秒才是00-01-02 00:00:00。

将时间设置为23点59分，秒根据需要设置。闰秒预告设置为1，闰秒标志设置为1，此设置为负闰秒。当时间来到23:59:58后，下一秒将是00-01-02 00:00:00。
