EtherNet/IP转Modbus TCP数据采集器｜焊装机器人焊接工艺MES溯源

一、项目概况

本项目配套国内自主品牌车企白车身焊装自动化生产线，汽车制造属于高端装备制造核心支柱行业，市场规模长期稳定增长。焊装工位搭载多台发那科R-30iB Plus六轴焊接机器人，机器人本体通讯接口支持EtherNet/IP总线协议，上传焊接轨迹、焊接电流、焊接次数、故障代码、伺服负载等运行数据；整条焊装线的工位安全联锁、输送滚床动作、夹具夹紧松开逻辑由三菱FX5U PLC作为Modbus TCP主站统筹控制，上位WinCC SCADA、车间MES系统采集焊接工艺数据做质量追溯。机器人EtherNet/IP总线与FX5U Modbus TCP协议无法原生对接，引入塔讯TX181-RE-RE-TCP/EIM工业网关、智能网关完成协议转换，以数据采集器采集机器人核心运行数据，搭建焊装工位设备互联互通网络，完善车间工业自动化产线控制体系，数据同步上传厂区工业物联网平台实现焊接设备健康管理。

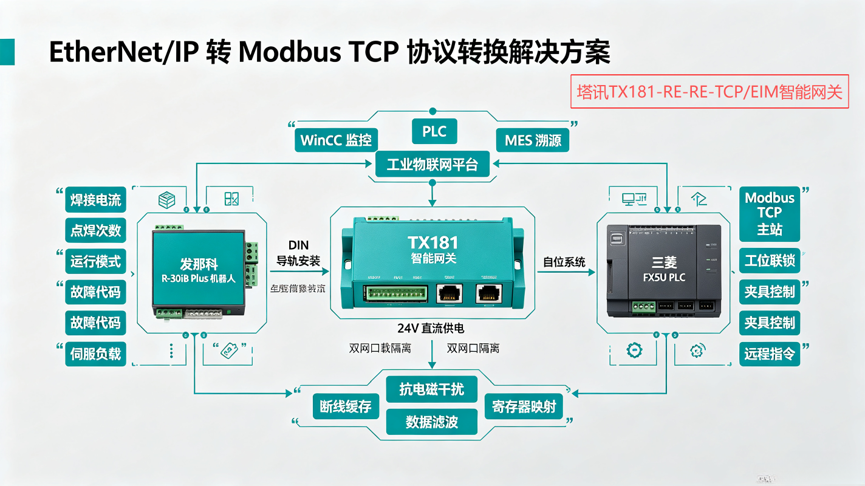

二、塔讯TX181网关核心功能说明

TX181-RE-RE-TCP/EIM网关EtherNet/IP侧为主站扫描单元，实时采集发那科机器人EIP适配器输出的全部工艺与状态数据，完成 EIP报文解析、数据规整；Modbus TCP侧模拟标准Modbus从站设备，响应FX5U PLC Modbus客户端的读写指令，将机器人状态数据映射至网关保持寄存器，同时接收PLC下发的机器人远程启动、暂停、故障复位指令。网关支持多台机器人集中接入采集，内置报文校验机制，屏蔽焊装车间焊接大电流产生的电磁干扰造成的异常数据；双网口物理隔离机器人设备网与PLC控制网，阻挡网络风暴扩散，兼具协议翻译、数据采集、网络安全隔离多重功能，是焊装车间异构设备组网必备物联网网关。

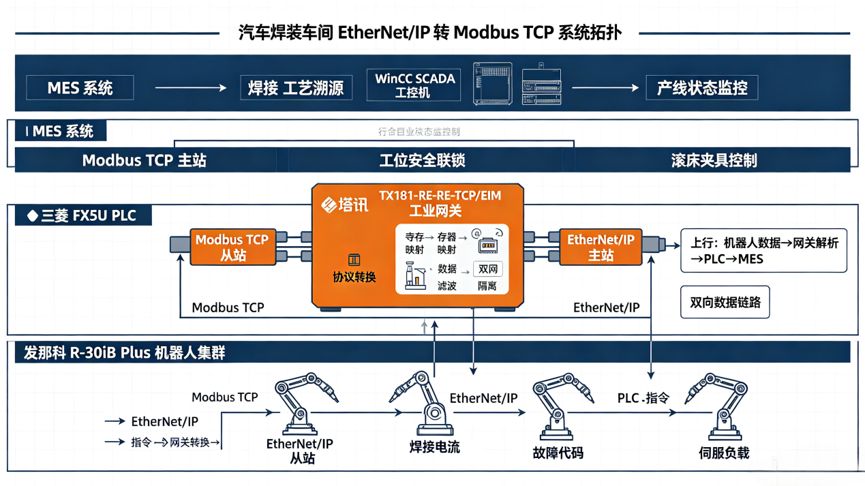

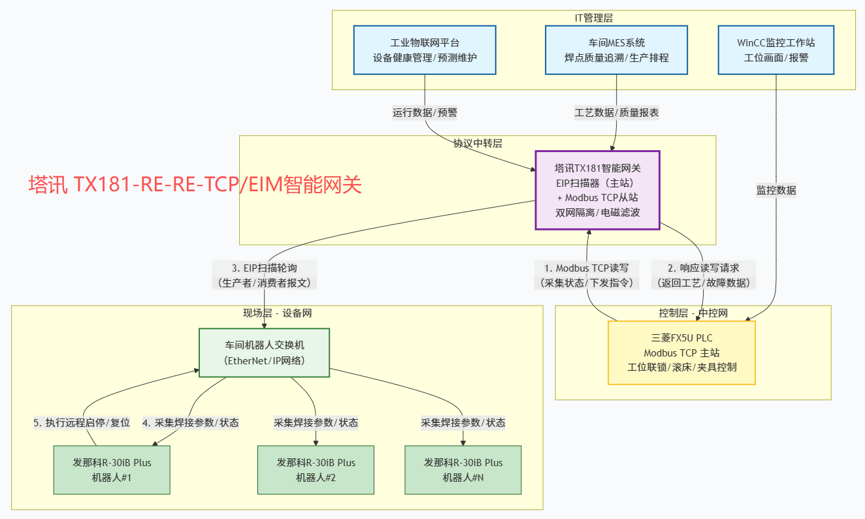

三、系统拓扑架构

四、项目原有痛点问题

总线协议隔离：发那科机器人标配EtherNet/IP通讯，FX5U原生适配Modbus TCP，不存在官方兼容对接方案，PLC无法读取机器人焊接实时数据。

工位联动存在安全隐患：机器人故障停机无法实时反馈至FX5U主控，滚床、夹具继续动作极易发生碰撞干涉，存在设备损坏与安全生产风险。

焊接质量无法溯源：焊接电流、点焊次数等关键工艺参数无法上传MES系统，车身焊点不良无法定位对应机器人工作异常时段，质量排查效率极低。

机器人维护依靠人工记录：机器人伺服电机负载、焊机损耗数据无法集中采集，只能依靠定期拆机点检，易出现焊机老化失效导致批量焊接不良。

改造替代方案成本高昂：更换机器人通讯模块或者整体替换主控PLC，单工位改造成本超15万元，产线停产改造直接影响整车产能交付。

五、完整落地解决方案

采用现有机器人、FX5U PLC程序完全保留，塔讯TX181网关做中间协议转换桥梁的改造方案：

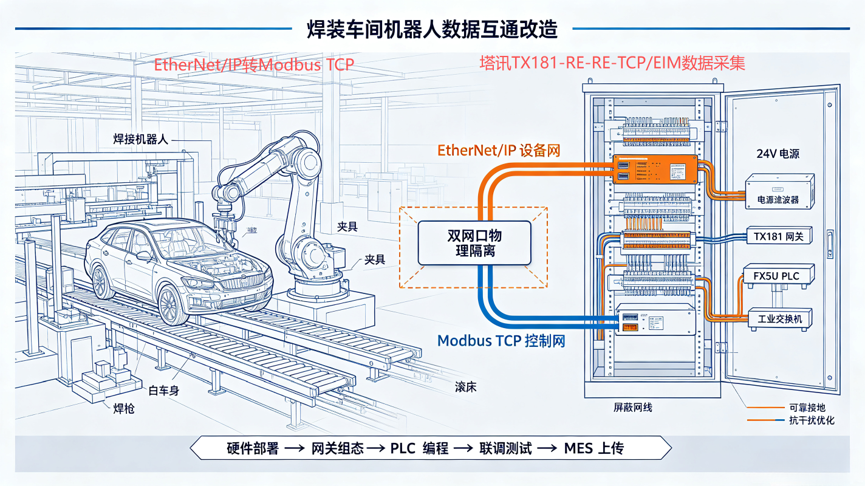

硬件部署：焊装区域集中控制柜导轨安装TX181网关，接入稳压24V电源，工业屏蔽网线分别连接网关EIP端口至各台机器人交换机、Modbus端口至FX5U PLC交换机。

网关组态配置：网页管理界面配置EtherNet/IP主站参数，导入发那科机器人EIP配置文件，采集焊接参数、设备告警、运行模式共30组数据；完成EIP数据点位与Modbus寄存器分区映射，划分只读状态区、可写控制指令区。

FX5U程序开发：GX Works3软件编写Modbus TCP客户端通讯程序，周期读取网关寄存器数据，编写工位安全联锁程序：机器人故障报警时FX5U立即锁定滚床、夹具动作；编写远程控制指令下发程序。

工业物联网数据对接：网关同步转发机器人运行数据至车间物联网平台，建立焊机电极磨损、伺服负载异常预警模型。

抗干扰优化：全部网线采用双层屏蔽工业网线，网关外壳可靠接地，加装电源滤波器，抵御焊枪焊接电弧带来的强电磁干扰。

六、项目全周期实施步骤

前期资料整理与方案设计

项目启动后，技术团队深入焊装车间各主焊工位、分总成工位开展全面现场摸排，逐一统计现场所有发那科R-30iB Plus工业机器人设备编号、固定IP地址、控制器通讯协议版本、可读取变量点位、可执行控制指令清单，整理形成完整的机器人通讯点位台账。结合三菱 FX5U PLC现有通讯资源、空余寄存器地址、程序架构与工位联锁逻辑，统一规划网关设备IP网段、子网掩码、通讯端口，规避车间现有网络冲突。同步绘制控制柜内部接线图纸、双网段组网拓扑图、点位映射对照表，结合车企生产特性，确定利用月度设备大修短时停机窗口开展分步施工，制定不停产改造、分步调试、逐工位上线的实施方案，规避量产停工损失，完成全套施工方案、调试方案、风险预案编制与技术交底。

硬件安装与线路敷设

严格利用车企月度设备大修专属6小时短时停机窗口，开展硬件标准化安装施工。将塔讯TX181网关固定安装于车间主控电气控制柜标准导轨位置，确保安装稳固、散热良好、防尘防震，接入稳定24V工业稳压电源，规范接线、紧固端子、做好线号标识。分别完成EtherNet/IP设备网、Modbus TCP中控网双网口屏蔽网线敷设，全程采用双层屏蔽抗干扰专用网线，线路规整走线、固定绑扎、远离焊接大功率线缆与伺服动力线缆，避免电磁耦合干扰。同步加装电源滤波器，净化供电电源，杜绝电压波动影响设备通讯稳定性。全部线路完成单点可靠接地处理，逐项检查线路通断、屏蔽层接地完整性、端子紧固度，排查短路、虚接、干扰隐患，确保硬件组网完全符合汽车焊装车间工控施工标准。

网关WEB参数配置调试

通过电脑端登录网关内置WEB管理界面，完成全套参数精细化配置与调试。首先启用EtherNet/IP主站工作模式，批量添加车间所有发那科机器人设备，导入机器人专属EDS配置文件，完成设备协议适配与点位解析，配置高速扫描周期，搭建稳定EIP采集链路。随后逐一配置机器人焊接状态、运行模式、故障代码、焊接参数、作业完成信号等采集点位，建立标准化数据列表。完成Modbus TCP从站参数配置，设置网关从站地址、通讯端口、波特率、超时参数，与FX5U PLC通讯参数严格匹配。搭建完整的数据映射关系，将EIP端机器人工艺数据精准对应映射至Modbus寄存器地址，严格区分只读监测区与可写控制区。最后开启通讯心跳包检测、断线自动重连、断线缓存续传、多级数据滤波功能，有效滤除焊装车间电磁干扰产生的杂波数据与瞬时跳变数据，保障数据采集真实、精准、连续。

FX5U通讯与联锁程序编写调试

基于三菱GX Works3编程软件，在原有成熟焊装时序工艺程序基础上，新增标准化Modbus TCP客户端通讯子程序，实现PLC与网关的高速稳定读写交互，完成机器人各类状态数据、工艺参数的解析换算与变量存储。结合车身焊装安全生产规范，优化工位安全联锁保护逻辑，新增机器人故障、焊接异常、伺服过载、通讯异常等多级联锁保护程序。现场多次模拟机器人紧急停机、程序报错、焊接参数异常、网络闪断等真实故障场景，反复验证PLC即时响应、工位夹具锁定、滚床输送暂停、声光告警触发等联锁动作的有效性与及时性，确保异常工况下可立即锁死工位、杜绝不良流转、规避安全事故。全程保留原有核心焊接工艺时序、机器人运动轨迹、工位配合逻辑，仅新增通讯与联锁优化程序，零风险完成程序升级。

72小时满载生产联调测试

改造调试完成后，开启车间正常量产工况下72小时不间断满载联动测试，完全模拟日常高节拍混线生产环境。全程实时监测网关通讯时延、数据刷新频率、数据采集准确率、链路在线率，持续优化网关数据刷新周期与滤波参数，适配焊装高频作业工况。逐工位核验机器人与夹具、滚床、防护门的联动时序，排查卡顿、延迟、误动作隐患。同步对接车间WinCC组态监控画面与MES生产溯源系统，核对机器人焊接数据、设备状态、故障记录、生产台账的上传完整性、实时性与准确性，确保上位系统数据展示正常、报表自动生成、溯源链条完整，保障改造后产线稳定、高效、合规量产。

验收交付+现场运维培训

项目调试测试完成后，整理全套测试数据、通讯日志、运行记录，出具系统稳定性测试报告、工艺优化报告、联锁安全验证报告，完成项目竣工验收。针对车间电气运维人员、工艺技术员开展专项落地培训，内容涵盖网关基础参数查看、日常运维巡检、通讯故障快速排查、参数备份还原、简单异常调试等实操技能，确保现场人员可独立完成日常维护与故障处置。最终完整交付全套施工图纸、组网方案、网关组态文件、PLC程序备份、技术手册，项目正式常态化稳定投产运行。

七、改造前后数据对比表

八、实际应用落地效果

塔讯TX181-RE-RE-TCP/EIM协议转换网关彻底打通发那科EtherNet/IP机器人与三菱FX5U Modbus TCP主控的通讯壁垒，焊装工位安全联锁机制全面闭环，杜绝工装设备碰撞事故。焊接核心工艺参数实时上传MES系统，车身焊点质量问题可精准追溯至对应机器人运行数据，整车焊接不良率下降41%。网关作为数据采集器对接车间工业物联网平台，依托长期伺服负载数据实现焊机耗材、电机的预测性维护，机器人突发停机故障大幅减少，整车焊装线稼动率提升2.8%。网关在焊装强电磁环境下长期运行通讯稳定，数据丢包率低于0.01%，整套工业自动化控制系统改动极小，控制系统运行稳定性不受改造影响，运维管理便捷度大幅提升。

九、项目总结

汽车焊装车间大量集成EtherNet/IP协议工业机器人，产线主控普遍选用三菱FX系列Modbus TCP PLC，总线协议异构互通是车企智能化改造高频需求。塔讯TX181-RE-RE-TCP/EIM智能网关采用非侵入式改造方案，无需修改机器人本体程序与原有主控逻辑，低成本完成双向数据交互，同时兼顾生产安全联锁与质量数据溯源两大核心需求。网关优异的抗电磁干扰能力适配焊装电弧复杂工况，短停机施工模式不会影响车企整车产能交付。该改造方案标准化程度高，可复制应用于涂装、总装、冲压全汽车四大工艺车间，是车企数字化升级性价比极高的落地方案。
