调试测试环境

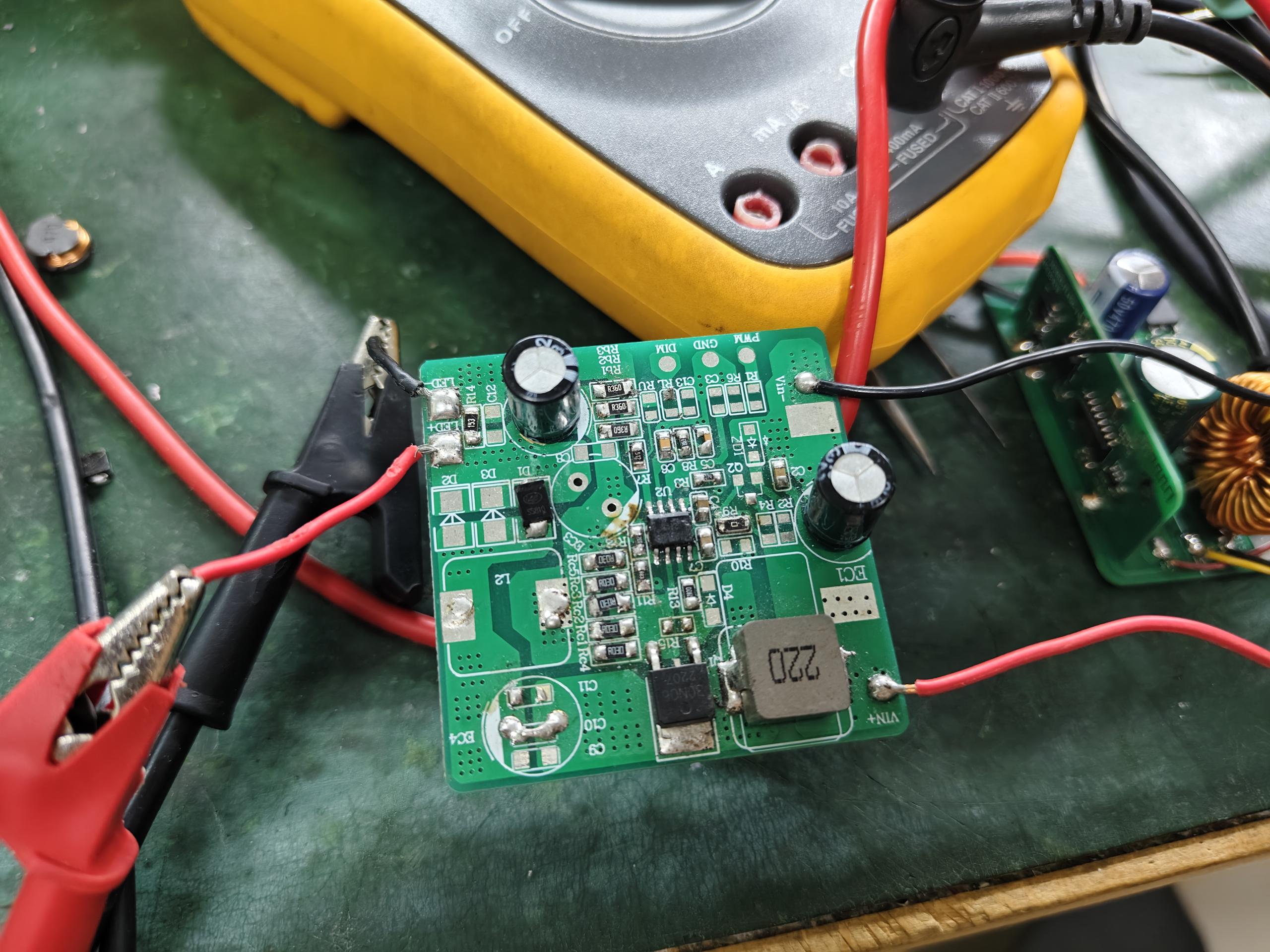

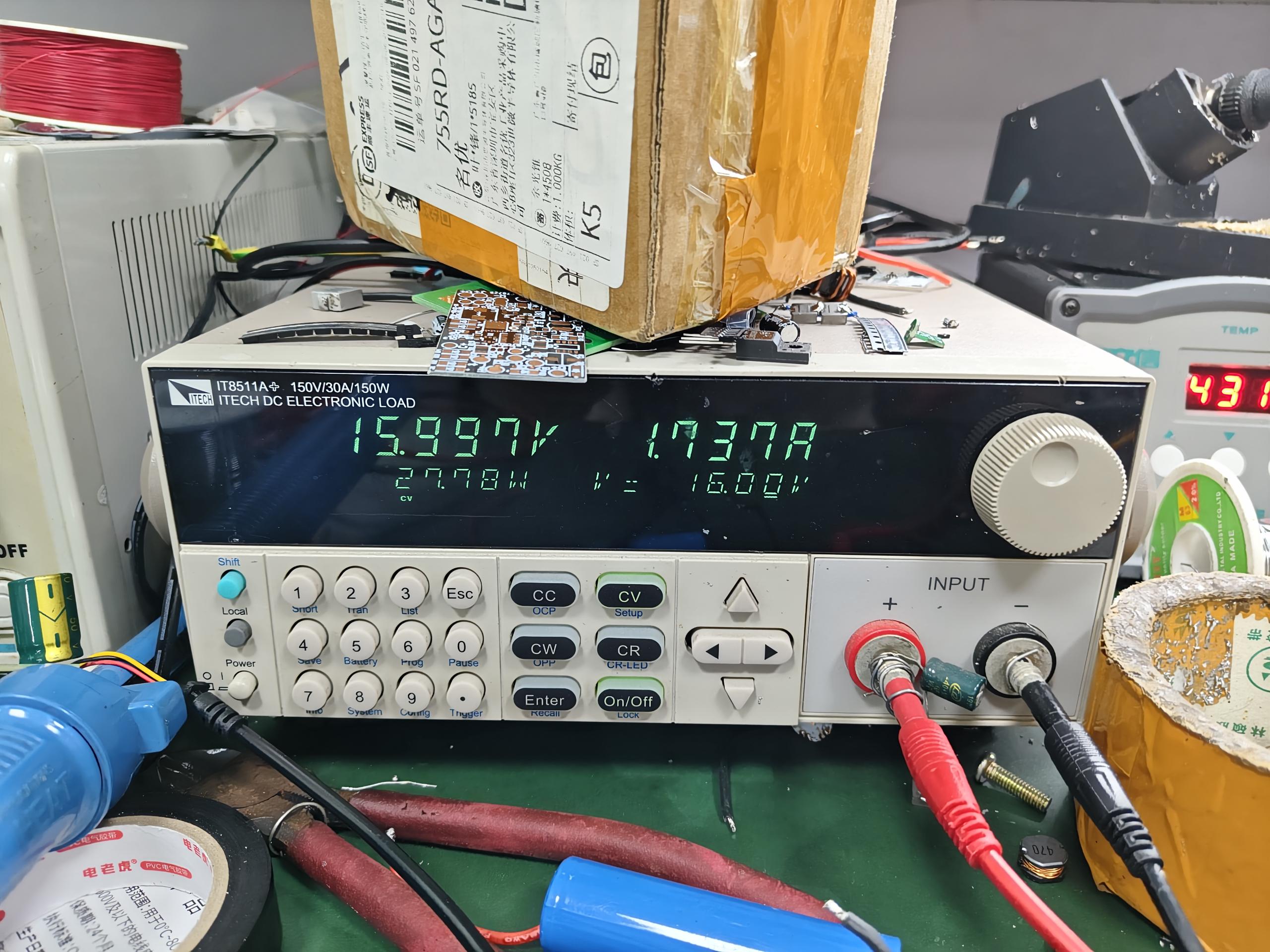

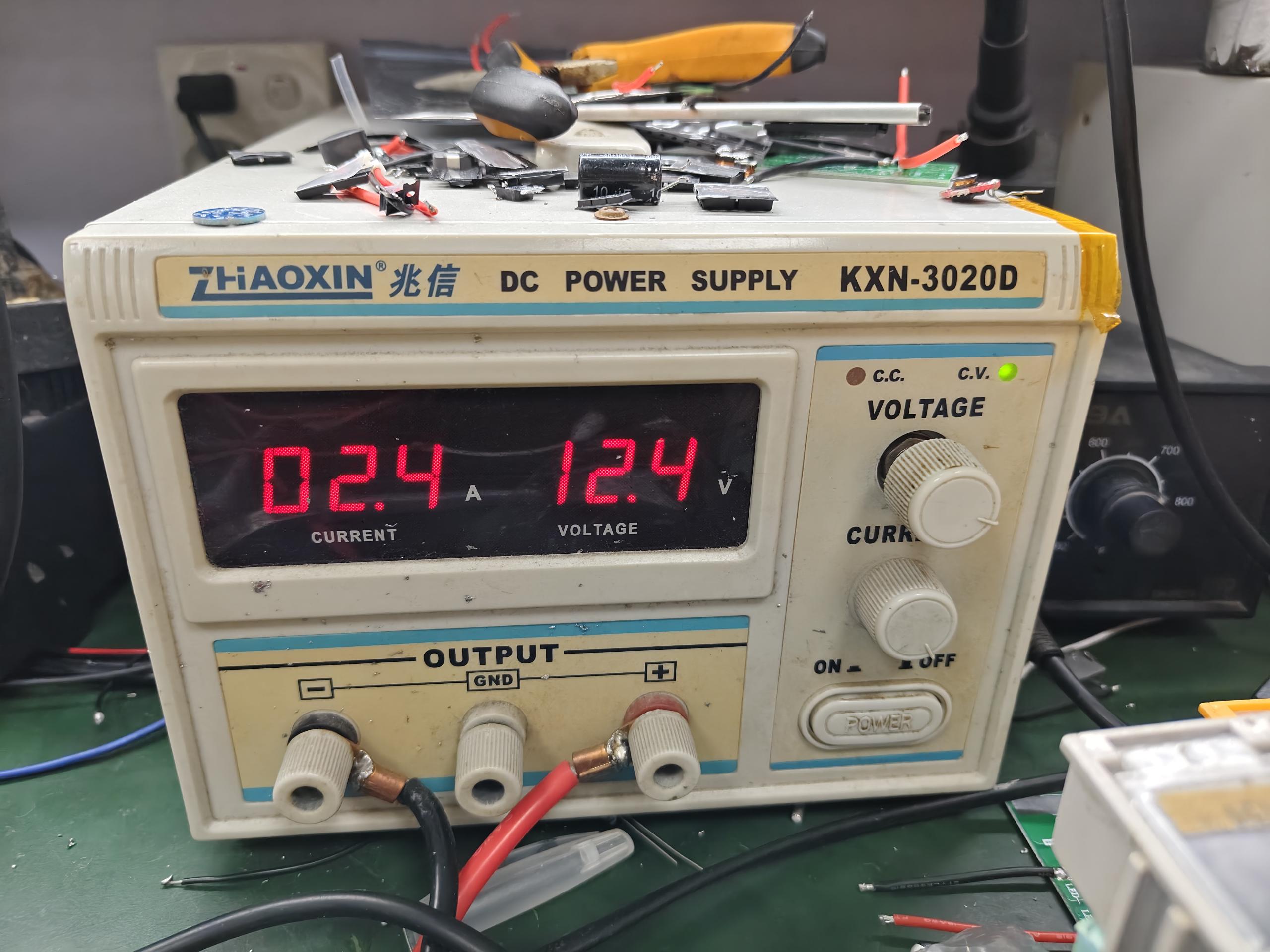

在调试基于AP9196的升压恒流LED驱动电路时，观察到的调光波形与过温保护现象值得记录分析，本次测试输入范围5-24V，带载12串1A LED灯珠，主要验证调光平顺性、待机功耗与保护触发逻辑。
电路架构与工作原理
AP9196为升压恒流LED驱动拓扑，功率MOS外置，输出耐压仅由外置MOS的额定耐压决定，可灵活适配不同串数的LED负载。芯片内置40V LDO供电，无需额外前端供电电路，外围器件数量少。
芯片采用专利恒流算法，输出电流通过IFB端口的采样电阻设定，无需外部补偿网络。支持PWM转模拟调光逻辑，调光全程无频闪，可避开相机拍摄的频闪带，适配智能照明、补光灯等对光质要求高的场景。
关键电气参数与设计约束
从规格书提取的核心参数及设计注意事项如下表所示：
| --- | --- | --- | --- |
| 输入工作电压范围 | 5V~40V | 额定负载连续工作 | 输入电压在2.7V~5V区间仅支持启动，无法带满载工作 |
| 启动电压 | 2.7V | 空载25℃ | 锂电供电应用中需匹配锂电欠压保护阈值，低于2.7V时芯片无法启动 |
| **恒流精度** | ≤±3% | 25℃额定输出 | IFB采样电阻需选用±1%精度、温漂≤50ppm的金属膜电阻，避免引入额外误差 |
| 转换效率 | >95% | 24V输入、36V输出1A | 外置MOS的Rdson≤20mΩ、续流二极管选用肖特基器件时可达到标称效率 |
| 调光比 | 100:1 | 调光频率1KHz | 调光频率支持1KHz~32KHz，高于20KHz时可避开人耳听觉范围，避免电感啸叫 |
| **待机电流** | <2uA | EN/DIM拉低≥40ms | EN/DIM引脚不可悬空，不使用时需接10K上拉电阻至VIN引脚 |
| 输出过压保护 | 输出电压超过触发阈值 | 需根据LED负载串数选择对应耐压的外置MOS，避免过压击穿MOS |
| 过温降电流保护 | 芯片结温超过阈值 | 需预留PCB散热余量，避免结温过高导致输出电流大幅跌落 |
启动过程与上电时序分析
AP9196标称上电时间<500ms，输入电压达到2.7V启动阈值后，内置LDO先建立供电，之后恒流环路逐步启动，IFB引脚电压从0上升到基准值，输出电流平稳建立，无明显电流过冲。
输入为24V、带载1A时，输入浪涌电流实测约1.2A，浪涌持续时间<10ms，前端输入电容选用10uF陶瓷电容+22uF电解电容即可满足浪涌抑制要求。EN/DIM引脚拉高时芯片启动，拉低超过40ms后进入休眠模式，休眠电流实测约1.2uA，符合规格书标称范围。
稳态与调光特性观察
因规格书未明确标注开关频率，本次实测开关频率约为130kHz，外置功率MOS漏极节点波形为典型升压拓扑方波，上升沿振铃幅度<5V，可通过增加RC缓冲电路进一步抑制振铃。
电感电流纹波可通过公式`ΔIL = (Vin × D) / (fsw × L)`估算，当输入24V、输出36V、电感值22uH时，计算得ΔIL约为0.38A，电流纹波系数为38%，输出电流纹波<50mA，满足LED驱动的纹波要求。
PWM转模拟调光模式下，IFB引脚电压纹波<10mV，调光全程无频闪，10%~100%调光区间内恒流精度仍可保持在±5%以内，符合规格书标称的100:1调光比。负载阶跃从0.5A到1A时，输出电流恢复时间<200us，动态响应速度满足绝大多数照明场景要求。
 |
 |
 |
调试异常现象排查
本次调试过程中观察到3类典型异常现象，已完成定位与整改：
1. 调光频率设置为500Hz时，手机拍摄灯珠出现明显频闪条纹，排查后发现规格书要求调光频率≥1KHz，将调光频率调整为2KHz后频闪完全消失。
2. EN/DIM引脚悬空时，芯片出现随机启动、休眠的异常状态，排查后依据规格书要求，在该引脚增加10K上拉电阻至VIN，故障彻底排除。
3. 密闭壳体内满载工作10分钟后，输出电流从1A跌落至0.7A，红外热像仪测得芯片表面温度达105℃，符合规格书过温降电流的保护逻辑，增加PCB散热铜皮面积至5cm²后，芯片温度降至78℃，输出电流恢复稳定。
技术结论
AP9196在实测调试中的电路行为与规格书标称参数一致，内置恒流算法与PWM转模拟调光逻辑大幅降低了调试难度，无需外部补偿网络即可实现稳定的恒流输出。调试过程中需重点验证EN/DIM引脚电平、调光频率范围、散热余量三类参数，避免出现异常工作状态。
本文分析基于AP9196规格书标称参数与升压恒流电路理论，实际调试中的波形、温升与调光特性应以具体工况下的实测数据为准。
