EtherNet/IP转Modbus TCP智能网关｜TX161解决锂电PACK产线数据孤岛问题

一、应用现场概况

本次项目落地于华东头部动力电池企业PACK整包组装产线，整条PACK流水线由罗克韦尔CompactLogix 5380作为全线唯一EtherNet/IP主站控制器，负责电芯堆叠、激光焊接、气密性检测、BMS匹配、高压测试全工序逻辑控制。工厂中控室部署西门子WinCC V7.5 SCADA系统，承担产线实时状态监控、工艺参数存储、故障报警弹窗、生产报表生成职能，WinCC通信标准为Modbus TCP协议。改造前产线投产1年，仅依靠PLC本地触摸屏查看数据，中控系统无法自动采集焊接温度、压紧力、气密压力、电芯电压等核心工艺数据，属于典型工业自动化升级刚需场景，全厂同步对接工业物联网平台做产能统计与质量追溯。整条产线24h不间断连续生产，车间焊机、大功率变频器密集，电磁干扰等级较高，对工业网关通讯稳定性、丢包率有着严苛标准。

二、塔讯TX161-RE-EIS/OMB智能网关核心功能简介

塔讯TX161-RE-EIS/OMB属于面向工业自动化场景的专用工业网关，同时具备智能网关、数据采集器双重属性，核心定位为异构总线协议互通载体。硬件层面采用工业级ARM处理单元，双以太网物理隔离网口，EtherNet/IP链路固定工作为从站模式接入CompactLogix主控制器网络，Modbus TCP链路同样配置从站模式对接WinCC上位SCADA系统，完成双向CIP协议与Modbus TCP报文解析、地址映射转换，协议转换延迟≤3ms。网关搭载本地边缘数据缓存、数据降噪过滤机制，适配锂电车间强电磁、粉尘、温差波动工况，DIN导轨安装、24V冗余供电，工作区间-45℃~85℃。作为工业物联网底层接入硬件，无需修改原有PLC控制程序，仅通过网页端配置寄存器映射关系即可打通整条数据链路，解决总线协议天然异构造成的数据孤岛问题，是锂电数字化改造最轻量化的协议转换硬件载体。

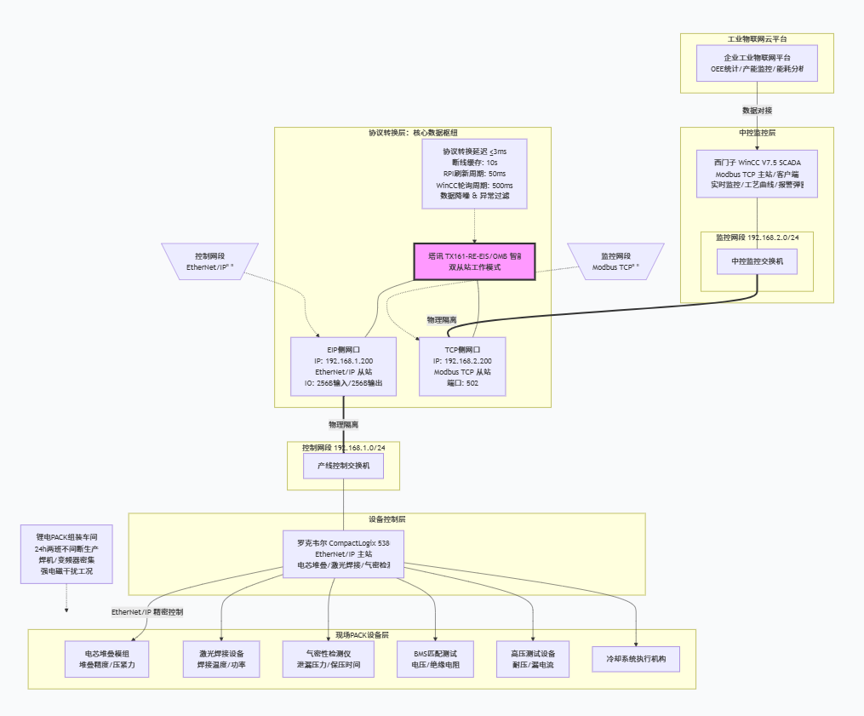

三、系统结构拓扑图

四、项目原有痛点

总线协议壁垒固化数据孤岛：CompactLogix原生仅支持EtherNet/IP总线协议，WinCC上位依靠Modbus TCP收发数据，两套网络协议底层架构完全独立，无原生互通接口，工艺数据只能依靠操作工每小时手抄报表录入SCADA系统，人工录入误差率长期高于6%，数据实时性完全缺失。

无自动化数据采集链路，质量追溯失效：PACK电芯焊接缺陷、气密泄漏问题出现不良品时，无法调取对应时刻PLC内部工艺曲线，只能拆机排查，不良品复盘周期平均8小时，良品率提升缺少数据支撑。

工业物联网平台对接断层：工厂顶层已部署工业物联网云平台，SCADA数据无法自动上云，产线OEE、设备稼动率、能耗数据全部依靠人工汇总，管理层无法远程实时管控车间生产状态。

硬接线信号传输点位不足：曾尝试使用硬接线传递开关量报警信号，模拟量工艺参数无法通过线缆传输，控制柜接线繁杂、线路老化故障率逐年上升，后期运维成本持续增加。

五、整体解决方案

选用塔讯TX161-RE-EIS/OMB协议转换网关搭建中间数据桥梁，网关一侧作为EtherNet/IP从站挂载至5380 PLC的EtherNet/IP扫描列表中，PLC主动读写网关内部I/O缓冲区数据；网关另一侧以Modbus TCP从站身份接入WinCC以太网，WinCC客户端按照500ms周期轮询读取网关寄存器数据，实现双向数据交互：PLC下发的设备运行状态、工艺实测值上传WinCC；WinCC下发的产线启停允许、配方切换指令回传给CompactLogix控制器。依托网关内置数据采集器功能，对高频波动的焊接电流、气密压力数据做平滑滤波处理，削减车间电磁干扰造成的数据抖动；网关本地缓存异常报文，网络瞬时波动时不会造成数据断档。整套方案不改动现有控制程序、不更换原有交换机设备，在原有网络架构内嵌入式部署工业网关，兼顾改造成本与施工周期，同步完成底层控制网、中控监控网、工业物联网云平台三层数据贯通。

六、详细实施过程

本次项目实施严格遵循工业自动化现场标准化施工流程，依托塔讯TX161智能网关双从站协议转换特性，结合罗克韦尔CompactLogix 5380 PLC与西门子WinCC系统的通讯适配要求，分六大精细化步骤落地，全程保障总线协议转换稳定、数据采集精准、系统无停机改造，适配锂电产线24h连续生产需求，具体实施详情如下：

第一步：前期网络规划、硬件选型与布线安装

项目实施前先完成现场网络勘测与网段隔离规划，彻底规避控制网与监控网串扰问题，结合锂电车间强电磁干扰环境，全程采用屏蔽超六类工业网线布线。严格划分两套独立隔离网段，EtherNet/IP控制网段：192.168.1.0/24，专属对接罗克韦尔CompactLogix 5380主站PLC；Modbus TCP监控网段：192.168.2.0/24，专属对接中控WinCC SCADA工控机。确定塔讯TX161-RE-EIS/OMB工业网关安装位置为PACK产线主控柜空余DIN导轨区域，贴合控制柜居中位置，便于布线且远离变频器、接触器等强干扰设备，保障工业网关稳定运行。硬件接线阶段，先接入DC24V冗余稳压电源，杜绝车间电压波动导致的设备重启问题，再将网关EIP网口通过屏蔽网线接入底层生产交换机，TCP网口独立接入中控监控交换机，实现双网口物理隔离，从硬件层面分隔异构总线协议网络，避免报文冲突。硬件安装完成后进行通断测试与绝缘检测，确认无短路、虚接问题，为后续协议配置与数据采集工作筑牢硬件基础。

第二步：塔讯TX161网关Web端精细化参数配置

使用调试电脑直连网关调试端口，固定电脑静态IP与网关调试网段匹配，打开浏览器登录网关内置Web管理后台，完成双从站模式核心参数配置，全程无需安装额外软件，操作轻量化、适配现场快速调试需求。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.1.200，匹配PLC控制网段，设定输入字节长度256Byte、输出字节长度256Byte，适配产线模拟量、数字量点位传输需求，开启EIP报文校验与抗干扰滤波功能，适配锂电车间高频电磁干扰工况。随后切换至Modbus TCP配置界面，启用标准从站模式，固定通讯端口为默认502端口，设置TCP侧静态IP为192.168.2.200，适配WinCC监控网段。依托网关数据采集器功能，搭建完整的寄存器地址映射对照表，精准匹配PLC内部工艺寄存器与Modbus 4x保持寄存器，完成320路焊接压力、气密值、电芯温度等模拟量点位，以及86路设备故障、启停状态、联锁信号等数字量点位的一一映射，同时开启数据降噪、异常数据过滤、断线缓存功能，设置10s本地数据缓存，防止网络瞬时波动造成的数据断档，完成配置后保存参数并重启网关生效。

第三步：罗克韦尔Studio5000 PLC组态与程序适配

打开CompactLogix 5380配套Studio5000编程软件，接入设备RSLinx通讯链路，扫描识别在线PLC设备，导入塔讯TX161网关专属EDS设备描述文件，完成网关设备注册，使PLC可精准识别EtherNet/IP从站设备。在工程I/O树形目录中添加TX161网关从站设备，匹配网关前期配置的IO字节长度，设置RPI数据刷新周期为50ms，兼顾数据实时性与设备运行稳定性，适配锂电产线高速生产节拍。组态完成后编写轻量化梯形图交互程序，全程不改动原有成熟生产控制逻辑，仅新增数据交互子程序：将PLC实时采集的激光焊接温度、模组压紧力、气密性检测压力、电芯绝缘电阻、设备运行频率等核心工艺参数，批量写入网关EIP输出缓冲区；同时实时读取网关输入缓冲区数据，接收WinCC上位下发的产线启停授权、工艺配方切换、故障复位、节拍微调等控制指令，实现底层设备与上位系统的双向数据互通。程序编写完成后进行离线编译，排查无报错后下载至PLC控制器，切换至在线运行模式，监控I/O缓冲区数据刷新状态，确认PLC与网关EtherNet/IP总线协议通讯正常、数据交互无异常。

第四步：WinCC SCADA系统通讯组态与画面搭建

在中控室WinCC V7.5项目工程中，新建Modbus TCP通讯驱动，创建TCP连接通道，填入网关Modbus TCP侧IP地址192.168.2.200、端口502，启用持续轮询模式，设置500ms数据采集周期，保障上位系统数据实时更新。依据网关预设的寄存器映射表，批量导入所有工艺变量与状态变量，分类绑定模拟量参数、数字量状态、故障代码、控制指令等点位，规避单点手动录入的误差与低效问题。随后完成SCADA监控画面搭建，分别设计产线总览界面、工艺参数实时曲线界面、故障报警弹窗界面、历史数据归档界面、生产报表统计界面，实现PACK全工序数据可视化展示。同时配置数据归档规则，设置核心工艺数据永久存储、异常数据标记高亮、故障信息弹窗声光提醒，完善数据追溯基础功能，彻底替代原有人工手抄数据模式，实现工业自动化数据全自动采集与监控。

第五步：分级联调、抗干扰优化与72小时满载稳定性测试

为保障现场落地零故障，采用分级调试模式，逐步打通全链路数据通道。第一阶段为空载通讯调试，单独测试PLC与网关、网关与WinCC的单向、双向数据传输，核对寄存器点位数据一致性，排查报文丢失、数据错位、延迟超标等问题；第二阶段为单工序联机调试，依次测试电芯堆叠、激光焊接、气密检测、高压测试各工序数据传输与指令响应，验证联锁信号、故障报警、配方切换功能的准确性；第三阶段为整条产线满载联机调试，模拟24h连续生产工况，优化网关滤波参数、报文刷新周期，针对性抑制车间焊接设备、变频器产生的电磁干扰，解决数据抖动问题。调试完成后启动72小时不间断满载老化测试，全程记录协议转换延迟、数据包丢失率、设备在线率、数据偏差值，最终实测通讯延迟稳定≤3ms，丢包率低于0.002%，所有点位数据交互精准无误，满足锂电产线严苛生产标准。

第六步：工业物联网平台对接与项目落地验收

通讯链路稳定运行后，将WinCC归档的全工序生产数据、设备状态数据、工艺参数数据，通过标准数据接口上传至企业工业物联网平台，完成底层工业网关、中层SCADA监控、顶层物联网云平台的三级数据贯通。依托协议转换与数据采集能力，实现产线OEE稼动率、产能产量、能耗数据、不良品数据的自动统计与云端可视化展示，支持管理人员远程移动端、电脑端实时监控车间生产状态。最后整理施工文档、组态参数、测试报告、点位对照表，完成现场工艺调试、人员操作培训、系统试运行验收，正式实现异构总线协议互通、全自动数据采集、数字化监控与远程运维的全方位升级，圆满完成本次工业自动化数字化改造项目。

七、项目实施前后效果量化对比

八、落地应用实际效果

项目上线稳定运行12个月，塔讯TX161工业网关在PACK车间复杂工况下无一次通讯中断，依托协议转换能力彻底打通EtherNet/IP与Modbus TCP两条总线协议通道。WinCC系统实时存储全工序上万条工艺曲线，电芯不良率由改造前1.13%下降至0.47%，依靠精准的数据采集实现工艺参数精细化调校。工业物联网平台远程看板实时展示全线产能、能耗、设备故障信息，工厂管理人员无需驻场车间即可完成生产管控。网关本身具备免维护运行特性，仅季度巡检即可，对比采购第三方OPC服务器方案，整体改造成本节约58%，完美匹配锂电行业快速扩产、低成本数字化升级的行业需求。

九、案例总结

锂电PACK作为新能源高增长赛道，大量存量产线均采用罗克韦尔EtherNet/IP控制系统搭配WinCC上位监控的组合架构，总线协议异构是数字化转型普遍卡点。塔讯TX161智能网关融合协议转换、数据采集、边缘处理多重能力，作为轻量化工业网关替代传统复杂的OPC通讯方案，在不改动原有成熟控制逻辑的前提下，低成本打通控制层与监控层数据链路，补齐工业自动化数据采集短板，为锂电工厂工业物联网体系搭建筑牢底层硬件基础，具备极强的行业复制落地价值。
