Modbus TCP转EtherNet/IP工业网关｜半导体晶圆检测制程异构总线对接方案

一、应用现场概况

本项目落地于华东半导体企业12英寸晶圆精密检测制程产线，属于半导体后端封装测试核心工序，车间为Class100高洁净无尘车间，常年恒温恒湿、微震动控制、低电磁辐射干扰，对设备运行精度、数据同步性、系统稳定性、制程可追溯性有着极致严苛的行业标准。整条晶圆检测产线核心主控采用信捷XDH-E系列高端总线PLC，该机型原生支持EtherNet/IP总线协议，具备高速运动控制、高精度脉冲输出、毫秒级总线响应能力，可精准管控晶圆真空传输、微米级对位、多轴伺服同步联动、整机节拍闭环控制，满足半导体精密设备的高速高精度控制需求。各独立检测工位配套部署罗克韦尔Micro800微型PLC，作为就地检测从站控制器，依托高灵敏数据采集能力，负责晶圆表面颗粒、划痕、裂纹、厚度偏差、平整度等微观瑕疵数据采集与初步分析，是晶圆品质判定的核心数据来源。改造前，信捷XDH-E主站依托EtherNet/IP总线协议完成整机运动控制与节拍调度，罗克韦尔Micro800从站默认采用Modbus TCP协议上传检测数据，两类异构总线协议无原生兼容互通通道，形成严重的设备层级数据孤岛。半导体检测制程对数据同步精度要求极高，毫秒级数据滞后、错位、丢失都会导致对位偏差、检测误判、良品错分等品质问题，传统人工统计、单机独立运行模式已无法满足半导体智能制造精密管控标准，亟需通过专用协议转换网关打通双向数据链路，实现主控运动与工位检测的精准联动、数据同步、制程闭环管控。

二、网关核心功能简介

塔讯TX161-RE-EIS/OMB工业智能网关，是针对半导体精密检测设备量身研发的专用智能网关与数据采集器，专项解决国产高端PLC与进口微型PLC异构总线协议互通难题。设备采用双以太网物理隔离架构，本项目全程启用双从站工作模式：EtherNet/IP侧作为标准从站接入信捷XDH-E系列高端总线PLC主站控制网络，Modbus TCP侧以从站模式对接罗克韦尔Micro800系列微型分站PLC，实现EtherNet/IP与Modbus TCP双向无损高速协议转换。网关搭载工业级高性能ARM处理器，协议转换延迟稳定≤3ms，支持高精度数据采样、高频抖动滤波、瞬时断线缓存、电磁辐射抑制、洁净室宽温运行等高端工业特性，完美适配半导体车间高洁净、高精度、弱电磁干扰、设备毫秒级联动的严苛工况。设备无需修改信捷XDH-E原生精密运动控制程序与Micro800检测逻辑，仅通过网页端可视化配置即可完成全域数据映射与双向闭环交互，以轻量化、零改造、高同步的部署方式，打通半导体检测设备控制层级数据链路，补齐半导体精密制程工业自动化数据同步、精密联动、品质溯源短板，为晶圆微观检测、对位校准、不良分拣、设备联动提供可靠的底层硬件支撑。

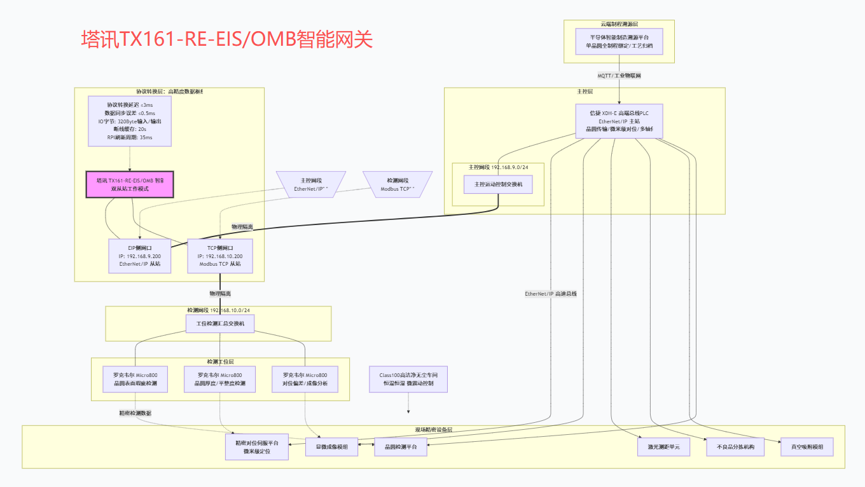

三、系统结构拓扑

本项目采用高精度隔离式分层拓扑架构，链路层级清晰、实时性强、零报文串扰：罗克韦尔Micro800 PLC（Modbus TCP从站）→塔讯TX161-RE-EIS/OMB智能网关（双从站模式：Modbus TCP从站+EtherNet/IP从站）→信捷XDH-E EtherNet/IP主站PLC→晶圆检测平台、精密对位伺服、显微成像模组、激光测距单元、不良品分拣机构、真空吸附模组。现场部署模式为：设备主控机柜搭载信捷XDH-E高端总线PLC，作为整线主站全权负责晶圆传输、精密对位、伺服运动、节拍调度、整机安全联锁等核心高精度控制逻辑；检测工位就地部署罗克韦尔Micro800微型PLC，专项负责显微图像数据预处理、晶圆瑕疵点位采集、厚度平整度检测、工位状态反馈等精细化检测任务；TX161工业网关就近安装于设备主控柜密封DIN导轨区域，双网口物理隔离主控运动控制网段与检测数据采集网段，彻底杜绝检测大数据报文干扰精密伺服运动控制，保障半导体检测设备微米级精度稳定输出，构建半导体行业高标准、高同步的工业自动化精密传输架构。

四、项目原有痛点

异构协议壁垒，主控与检测工位完全脱节：信捷XDH-E主站EtherNet/IP总线协议与罗克韦尔Micro800从站Modbus TCP协议原生不互通，无标准数据交互接口。工位检测的晶圆瑕疵坐标、厚度数据、平整度偏差、不良等级等核心品质数据无法实时上传主控PLC，主控的对位校准参数、运动补偿指令、节拍调节信号也无法下发检测从站，设备运动与品质检测完全脱节，无法实现联动闭环控制。

数据同步滞后，检测误判率居高不下：晶圆微观检测属于微米级精密制程，传统无联动模式下，设备运动对位完成后检测数据未及时同步，极易出现运动偏差与检测数据错位，导致正常晶圆误判不良、瑕疵晶圆漏检、瑕疵坐标定位偏移等问题，月度检测误判损耗高，直接影响晶圆良率与生产效益。

无自动闭环校准，制程精度无法迭代优化：设备长期运行后伺服传动存在微小机械误差，原有架构下检测工位的偏差数据无法回传主控系统，主控无法根据实际检测偏差自动补偿运动参数，只能依靠人工定期停机校准，不仅校准精度低、误差大，还会造成频繁停机，影响产线稼动率。

制程数据碎片化，半导体溯源合规不达标：半导体行业要求单颗晶圆全流程数据可追溯，改造前各工位检测数据独立存储、碎片化严重，无法与主控运动参数、对位参数、生产节拍数据绑定归档，出现品质问题时无法完整复盘制程工况，无法满足半导体行业精密制程溯源与品质管控合规要求。

传统软件中转精度低、稳定性不足：前期尝试采用工控机OPC软件中转数据，依赖操作系统运行，存在数据延迟波动、高频采样丢包、系统卡顿闪退等问题，无法适配半导体高频、高精度数据采集需求，且软件授权与年度维保成本高，无法满足无尘车间长期免维护、高稳定运行要求。

五、整体解决方案

针对半导体晶圆检测制程协议不通、数据不同步、精度无法闭环、溯源缺失的核心痛点，项目部署塔讯TX161-RE-EIS/OMB工业网关作为主控与检测工位双向数据互通的核心枢纽，搭建高精度双从站协议转换数据链路。网关EtherNet/IP侧以标准从站身份挂载至信捷XDH-E主站总线扫描列表，主站高速读写网关IO缓冲区数据；Modbus TCP侧以从站模式对接所有罗克韦尔Micro800检测从站，实时轮询采集各工位精密检测数据，同步转发主控下发的校准与节拍指令。依托网关内置高精度数据采集器功能，全自动采集晶圆瑕疵坐标、厚度偏差、平整度、对位误差、设备运动参数、工位状态等精密点位数据，针对半导体高频采样场景开启高精度滤波、数据对齐、断线缓存、延迟校准功能，彻底解决数据抖动、错位、滞后问题。整套方案无需改动信捷精密运动控制程序与罗克韦尔检测算法，无需大规模改造设备线路，以嵌入式轻量化部署方式打通异构总线协议通道，构建检测数据上传、参数补偿下发、精度闭环校准、制程数据归档的完整管控体系，满足半导体精密制程高精度、高同步、可溯源的严苛生产要求。

六、详细实施过程

本次项目严格遵循半导体无尘车间不停机改造、高精度调试、零污染施工、稳态落地的核心原则，结合晶圆检测制程微米级精度、毫秒级同步的生产特性，分步完成网络规划、网关精调、主从站组态、数据对齐、联调优化与项目验收，全程保障设备精度与生产连续性，具体实施流程如下：

第一步：无尘车间网络勘测、网段隔离与硬件标准化安装

施工前期完成无尘车间设备网络全面勘测，精准排查IP冲突、网络延迟、报文串扰、线路干扰等隐患，结合Class100洁净车间防尘、恒温、微干扰工况，全程采用工业超高柔屏蔽网线、无尘专用防腐接线端子、密封式布线工艺开展硬件部署。严格划分两套物理隔离的独立静态网段，彻底分隔异构总线协议网络，杜绝大数据检测报文干扰精密运动控制：EtherNet/IP主控网段：192.168.9.0/24，专属对接信捷XDH-E主站PLC；Modbus TCP检测网段：192.168.10.0/24，专属对接各工位罗克韦尔Micro800从站PLC。将塔讯TX161智能网关安装于主控柜密封防尘DIN导轨区域，远离伺服驱动器、高频成像模组等微弱干扰源，保障精密数据传输零扰动。设备采用DC24V双路冗余稳压供电，杜绝车间电压微波动导致的通讯瞬断、设备重启问题。网关EIP网口接入主控运动控制交换机，TCP网口独立接入工位检测汇总交换机，实现双网口完全物理隔离。硬件安装完成后逐点开展线路通断、绝缘检测、接地精度测试，全程清理施工杂物、维持车间洁净度，粘贴精准设备标识与布线台账，筑牢高精度硬件通讯基础。

第二步：TX161网关Web端双从站高精度参数配置

通过调试电脑直连网关专属调试端口，匹配设备调试网段，登录内置Web可视化管理后台，轻量化完成双协议从站高精度参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.9.200，匹配信捷XDH-E主站网段，配置输入、输出字节各320Byte，适配大批量精密模拟量检测点位与数字量控制点位传输需求，开启EIP高精度报文校验、微抖动滤波、同步时序校准模式，适配半导体高频精密数据传输工况。随后切换至Modbus TCP配置界面，启用标准从站工作模式，固定通讯端口502，设置TCP侧静态IP为192.168.10.200，兼容多台Micro800工位从站并行接入。依托网关高精度数据采集器功能，搭建工位分区精细化寄存器映射表，完成396路晶圆厚度、平整度、瑕疵坐标、对位偏差、成像亮度等精密模拟量点位，104路工位启停、检测状态、不良标记、校准指令、故障报警等数字量点位的精准一一映射。同时开启高精度数据对齐、微异常过滤、20s本地断线缓存、时序同步补偿功能，彻底解决精密数据抖动、时序错位、瞬时断连丢失问题，参数配置完成后保存固化并重启网关，确保参数长期稳定生效。

第三步：信捷XDH-E PLC组态与同步控制子程序开发

打开信捷配套XDPPro编程软件，在线连接XDH-E主站PLC，导入塔讯TX161专属EDS设备文件，完成网关设备注册，使XDH-E主站可精准识别EtherNet/IP从站设备并建立高速总线连接。在硬件组态界面添加TX161网关，匹配预设IO字节长度，设置RPI数据刷新周期35ms，兼顾伺服运动控制实时性与精密检测数据同步性。全程保留原有成熟的多轴同步运动、微米级对位、真空吸附、整机联锁核心控制程序，仅新增轻量化高精度数据同步子程序，零改动、零风险不影响设备原有精密制程。子程序实现双向闭环联动：一是实时读取各工位Micro800上传的晶圆精密检测数据，自动分析对位偏差与制程误差，写入网关缓冲区归档；二是根据检测偏差数据自动生成运动补偿、对位校准、节拍微调指令，下发至检测从站，实现检测数据反哺主控、制程精度自动迭代。程序编写完成后离线精准编译、逐行排查报错，下载至主站后在线实时监控IO缓冲区数据刷新与时序状态，确认EtherNet/IP总线通讯通畅、数据同步零偏差、指令响应零滞后。

第四步：罗克韦尔Micro800从站Modbus TCP通讯组态配置

逐一对各检测工位罗克韦尔Micro800微型PLC进行通讯组态，打开Connected Components Workbench编程软件，分别修改各工位从站静态IP，统一归入192.168.10.0/24检测网段。启用Micro800内置Modbus TCP服务器功能，优化寄存器地址映射，关闭数据优化访问模式，保障检测数据精准对应网关映射点位，杜绝数据错位、偏移问题。逐一定义各工位上传与接收变量，将本地采集的晶圆微观瑕疵、厚度偏差、平整度数据、工位运行状态实时写入Modbus保持寄存器上传至网关；同时实时读取网关下发的主控校准参数、对位补偿指令、节拍调节信号，同步更新工位检测参数与运行状态。所有从站均设置永久在线连接、断线重连快速响应机制，保障多分站并行高精度数据交互，实现检测工位与主控系统毫秒级精准联动。

第五步：高精度分级联调、时序优化与96小时满载稳定性测试

为保障半导体精密制程零风险改造落地，采用由点到面、精度优先的分级不停机调试方案。第一阶段为单点精准通讯调试，逐台测试Micro800从站与网关、网关与XDH-E主站的双向数据传输，逐点核对精密检测数据、时序同步性、指令响应精度，彻底排查报文错位、微延迟、数据偏差问题；第二阶段为单工位联动调试，模拟晶圆完整检测流程，验证数据上传、偏差分析、参数补偿、指令下发的闭环联动效果，校准数据同步时序；第三阶段为全线满载联调，模拟大批量晶圆连续检测工况，针对性优化网关时序校准、高频滤波参数，彻底消除无尘车间微弱电磁干扰导致的数据微抖动问题，保障微米级检测精度恒定。调试完成后启动96小时不间断满载高精度老化测试，全程记录协议转换延迟、数据同步误差、丢包率、精度偏差，最终实测系统通讯延迟稳定≤3ms，数据同步误差≤0.5ms，丢包率低于0.001%，完全满足半导体精密检测制程超高精度生产标准。

第六步：制程溯源落地、人员培训与项目整体验收

通讯链路稳定运行后，将主控运动参数、工位精密检测数据、偏差补偿数据、设备运行状态数据同步上传企业半导体智能制造溯源平台，实现单颗晶圆制程参数全绑定、全归档、全溯源，完成设备层、控制层、检测层、云端溯源层四级数据贯通，完全满足半导体行业制程合规管控要求。项目收尾阶段，完整整理无尘车间施工台账、精密点位映射表、组态参数、精度测试报告、设备运维手册，对车间工艺员、精密设备运维人员、质检人员开展专项培训，规范网关巡检、参数校准、精度排查、日常运维流程。经过空载、半载、满载、极限精度多工况试运行验收，系统同步精度、稳定性、溯源性、联动性各项指标全部达标，正式完成晶圆检测产线工业自动化高精度数字化升级，实现异构协议互通、精密联动闭环、制程自动校准、全维度品质溯源的全方位落地。

七、项目实施前后效果量化对比

八、落地应用实际效果

项目上线稳定运行11个月以来，塔讯TX161工业网关在半导体无尘高精度、连续生产工况下零通讯中断、零数据偏差、零设备故障，依托超高精度协议转换与数据采集器性能，彻底打通信捷XDH-E EtherNet/IP与罗克韦尔Micro800 Modbus TCP异构总线协议数据通道，彻底解决晶圆检测制程长期存在的主控与检测工位数据不同步、精度无法闭环、溯源缺失的核心痛点。设备实现运动控制与精密检测的毫秒级联动，检测数据实时回传主控系统，自动完成伺服对位偏差补偿、制程参数迭代优化，彻底杜绝人工校准带来的精度误差与停机损耗，晶圆检测误判、漏检问题大幅改善，产品良率稳步提升。单颗晶圆全制程工艺参数、检测数据、设备工况数据实现全维度、连续化归档绑定，品质问题可一键溯源、精准复盘，完全满足半导体行业精密制程合规管控标准。相较于传统OPC软件中转方案，硬件式智能网关无系统依赖、无数据波动、无高频丢包，适配无尘车间长期免维护运行需求，大幅降低工业自动化系统运维成本与人力投入，为半导体精密检测设备高精度、智能化、数字化管控提供坚实硬件支撑。

九、案例总结

半导体晶圆检测作为芯片制造核心精密制程，对设备联动同步性、数据精度、制程稳定性、溯源合规性要求极致严苛，行业普遍存在国产信捷高端PLC主控搭配进口罗克韦尔微型PLC分站的混合架构，两类设备总线协议异构导致的数据不同步、精度不闭环，是半导体精密设备智能化升级的核心瓶颈。塔讯TX161-RE-EIS/OMB智能网关以双从站硬件级协议转换模式，无需改动原有精密运动控制与检测算法，轻量化、零风险实现国产PLC与进口PLC的高精度双向数据互通。设备凭借毫秒级同步、微抖动滤波、长期高稳定、免维护的优异性能，完美适配半导体无尘精密工况，有效补齐半导体工业自动化高精度数据联动、制程闭环优化、全维度溯源的技术短板。项目落地后显著提升晶圆检测精度、产品良率与设备稼动率，大幅降低运维成本与生产损耗，全面满足半导体行业精密生产合规要求，在晶圆检测、芯片封装、精密光学检测、高端电子制造等高精度场景具备极高的行业复制推广价值。
