在消费电子BOM表上，MCU选型永远是一场妥协：8位机便宜但算不动、跑不了复杂逻辑，32位ARM Cortex-M0+性能够用但封装大、单价高、外围还得配一堆稳压和基准源。普冉半导体最新推出的MS32C001-C系列，直接把这个两难局面撕开了一道口子。这是一颗基于ARM Cortex-M0+内核的32位微控制器，最高24MHz主频，集成18KB Flash和1.5KB SRAM，却把封装压缩到了QFN16和QFN20两种3×3mm的极致尺寸。
最狠的一刀砍在供电上——工作电压1.7~5.5V，全范围直接跑满24MHz，不需要任何外围LDO，无论是单节锂电的3.0~4.2V、USB的5V，还是3.3V逻辑系统，一颗芯片通吃。批量单价预估落在0.3~0.5元区间，直接对标传统8位MCU的价位。至为芯在接触大量快充配件、小家电和便携设备客户后发现，工程师真正需要的不是Pin2Pin替代，而是一个无痛升级跳板——用8位机的BOM成本，获得32位M0+的真实性能余量，MS32C001-C恰好卡在这个甜蜜点上。

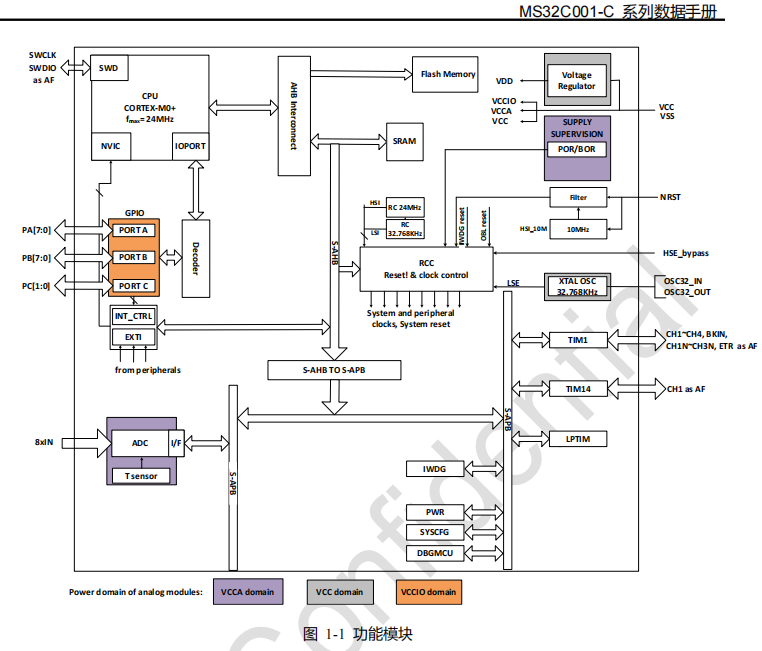

翻开数据手册V0.7，这颗芯片的硬核配置远超同价位产品。Cortex-M0+内核采用2级流水冯诺伊曼架构，单周期32位乘法器，NVIC支持4级中断优先级和尾链优化，中断响应延迟极低。存储方面，18KB Main Flash支持4KB最小单位写保护，外加768字节Information区域存放Option bytes、128位UID、工厂校准值和用户OTP，Boot模式可通过Option byte配置从Main Flash或SRAM启动。

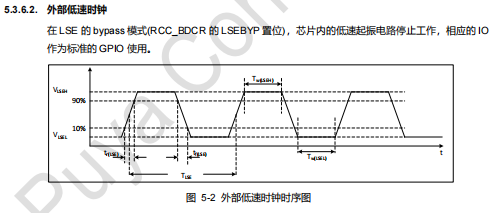

时钟系统极为灵活：内部24MHz HSI出厂校准精度达±1%，温漂在全电压全温度范围内控制在±4%以内，稳定时间仅2~4μs；同时集成32.768kHz LSI，功耗低至210nA，并支持外部4~32MHz高速时钟和32.768kHz低速晶振输入。模拟外设是另一大亮点——12位SAR-ADC支持最多8个外部通道和3个内部通道（温度传感器、VREFINT、Vcc/3），参考电压可选内置1.5V/2.048V/2.5V缓冲基准或Vcc，校准值固化在Info Flash中，无需外挂精密基准源即可在全电压范围保持有效位数9.1位。
定时器资源更是越级配置：16位高级定时器TIM1提供4路PWM输出加3路带死区互补信号，足以直接驱动半桥或全桥MOS；通用定时器TIM14和16位低功耗定时器LPTIM覆盖从微秒级PWM到秒级定时唤醒的全场景。QFN20提供18个I/O、QFN16提供15个I/O，全部支持外部中断和5V容忍。可靠性方面，HBM ESD达到6kV，EFT 4kV，Flash支持1万次擦写和20年数据保持。这些参数组合在一起，让它在3×3mm的方寸之间具备了远超8位机的系统级能力。
把参数翻译成工程师实际踩过的坑，MS32C001-C解决的正是五个最痛的量产焦虑。升级焦虑：从STM8或8051迁移到32位M0+，18KB Flash和1.5KB SRAM的余量刚好够跑轻量协议栈加状态机加ADC滤波，不会因为Flash不够用而被迫换更大封装。漏电焦虑：Stop模式下，LPR调节器仅保持1.50μA，配合LPTIM定时唤醒，平均电流可以做到微安级，纽扣电池供电的无线传感器节点一颗芯片撑三年不是问题。
BOM焦虑：内置三种高精度缓冲参考源，ADC采样无需外挂基准IC；内部HSI出厂校准到±1%，省掉外部晶振；TIM1自带死区互补输出，省掉外置栅极驱动IC，整板BOM元件数量直接砍掉30%以上。宽压焦虑：1.7~5.5V全范围不降频运行，单节锂电从满电4.2V放到欠压3.0V全程不掉速，5V USB直接供电无需LDO，系统级故障率显著降低。
国产替代焦虑：ARM Cortex-M0+生态完全开放，Keil、IAR、GCC全部支持，代码可复用性远超封闭架构，至为芯作为授权代理商提供FAE全程技术支持，从选型、原理图审核到量产烧录一站式兜底，这五个焦虑覆盖了从研发到量产的全生命周期，每一个都被硬件特性精准命中。
结合至为芯服务的大量客户案例，MS32C001-C至少五类场景已经跑通。快充协议辅助控制：搭配英集芯IP2228或IP6557等方案，用GPIO模拟I²C或UART接管系统管理，NTC温度监控、数码管功率显示、按键检测、异常状态LED灯效，以不到0.5元的BOM增量换来方案的完全可编程灵活性。
电池供电智能传感器：Stop模式1.50μA配合LPTIM定时唤醒，间隔数秒至数小时采集一次数据，GPIO模拟单总线或UART发给射频模块，纽扣电池可维持数年。
微型电机驱动：TIM1的4路PWM加死区互补直接驱动半桥或全桥MOS栅极，实现正反转与调速，1.7~5.5V宽压让单节锂电和5V USB供电共用同一套硬件。电子烟与加热不燃烧设备：12位ADC配合内置2.5V精密基准，精确采样雾化器电阻和电池电压，实现恒功率输出与低电压保护，GPIO模拟I²C连接OLED屏显示口数和电量。
小家电与PC外设：电动牙刷的触摸按键加LED呼吸调光、智能插座的继电器控制加功耗计量、TWS充电仓的入仓检测加电量显示，这些场景功能明确但不需要复杂操作系统或高速通信，恰好落在MS32C001-C够用就好、多余不要的设计甜蜜点上。
对于消费电子客户而言，这意味着用一颗3×3mm、不到五毛钱的32位MCU，替代原来需要多颗逻辑芯片或昂贵主控才能完成的功能组合。
选型只是第一步，量产才是真正的考验。至为芯作为普冉半导体授权代理商，为MS32C001-C客户提供的不只是原厂正品和稳定交期，更是一整套从芯片到产品的落地服务包。样品与开发支持方面，QFN16和QFN20两种封装样品即时供应，提供可编译的Keil工程模板，覆盖ADC校准读取、Stop-LPTIM唤醒、TIM1互补PWM输出、内置参考电压切换等核心应用场景。
针对从STM8或传统8位机迁移的客户，提供外设对照表和寄存器配置示例，大幅缩短评估周期。量产保障方面，Option byte配置指导涵盖SWD引脚映射、BOR阈值选择、NRST与PC0功能切换，Flash写保护分区建议和未用引脚模拟输入配置规范，这些细节直接决定量产良率和现场返修率。遇到Stop模式唤醒异常、ADC采样漂移、GPIO模拟通信时序问题，至为芯技术团队可直接介入排查，缩短客户研发周期。
在国产MCU内卷加剧的当下，芯片本身的能力只是一半，另一半是谁能帮你把它用对，至为芯要做的，就是让每一位工程师在拿到MS32C001-C这颗料时，不仅知道它能做什么，更确信它一定能做成。
