EtherNet/IP转Modbus TCP工业网关｜TX161打通白车身焊装MES数据孤岛

一、应用现场概况场景

本项目落地于华东整车制造企业乘用车白车身焊装主线车间，为整车制造核心工序产线，全线承担车身底盘、侧围、顶盖、四门两盖的点焊、弧焊、铆接、夹具定位等核心生产工序，年产乘用车车身15万台以上，实行24h两班不间断连续生产模式。产线核心控制单元采用汇川AM500系列高端可编程控制器，作为全线EtherNet/IP总线主站，统一管控28台焊接机器人、16套伺服定位夹具、8组点焊机组、全线安全联锁系统与节拍调度逻辑，设备动作高速、联锁逻辑精密，对控制实时性、稳定性要求极高。车间中控工控机搭载标准化MES生产执行系统，通讯协议为Modbus TCP，主要负责生产工单下发、工序报工、设备状态统计、生产质量追溯、产能核算、物料匹配管控等管理层业务。改造前，产线控制层采用专属EtherNet/IP总线协议，MES管理层采用Modbus TCP总线协议，两套网络完全独立、无原生互通通道，形成严重的数据孤岛。车间焊接设备密集、大电流焊机频繁启停，电磁干扰强度高，对工业物联网数据采集、协议转换设备的抗干扰能力与长期运行稳定性有着严苛要求，同时车企对生产数据可追溯、设备OEE精准统计、工艺参数闭环管控有着严格的行业合规标准，亟需搭建自动化数据交互链路完成数字化升级。

二、网关核心功能简介

塔讯TX161-RE-EIS/OMB作为工业自动化领域专用的智能网关与数据采集器，是解决异构总线协议互通、打通车间层级数据壁垒的核心工业网关硬件设备。设备采用双以太网物理隔离架构，严格遵循本次项目双从站工作模式：EtherNet/IP侧作为从站接入汇川AM500系列高端PLC主站控制网络，Modbus TCP侧同样以从站模式对接车间工控机搭载的MES生产执行系统，实现CIP协议与Modbus TCP协议的双向无损协议转换。网关搭载工业级ARM高性能处理器，协议转换延迟稳定≤3ms，支持边缘数据清洗、断线缓存、抗脉冲干扰、数据降噪等功能，完美适配汽车焊装车间机器人高频启停、焊机强电磁辐射、设备密集干扰强的复杂工况。作为工业物联网底层核心接入设备，无需修改原有PLC控制程序与MES系统逻辑，仅通过网页端可视化配置即可完成跨层级数据映射，轻量化实现设备层、控制层、管理层的数据贯通，是汽车制造数字化升级的轻量化、高可靠解决方案。

三、系统结构拓扑

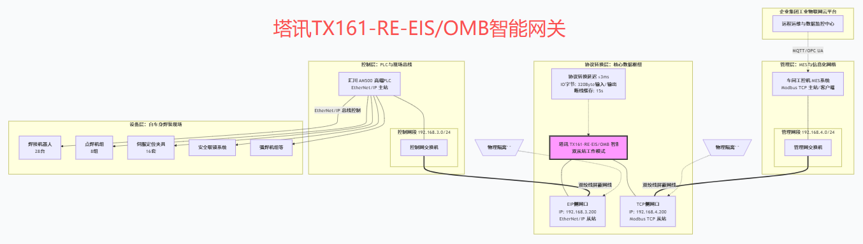

四、项目原有痛点

1. 总线协议异构，控制层与管理层完全割裂：汇川AM500主站PLC基于EtherNet/IP总线完成设备控制，MES工控机基于Modbus TCP协议收发数据，两类主流总线协议底层架构不兼容，无原生数据互通接口。生产过程中的焊接电流、焊接压力、保压时间、夹具定位偏差、机器人运行转速等核心工艺数据无法自动上传MES系统，彻底阻断车间数字化数据链路。
2. 人工填报误差大，生产追溯体系失效：改造前所有产线生产产量、设备故障时长、工艺参数、不良品信息均由班组人员每小时手动填报录入MES系统，人工录入误差率高达7.3%，数据滞后、错填、漏填问题频发。当出现车身焊接虚焊、漏焊、变形等质量缺陷时，无法调取对应时段设备运行工艺数据，质量追溯无有效数据支撑，售后质量复盘难度极大。
3. MES工单无法自动下发，生产调度效率低下：MES系统生成的生产工单、车型切换配方、生产节拍调整指令无法自动下发至AM500主站PLC，每次车型换产、工单切换均需要技术人员现场手动修改PLC程序参数，单次换产调试耗时15-20分钟，频繁影响产线生产节拍，造成产能损耗。
4. 设备OEE统计失真，设备运维管控滞后：产线设备稼动率、故障率、待机时长、能耗数据无法自动归集，MES系统统计数据完全依赖人工上报，数据失真严重，管理层无法精准定位设备低效、故障高发点位，设备预防性维护体系无法落地，每月因设备突发故障导致的停机损耗超8小时。
5. 传统通讯方案稳定性差、运维成本高：前期尝试采用工控机加装OPC软件中转数据，依赖操作系统运行，极易受系统卡顿、病毒、死机影响，每月平均出现2-3次通讯中断问题，且软件授权、年度维保费用高昂，无法适配焊装车间高强度连续生产工况，缺乏适配工业现场的专用智能网关与数据采集器设备。

五、整体解决方案

针对白车身焊装车间异构总线协议互通难、数据采集滞后、生产管控脱节的核心问题，项目部署塔讯TX161-RE-EIS/OMB工业网关作为跨层级数据中转核心设备，构建双从站协议转换数据链路。网关EtherNet/IP侧以从站身份挂载至汇川AM500 PLC主站扫描列表，PLC主动读写网关IO缓冲区数据；Modbus TCP侧以从站模式接入车间MES工控机网络，MES系统通过标准502端口轮询网关寄存器数据，实现双向高速数据交互。依托网关内置高性能数据采集器功能，全自动采集全线焊接工艺参数、设备运行状态、故障代码、生产节拍数据，同时对焊机高频干扰产生的波动数据进行滤波降噪处理，保障数据精准稳定。网关支持本地断线缓存功能，网络瞬时波动时自动留存现场数据，杜绝数据丢失。整套协议转换解决方案无需改动原有PLC精密控制逻辑与MES系统业务架构，不新增繁琐布线，以嵌入式轻量化部署方式打通控制层与管理层数据通道，完善工业自动化管控体系，支撑车间工业物联网数字化、可视化、可追溯升级，同时大幅降低系统运维成本。

六、详细实施过程

本次项目结合汽车焊装车间高精密、不间断生产、强电磁干扰的工况特点，采用不停机分步施工、逐级调试、稳态落地的实施原则，严格按照标准化工业施工流程推进，全程保障产线正常生产，精准完成总线协议转换、数据采集与系统对接，详细实施步骤如下：

第一步：现场网络勘测、网段规划与硬件标准化安装

施工前期完成焊装车间生产网络全面勘测，规避原有设备网络冲突、IP地址重叠、网络串扰等问题，结合车间大电流焊机、机器人电磁干扰环境，全程采用工业屏蔽超六类网线、防雷接线端子完成硬件部署。严格划分两套物理隔离的独立网段，彻底分隔异构总线协议网络：EtherNet/IP控制网段：192.168.3.0/24，专属对接汇川AM500主站PLC及底层焊装设备；Modbus TCP管理网段：192.168.4.0/24，专属对接车间MES工控机。将塔讯TX161智能网关安装于焊装主线主控柜空余DIN导轨位置，远离焊机电源、变频器、接触器等强干扰设备，保障设备散热与信号稳定。硬件供电采用DC24V双路冗余稳压电源，杜绝车间电压波动、瞬时压降导致的网关重启、通讯中断问题。分别将网关EIP网口接入底层控制交换机、TCP网口独立接入MES管理交换机，实现双网口物理隔离。硬件安装完成后逐点开展线路通断、绝缘、接地电阻测试，粘贴设备标识与布线标签，筑牢硬件通讯基础。

第二步：TX161网关Web端双从站精细化参数配置

通过调试电脑直连网关调试端口，匹配网关调试网段，登录内置Web可视化管理后台，无需安装专业软件，轻量化完成双协议从站参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.3.200，匹配AM500 PLC控制网段，配置输入、输出字节各320Byte，适配车间大批量模拟量、数字量点位传输需求，开启EIP报文校验、电磁抗干扰滤波、高速传输模式，适配焊装车间复杂电磁工况。随后切换至Modbus TCP配置界面，启用标准从站工作模式，固定通讯端口为502，设置TCP侧静态IP为192.168.4.200，适配MES工控机通讯网段。依托网关数据采集器功能，搭建精细化寄存器映射表，完成420路焊接电流、焊接压力、保压时长、夹具定位偏差、机器人运行温度等模拟量工艺点位，112路设备启停状态、故障代码、安全联锁信号、工单状态等数字量点位的精准一一映射。同时开启数据降噪、异常数据过滤、15s本地断线缓存功能，规避电磁干扰导致的数据抖动、网络瞬时断连数据丢失问题，参数配置完成后保存重启网关，确保所有参数永久生效。

第三步：汇川AM500 PLC组态与通讯子程序开发

打开汇川AM500配套InoProShop编程软件，在线连接主站PLC设备，导入塔讯TX161网关专属EDS文件，完成网关设备注册，使AM500主站可精准识别EtherNet/IP从站设备。在PLC硬件组态界面添加TX161网关，匹配网关预设的IO字节长度，设置RPI数据刷新周期40ms，兼顾焊装设备高速控制实时性与数据传输稳定性。全程保留原有成熟焊接联锁、夹具定位、机器人协同控制核心程序，仅新增轻量化数据交互子程序，不影响产线正常生产逻辑。子程序核心功能分为双向交互：一是实时采集全线焊接工艺参数、设备运行状态、故障报警信息，批量写入网关EIP输出缓冲区；二是实时读取网关输入缓冲区数据，接收MES系统下发的生产工单、车型配方、节拍调整、故障复位指令，完成底层设备参数同步更新。程序编写完成后离线编译排查报错，下载至PLC后在线监控IO缓冲区数据刷新状态，确认EtherNet/IP总线协议通讯通畅、数据交互实时精准。

第四步：MES工控机Modbus TCP通讯组态与报表配置

在车间MES系统后台新建Modbus TCP通讯驱动，创建专属TCP连接通道，填入网关Modbus TCP侧IP地址与502端口，启用持续轮询模式，设置400ms数据采集周期，保障管理层数据实时同步。依据网关预设的寄存器映射表，批量导入所有工艺参数、设备状态、故障信息、控制指令变量，完成点位精准绑定，彻底替代人工手动录入模式。随后优化MES系统界面与报表功能，新增焊装工艺曲线监控、设备故障统计、产能自动报工、不良品溯源、OEE自动核算等功能模块，配置数据永久归档、异常数据高亮标记、故障日志自动存储规则，实现白车身焊装全工序数据可视化、数字化管控，完善工业物联网数据追溯体系。

第五步：分级联调、抗干扰优化与96小时满载稳定性测试

为保障改造零风险落地，采用分级不停机调试方案，逐级打通全域数据链路。第一阶段为单点通讯调试，分别测试PLC与网关、网关与MES工控机的双向数据传输，核对寄存器点位数据一致性，排查报文错位、延迟超标、数据丢失等问题；第二阶段为单设备联机调试，依次测试焊接机器人、点焊机组、伺服夹具的数据上传与指令下发功能，验证工艺数据采集、工单切换、故障上报的准确性；第三阶段为全线满载联调，模拟整车批量生产工况，针对性优化网关电磁滤波参数、报文刷新间隔，彻底解决焊装车间大电流设备干扰导致的数据抖动问题。调试完成后启动96小时不间断满载老化测试，全程记录协议转换延迟、数据包丢包率、设备在线率，最终实测系统通讯延迟稳定≤3ms，整体丢包率低于0.001%，双向数据交互零异常、指令响应零滞后，完全满足车企高精度生产管控标准。

第六步：平台对接、人员培训与项目整体验收

通讯链路稳定运行后，将MES系统归集的焊装生产数据、工艺数据、设备运维数据同步上传企业集团工业物联网云平台，实现车间生产状态远程可视化监控、产能数据分析、设备运维预警，完成底层设备、车间管控、云端运维的三级数据贯通。项目收尾阶段，完整整理施工图纸、点位映射表、组态参数、测试报告、运维手册，对车间操作人员、设备运维人员、工艺人员开展专项培训，讲解网关日常巡检、参数查看、简单故障排查方法。经过空载、半载、满载多工况试运行验收，系统各项指标均达标，正式完成车间工业自动化数字化升级改造，实现异构总线协议互通、全自动数据采集、MES闭环管控、远程运维的全方位落地。

七、项目实施前后效果量化对比

八、落地应用实际效果

项目上线稳定运行11个月以来，塔讯TX161工业网关在白车身焊装强电磁、高负荷连续生产工况下零通讯中断、零设备故障，依托稳定的协议转换与数据采集器能力，彻底打通EtherNet/IP与Modbus TCP异构总线协议数据通道，彻底解决长期困扰车间的控制层与管理层数据孤岛问题。MES系统实现焊装全工序工艺参数、设备状态、生产数据的全自动实时采集与归档，人工填报环节彻底取消，数据精准度、实时性全面达标，完全满足车企生产质量追溯合规要求。车型换产、配方切换由人工现场调试改为MES系统远程一键下发，大幅缩短换产停机时间，有效提升产线有效产能。依托精准的设备OEE统计与故障数据归集，设备运维团队可精准定位设备薄弱点位，开展预防性维护，设备突发故障率大幅降低，生产稳定性显著提升。同时，全域生产数据同步上传企业工业物联网平台，管理层可远程实时监控车间产能、设备状态、生产良率，实现精细化、数字化生产管控。相较于传统软件OPC中转方案，硬件式智能网关不受操作系统限制，抗干扰能力强、免维护运行、成本低廉，完美适配汽车焊装高强度工业现场工况，为车企智能制造升级提供高性价比、高可靠性的硬件支撑。

九、案例总结

汽车白车身焊装作为整车制造核心工序，是汽车工业自动化与智能制造升级的核心场景，行业普遍存在国产高端PLC与MES系统总线协议不匹配、数据采集自动化程度低、生产管控滞后的痛点。塔讯TX161-RE-EIS/OMB智能网关以双从站协议转换架构，无需改动原有核心生产控制逻辑，轻量化实现汇川AM500 EtherNet/IP主站与MES Modbus TCP从站的双向数据互通，兼顾了生产控制的实时性与数据采集的完整性。设备凭借优异的抗干扰、高稳定、低运维特性，适配焊装车间复杂工业工况，有效解决异构总线协议互通难题，补齐车间工业物联网底层数据采集短板，实现生产、设备、质量、运维数据的全域贯通。项目落地后显著提升产线生产效率、产品良品率与数字化管控水平，大幅降低运维与生产损耗成本，在汽车制造行业焊装、总装、涂装等多场景具备极高的复制推广价值。
