DeviceNet转EtherNet/IP工业网关｜橡胶轮胎生产线异构PLC总线通讯互通案例

一、应用场景概述

本项目落地于大型轮胎智能制造生产基地，针对橡胶轮胎核心工段——密炼、硫化连续化生产线完成智能化通讯改造。密炼与硫化是轮胎生产中决定橡胶材质韧性、耐磨度、成型精度与产品合格率的核心关键工序，整体产线涵盖橡胶密炼混炼、温控塑化、压延挤出、胎胚成型、高温硫化、恒温保压、冷却定型全连续化流程，广泛应用于乘用车轮胎、商用车轮胎、工业橡胶制品的规模化量产。该类重工高温产线具备24小时不间断连续运行、工序联动性强、温控精度要求高、设备启停频繁、变频负载密集的工况特点，生产过程中密炼转速、胶料温度、硫化压力、恒温时长、设备节拍同步性，直接决定轮胎橡胶的混炼均匀度、硫化成型质量与批次稳定性，对整套控制系统的实时性、同步性、稳定性有着极高的工业级要求。

本项目整条轮胎产线的生产任务调度、全工序节拍统筹、产线联动逻辑、故障集中管控、上位MES生产系统与SCADA监控平台数据对接、批次生产参数总控，全部由信捷XDH-E系列高端PLC搭建EtherNet/IP总线主站统一管控。信捷XDH-E工控系统运算性能强、总线稳定性高，依托EtherNet/IP高速以太网总线的低延迟、高同步、抗干扰优势，完美适配轮胎产线连续化、高负载、高精度的整体调度需求，承担整线顶层生产管控、工艺参数下发、全局逻辑联锁的核心职能。而现场密炼机、硫化机、挤出压延设备、恒温温控模组、液压压力传感器、变频驱动单元、冷却输送机构等现场执行设备，全部由汇川AM400系列PLC搭建DeviceNet总线主站完成本地闭环控制，负责密炼转速调节、硫化压力闭环、温度精准调控、设备就地启停、现场信号采集与设备安全保护工作。

改造前，信捷XDH-E EtherNet/IP总线与汇川AM400 DeviceNet总线属于两套完全独立、互不兼容的异构总线体系，无原生通讯对接通道，两套控制系统长期独立运行、数据完全割裂。总控层下发的密炼配比参数、混炼时长、硫化温度、保压压力、生产节拍等核心工艺参数，无法自动同步至现场硫化、密炼设备；而现场设备实时混炼状态、胶料温度波动、液压压力数值、设备运行负载、故障报警代码、工序完成信号等关键生产数据，也无法实时回传至总控系统与上位管理平台。生产全程依靠人工现场抄表、手动改参、人工核对工序，不仅劳动强度大、人工误差高，极易出现胶料混炼不均、硫化温度偏差、压力不稳、成型瑕疵等质量问题，导致轮胎鼓包、脱层、耐磨度不达标等批量缺陷。为彻底打破总线数据孤岛，构建轮胎产线标准化工业物联网数据底座，实现工艺参数自动同步、工序精准联动、生产数据全程追溯，项目部署塔讯TX131-RE-DNS/EIS智能网关，依托专业协议转换能力与高精度数据采集器功能，双向打通EtherNet/IP与DeviceNet稳定通讯链路，全面提升轮胎密炼硫化产线的工业自动化水平与智能制造管控能力。

二、塔讯TX131-RE-DNS/EIS网关功能简介

塔讯TX131-RE-DNS/EIS是针对重工制造、多品牌PLC异构互联、连续化生产场景量身研发的工业级智能网关，采用双从站独立架构，完美适配本次信捷XDH-E EtherNet/IP主站与汇川AM400 DeviceNet主站的跨品牌、跨协议组网场景，高度适配轮胎车间高温、高粉尘、强变频干扰、高负载、24小时连续运行的恶劣工况，集双向协议转发、边缘数据采集、设备联动同步、物联网上云、安全联锁防护、远程运维管控于一体，是橡胶重工产线智能化改造的核心工业网关设备。

设备搭载硬件级底层协议转换能力，深度兼容EtherNet/IP与DeviceNet两大主流工业总线协议，无需修改原有PLC程序、无需二次开发编程，即可实现两套系统数据透明双向传输。EtherNet/IP侧以标准从站身份接入信捷XDH-E主站网络，支持10/100M自适应工业以太网，可稳定承载大批量工艺参数、节拍指令、联锁控制信号的高速传输，支持自定义毫秒级刷新周期，满足密炼硫化工序高速联动的控制需求；DeviceNet侧以标准从站挂载至汇川AM400主站总线，支持125Kbps、250Kbps、500Kbps多档位波特率自适应，硬件芯片直接完成协议解析与数据转发，延迟极低、无数据丢包、无信号失真，完全适配重工设备高负载、高干扰工况下的稳定数据传输要求。

网关内置高精度工业数据采集器，可双向实时采集信捷总控PLC与汇川就地PLC的全部核心寄存器数据，涵盖密炼机转速、胶料混炼时长、硫化腔体温度、液压保压压力、设备运行负载、变频频率、故障报警代码、工序完成状态、批次生产数据等全维度工艺与设备数据。具备数据防抖滤波、异常数据标记、本地边缘缓存、断点续传、时序对齐功能，可有效抵御轮胎车间变频器、液压设备、大功率电机产生的强电磁干扰，彻底解决传统数据采集抖动、失真、滞后问题，为轮胎工艺优化、质量追溯、设备预防性维保提供精准、可靠、完整的数据支撑。

同时设备具备完善的物联网网关拓展能力，可无缝对接轮胎厂区MES生产管理系统、SCADA监控大屏、工业物联网云平台、设备运维管理系统，实现密炼硫化全流程生产数据、设备运行数据、故障数据、工艺参数数据的集中归集、可视化监控、异常自动告警、生产报表自动生成、批次质量全程追溯，彻底打破重工产线传统数据孤岛，补齐橡胶轮胎行业数字化、智能化管控短板。设备采用重工级工业防护设计，支持-40℃~85℃超宽温运行，抗震动、抗粉尘、抗强电磁干扰，自带断线保持、故障自锁、通讯自动重连、参数断电保存功能，完全适配轮胎车间长期连续运行工况，大幅降低设备停机风险与运维成本。

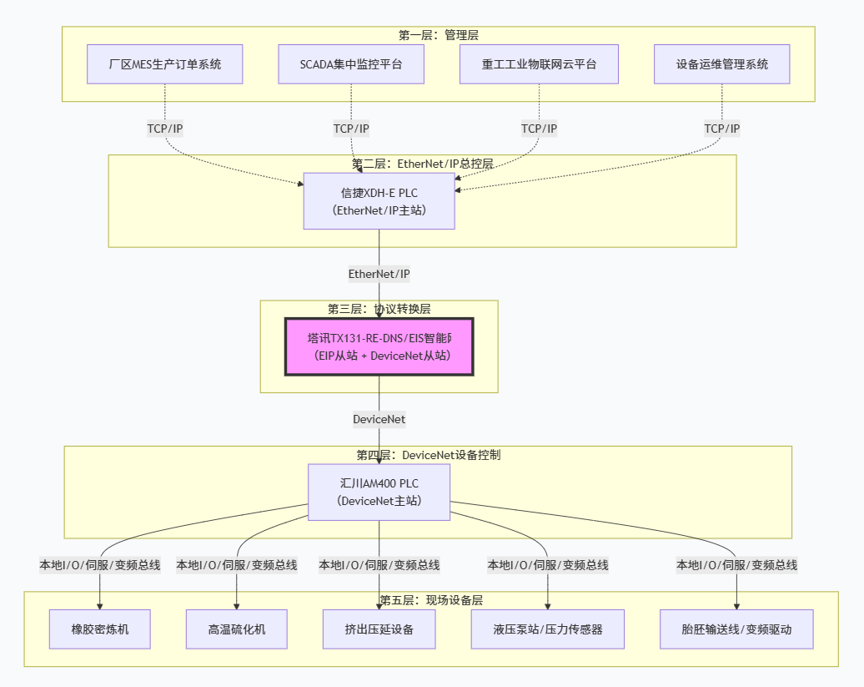

三、系统拓扑结构说明

四、改造前项目核心痛点

1. 异构总线协议孤岛，工序联动断层严重。信捷EtherNet/IP总线与汇川DeviceNet总线属于完全不兼容的两类工业总线协议，无原生通讯通道，两套控制系统独立运行、各自为政。总控下发的硫化温度、保压时间、密炼转速等核心工艺参数无法自动同步现场设备，现场设备的实时温度、压力、负载、故障信息无法上传总控平台，产线工业自动化联动能力严重缺失，多工序协同完全依靠人工配合，生产连贯性差。
2. 人工手动改参误差大，轮胎产品不良率偏高。轮胎密炼、硫化工艺对参数精度、时序性、稳定性要求极高，改造前每批次换产、胶料配方调整、工艺参数优化，均需要运维人员前往现场逐台修改汇川PLC参数，单次参数调整耗时15分钟以上。人工操作存在滞后性与主观偏差，极易出现混炼时长不足、硫化温度不均、保压压力不稳等问题，直接导致橡胶混炼不匀、轮胎成型脱层、鼓包、耐磨性能不达标等质量缺陷，批次不良率居高不下，大幅增加企业原料损耗与生产成本。
3. 硬接线联锁稳定性差，设备故障频发。改造前总控与现场密炼、硫化设备的超温停机、超压保护、过载联锁、工序互锁、急停联动全部依靠继电器硬接线实现。轮胎车间高温、粉尘大、设备震动强、大功率设备干扰密集，长期运行极易出现线路老化、触点氧化、信号接触不良、干扰误触发等问题，每月平均出现3~4次联锁失效、设备误停机、异常报警问题，频繁打断连续化生产，造成大量胶料废料与产能损失。
4. 生产数据无法自动归集，工业物联网建设滞后。现场所有工艺数据、设备运行数据、故障数据、批次生产数据仅存储在汇川AM400本地PLC中，缺乏统一数据采集器实现全域数据上传，无法对接MES、SCADA与物联网平台。生产报表、设备运维记录、工艺参数记录全部依靠人工手抄统计，数据滞后、误差大、无法追溯，难以实现工艺优化、设备预防性维护与精益化生产管理，严重制约产线数字化升级。
5. 故障排查繁琐，停机损失巨大。两套总线网络独立运行，出现工艺异常、设备联动失效、参数偏差、生产故障时，运维人员需要分别排查EtherNet/IP总控网络与DeviceNet就地总线网络，故障定位慢、排查流程繁琐、处置耗时长。轮胎连续化产线一旦停机，不仅造成当前批次胶料全部报废，还会影响整体生产节拍，给企业带来高额的产能与经济损失。

五、整体解决方案设计

本项目秉持完全利旧原有工控设备、不停产错峰施工、低成本升级、零工艺改动的核心原则，依托塔讯TX131智能网关的高性能协议转换能力，搭建双向高速、稳定、抗干扰的总线通讯链路，彻底破除轮胎产线数据孤岛，实现工艺自动同步、设备精准联动、数据全域采集、安全智能联锁，全方位解决生产与运维痛点。

1. 网络参数精准规划：独立划分重工生产专用控制网段，彻底隔离外网与办公网络，杜绝网络干扰影响精密工艺控制。信捷XDH-E EtherNet/IP主站IP：192.168.8.80，网关EIP从站IP：192.168.8.81；DeviceNet总线波特率选用250kbps，适配轮胎多设备、多信号稳定传输需求，规避高速传输干扰问题，汇川AM400 DeviceNet主站站号为2，网关DeviceNet从站站号为11，全程无IP冲突、无站点重叠，网络运行稳定可靠。
2. 双向数据映射定制：严格按照轮胎生产工艺配置点位，正向数据下发（信捷XDH-E→汇川AM400）：批次配方参数、密炼转速设定、混炼时长、硫化目标温度、保压压力、工序节拍指令、设备启停信号、故障复位信号等39组核心工艺控制参数；反向数据上传（汇川AM400→信捷XDH-E）：实时腔体温度、液压压力、设备运行负载、变频频率、故障代码、工序完成状态、设备运行时长、温度压力偏差值等47组采集数据，依托网关高精度数据采集器实现寄存器一对一精准绑定、毫秒级时序同步。
3. 安全联锁体系升级：彻底淘汰老旧不稳定的继电器硬接线联锁，通过TX131工业网关总线数据交互实现软件级闭环安全联锁。总控系统实时抓取现场密炼、硫化设备的温度、压力、负载、运行状态，一旦出现超温、超压、设备过载、工序异常、信号丢失等工况，自动触发设备停机、工序锁定、声光报警机制，从根源杜绝不良品产生与设备损坏，大幅提升重工产线生产安全性。同时配置网关断线保持、故障自锁、数据缓存机制，通讯异常时设备保持当前稳态，避免突发停机导致的胶料报废与设备冲击。
4. 数字化物联网升级：依托网关物联网网关上云能力，将全线工艺数据、设备运行数据、故障异常数据、批次生产数据实时上传厂区MES、SCADA与工业物联网平台，实现生产数据自动归档、工艺全程追溯、设备故障预警、产能数据智能统计、工艺参数迭代优化，补齐轮胎产线工业物联网数字化短板，全面提升产线工业自动化与智能制造管控水平。

六、项目分步实施过程

结合橡胶轮胎产线24小时连续化生产、无法长时间停机、重工设备精度要求高的工况特点，本项目采用离线仿真组态、错峰窗口期施工、分链路独立调试、空载联调校验、带料试产校准、迭代优化、验收交付的标准化实施流程，全程规避停产损失与工艺异常风险，整体实施周期18天。

第一阶段：现场勘测、点位梳理与离线组态配置

项目初期组织自动化工程师、轮胎工艺师、设备运维团队开展全方位现场勘测，全面核对信捷XDH-E、汇川AM400 PLC固件版本、总线配置、IP参数、寄存器读写权限，逐一梳理密炼、硫化工序的控制点位、工艺参数点位、安全联锁点位、故障采集点位，编制完整双向点位映射对照表，杜绝地址冲突、数据重叠、读写权限错乱等问题。结合橡胶混炼、高温硫化、保压定型的核心工艺逻辑，敲定标准化双向数据交互清单。随后搭建离线仿真调试平台，安装对应编程软件与网关配置工具，导入官方EDS组态文件，通过可视化操作完成双向寄存器数据精准绑定，预设通讯刷新周期、数据滤波参数、断线重连机制、故障上报逻辑、异常数据处理规则。离线多次模拟批次换产、工艺参数调整、设备启停、通讯断连、超温超压故障等真实工况，反复校验总线协议转换稳定性与数据同步精度，最终固化组态文件，为现场施工调试筑牢技术基础。

第二阶段：硬件安装、屏蔽布线与接地施工

利用车间夜间低负荷、批次换产窗口期开展硬件安装与布线作业，严格遵循重工车间防尘、抗震动、抗干扰施工标准。将TX131智能网关稳固卡扣在控制柜标准DIN导轨，预留充足散热空间，适配车间高温运行环境。网关采用独立24VDC隔离稳压电源供电，加装抗浪涌、抗干扰模块，规避车间大功率电机、变频器启停带来的电压波动与电磁干扰。EtherNet/IP与DeviceNet通讯线缆全部采用双层屏蔽专用线缆，单独穿阻燃管敷设，与动力电缆、变频线路、高压线路物理隔离，彻底杜绝电磁信号干扰。总线线路规范加装终端匹配电阻，保障信号传输完整性，所有屏蔽层单端可靠接地，接地电阻控制在4Ω以内。施工完成后逐一开展线路通断、绝缘、接地检测，完成线路编号与施工台账归档，保障线路长期稳定运行。

第三阶段：分链路调试、双向通讯优化

为规避调试过程设备误动作、生产中断、胶料报废风险，采用单链路独立调试、单向数据校验、双向闭环联调、故障模拟校验的逐级调试方案。首先将离线固化的组态文件与PLC参数下载至现场设备，重启固化所有参数，逐一核对网络IP、总线波特率、设备站号、数据映射参数与方案完全一致。独立调试EtherNet/IP总线链路，确认信捷XDH-E主站稳定识别网关从站设备，链路在线状态稳定、无丢包、无超时告警；再独立调试DeviceNet总线链路，验证汇川AM400主站正常挂载网关从站节点，总线负载率正常、无站点冲突、信号传输稳定。单链路调试合格后，打通双向闭环数据通讯，逐组校验工艺参数下发精度、设备状态数据上传实时性。多次模拟设备超温、超压、过载、通讯断线、工序异常等工况，校验网关协议转换实时性、软件联锁安全性、故障上报准确性。结合轮胎精密硫化工艺要求，精细化优化网关刷新周期与滤波参数，将数据转发延迟稳定控制在20ms以内，满足工序毫秒级联动控制需求。

第四阶段：72h空载拷机、带料试产与参数校准

完成通讯链路调试后，启动72小时不间断空载联动试运行，全程监测网关总线运行状态、数据采集器数据准确率、链路稳定性、抗干扰能力，实时记录通讯延迟、丢包率、设备运行温度，确保空载状态零断连、零报错、零数据异常，验证系统长期稳定运行能力。空载测试合格后，进入带料试产阶段，模拟不同胶料配方、不同生产批次、不同工艺参数的真实生产工况，重点校验参数自动下发、工序同步联动、温度压力精准调控、异常自动联锁保护的整体效果。针对试产过程中出现的细微数据偏差、同步时差问题，精细化校准数据映射精度与联动逻辑，彻底解决原有工艺参数滞后、工序不同步、温控压力波动等痛点。同步完成网关与MES、SCADA、物联网平台的数据对接，实现全线生产数据、设备数据、故障数据自动采集、可视化展示、异常告警、全程追溯。

第五阶段：资料归档、运维培训与项目验收

项目试运行稳定，各项生产指标、设备指标、数字化指标全部达标后，启动项目收尾与竣工验收工作。全面整理归档全套工程资料，包含现场接线图纸、设备安装台账、网关组态备份、PLC程序备份、双向数据映射对照表、调试日志、72h试运行报表、设备运维手册，形成标准化工程档案，方便后期设备检修、系统扩容、工艺迭代优化。针对车间电气运维、工艺操作、设备管理团队开展专项培训，讲解TX131网关日常巡检要点、参数配置修改方法、总线通讯故障排查流程、数据校准方式，普及异构总线协议组网运维技巧，确保现场人员可独立完成日常运维与简易故障处置。联合甲方生产、设备、工艺部门开展整体竣工验收，核验通讯稳定性、工序联动精度、数据采集准确率、安全联锁可靠性、数字化对接效果等核心指标，全部验收合格后完成项目正式交付，系统投入常态化稳定运行。

七、项目实施前后量化效果对比

八、项目总结

本次橡胶轮胎密炼硫化生产线改造项目，依托塔讯TX131-RE-DNS/EIS智能网关强大的硬件级协议转换能力，成功打通信捷XDH-E EtherNet/IP总线与汇川AM400 DeviceNet总线的异构数据通讯链路，在完全利旧原有工控设备、极低改造成本、不影响正常量产的前提下，彻底解决了轮胎重工产线长期存在的总线数据孤岛、工序联动滞后、人工改参误差大、设备故障频繁、生产数据无法追溯的核心痛点。该设备集工业网关、物联网网关、高精度数据采集器多重功能于一体，不仅实现了密炼、硫化核心工艺参数的自动同步、多工序毫秒级精准联动，以软件联锁替代老旧硬接线联锁，大幅提升产线运行稳定性与生产良品率，还成功搭建轮胎重工产线工业物联网数字化数据底座，实现生产、设备、故障、工艺全维度数据可视化管控与全程追溯，显著提升产线工业自动化与智能制造水平。

当前橡胶轮胎、重工橡塑行业存量产线升级需求旺盛，大量传统密炼、硫化生产线普遍存在信捷、汇川等多品牌PLC混用、总线协议不兼容、数据不通、智能化程度低的行业共性问题。本改造方案施工周期短、抗干扰能力强、适配重工高温粉尘恶劣工况、性价比突出，无需替换核心设备、改造成本可控、落地效果显著，具备极强的行业复制推广价值，为橡塑轮胎行业老旧产线自动化改造、数字化精益升级、异构总线互联互通提供了标准化、可落地的成熟解决方案。
