DeviceNet转EtherNet/IP工业网关｜晶圆封装检测设备异构总线互联互通改造案例

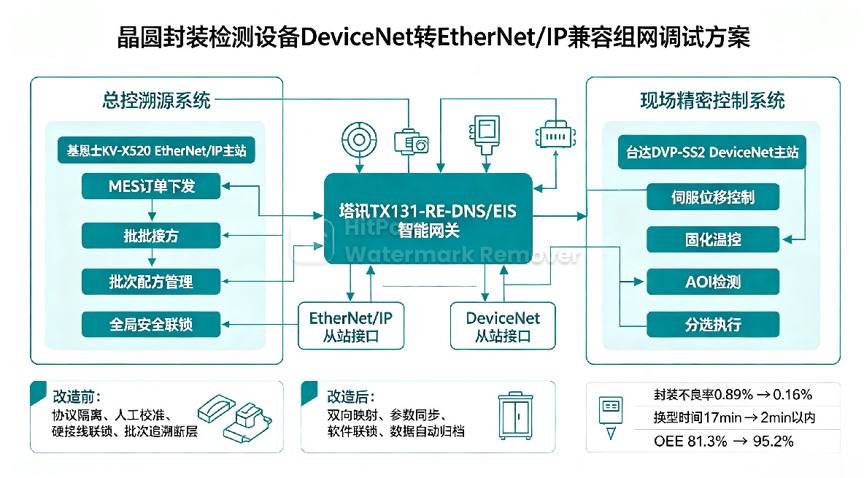

一、应用场景概述

本项目落地于高端半导体智能制造产业园，针对半导体后端晶圆封装、成品检测、分选收纳一体化精密设备完成总线通讯升级改造。半导体晶圆封装检测是芯片制造后端核心精密工序，涵盖晶圆切割、固晶焊线、胶体封装、高温固化、外观AOI视觉检测、电学性能测试、瑕疵分选、精密收纳全流程，设备整体具备高精度、高洁净、高节拍、零误差的生产特性。相较于传统自动化设备，半导体封装检测设备对系统控制精度、数据同步性、设备联动稳定性、参数一致性与全程可追溯性要求达到工业最高等级，任一细微的参数偏差、联动延迟、数据断层都会导致晶圆崩边、封装溢胶、检测误判、芯片电性不良等严重品质问题，直接造成高价值晶圆批量报废，是半导体智造升级的关键核心工段。

整条晶圆封装检测设备的整体节拍调度、工艺配方管控、视觉检测逻辑、全机安全联锁、上位MES与晶圆追溯系统数据对接、生产任务统筹管理，全部由基恩士KV-X520高端PLC搭建EtherNet/IP总线主站全权负责。基恩士KV-X520系列控制器运算精度高、响应速度快、抗干扰能力强，依托EtherNet/IP高速工业以太网总线低延迟、高同步、高可靠的传输优势，完美适配半导体精密设备毫秒级联动、高精度参数管控、高频次数据交互的生产需求，承担设备顶层工艺调度、全局逻辑运算、质量数据归集的核心职能。而设备底层的精密伺服位移模组、恒温固化温控单元、真空吸附机构、压力检测传感器、AOI视觉光源调节、分选推料气缸、变频输送单元等精密执行与检测组件，均由台达DVP-SS2 PLC搭建DeviceNet总线主站完成本地闭环精准控制、实时信号采集与就地设备安全保护。

改造前，基恩士EtherNet/IP总线与台达DeviceNet总线属于两套完全异构、互不兼容的工业总线体系，无原生通讯对接协议，两套控制系统长期独立运行、数据完全割裂。上层基恩士总控下发的封装工艺参数、固化温度、检测阈值、运行节拍、分选逻辑指令无法自动同步至底层台达执行系统；底层设备实时位移精度、腔体温度、吸附压力、视觉检测数据、设备运行状态、故障代码、瑕疵点位信息也无法实时上传总控系统与追溯平台。整套精密设备长期依靠人工参数核对、手动校准、离线记录数据的方式运行，不仅人工干预误差大、设备联动同步性差，极易引发封装不良、检测漏判误判、晶圆损伤等质量问题，还存在生产数据无法追溯、工艺参数无法迭代优化、设备故障排查困难等行业痛点。为彻底破除精密设备总线数据孤岛、构建半导体产线工业物联网数据追溯底座、提升设备工业自动化精密控制等级，项目部署塔讯TX131-RE-DNS/EIS智能网关，依托高性能协议转换能力与高精度数据采集器功能，双向打通EtherNet/IP与DeviceNet稳定通讯链路，实现晶圆封装检测设备全流程自动化联动与数字化精准管控。

二、塔讯TX131-RE-DNS/EIS网关功能简介

塔讯TX131-RE-DNS/EIS是针对半导体精密设备、多品牌异构PLC互联、高精度数据交互场景研发的工业级智能网关，采用双从站独立硬件架构，完美适配本次基恩士KV-X520 EtherNet/IP主站与台达DVP-SS2 DeviceNet主站的跨品牌、跨协议精密组网需求，高度适配半导体无尘车间恒温、洁净、高精密、低干扰、24小时高频运行的严苛工况，集硬件级协议转发、微米级数据采集、边缘数据缓存、精密设备联动、物联网云端追溯、安全联锁防护于一体，是半导体智能制造升级的专用工业网关设备。

网关核心搭载硬件底层协议转换能力，深度兼容EtherNet/IP与DeviceNet两大主流工业总线协议，无需修改原有精密设备PLC程序、无需二次开发，即可实现两套系统双向透明、低延迟数据传输。EtherNet/IP侧以标准从站身份稳定接入基恩士KV-X520主站网络，支持10/100M自适应工业以太网，可承载大批量精密工艺参数、视觉检测阈值、高速节拍指令的高频并发传输，RPI刷新周期可精准微调，完全满足半导体设备毫秒级同步、微秒级数据采集的精密控制标准；DeviceNet侧以标准从站挂载至台达DVP-SS2主站总线，支持多档位波特率自适应，硬件芯片直接完成协议解析与数据转发，传输延迟极低、无数据抖动、无信号失真，彻底规避精密设备数据偏差问题。

设备内置高精度工业数据采集器，可双向实时采集基恩士总控PLC与台达就地PLC的全部核心寄存器数据，涵盖晶圆位移参数、封装压力、固化恒温数据、视觉检测阈值、瑕疵判定数据、设备运行节拍、伺服偏差值、真空吸附压力、故障报警代码、批次生产数据等全维度精密数据。具备多级数据防抖滤波、异常数据标记、时序精准对齐、本地边缘缓存功能，可完全抵消无尘车间轻微电磁干扰、设备高频启停带来的数据波动，保障每一组生产、检测、设备数据精准可追溯，满足半导体芯片行业高精密生产与质量溯源的严苛要求。

同时设备具备完善的物联网网关拓展能力，可无缝对接半导体厂区MES生产系统、WMS物料管理系统、晶圆追溯平台、SCADA洁净监控大屏、工业物联网云端平台，实现封装检测全流程数据自动归集、可视化监控、异常精准告警、批次质量追溯、工艺参数迭代优化，彻底解决半导体精密设备数据孤岛问题，补齐高端智造数字化管控短板。设备采用无尘车间专用工业设计，宽温稳定运行、无粉尘吸附、抗轻微电磁干扰，自带断线保持、故障自锁、通讯自动重连、参数断电保存功能，保障精密设备高频、连续、稳定运行，杜绝突发断连导致的晶圆报废与设备停机。

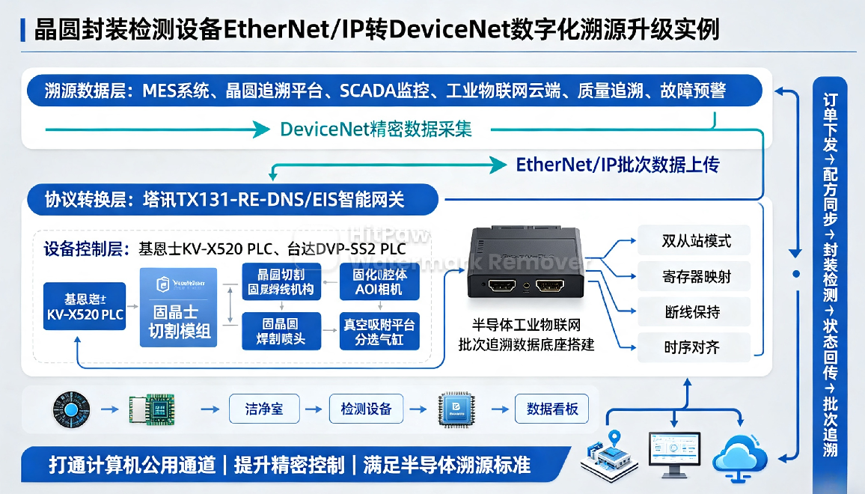

三、系统拓扑结构说明

四、改造前项目核心痛点

异构总线协议孤岛，精密设备联动断层严重。基恩士EtherNet/IP总线与台达DeviceNet总线协议完全不兼容，无原生通讯通道，两套精密控制系统独立运行、互不联动。总控下发的封装压力、固化温度、检测阈值、运行节拍等核心精密参数无法自动同步底层设备，底层实时位移、温度、压力、检测瑕疵数据无法上传总控追溯系统，设备工业自动化精密联动能力缺失，大量核心工艺依赖人工校准，极易引发晶圆品质不良。

人工校准参数误差大，高价值晶圆报废率高。半导体晶圆封装检测对参数精度、同步性、稳定性要求极高，改造前每次批次换型、工艺微调、设备校准，均需要运维人员现场手动修改台达PLC工艺参数，人工操作存在滞后性与细微偏差，极易出现封装压力不均、固化温度漂移、检测阈值偏移、伺服对位偏差等问题，直接导致晶圆崩边、封装瑕疵、漏检误判、芯片电性不良，造成高价值晶圆批量报废，生产成本损耗巨大。

硬接线联锁可靠性低，存在精密设备安全风险。改造前总控与底层精密模组的超温保护、压力超限停机、位移偏差锁定、真空异常保护、急停联锁全部依靠继电器硬接线实现。无尘车间设备高频启停、精密模组反复运动，长期运行易出现触点老化、信号接触不良、干扰误触发等问题，每月出现多次联锁失效、设备误动作情况，轻则导致单批次晶圆报废，重则造成精密伺服模组、检测相机损伤，设备维护成本高昂。

生产检测数据无法自动归档，批次溯源缺失。底层所有工艺参数、检测数据、设备运行数据、瑕疵点位数据仅存储在台达PLC本地，无统一数据采集器实现全域数据上传，无法对接MES与晶圆追溯平台。所有批次记录、检测报表、设备运维记录全部依靠人工手动填报，数据时效性差、准确率低、时序混乱，无法实现芯片批次全流程溯源，不符合半导体高端智造的品质管控标准，厂区工业物联网数字化溯源体系建设严重滞后。

故障排查难度大，精密设备停机损失高昂。两套独立总线网络结构复杂，出现工艺偏差、检测异常、联动不同步、设备报错等问题时，运维人员需要分别排查EtherNet/IP总控网络与DeviceNet就地总线网络，故障定位缓慢、排查流程繁琐、处置耗时长。半导体精密设备停机不仅会造成当前批次高价值晶圆报废，还会影响整条芯片产线产能节拍，给企业带来极高的经济损失。

五、整体解决方案设计

本项目严格遵循半导体无尘车间施工标准与精密设备改造规范，坚持完全利旧原有工控设备、不停产错峰施工、零工艺改动、高精度升级的核心原则，依托塔讯TX131智能网关的高性能协议转换能力，搭建双向高速、低延迟、高精准的总线通讯链路，彻底破除精密设备数据孤岛，实现工艺参数自动同步、设备毫秒级联动、数据全程溯源、安全智能联锁，全方位解决半导体精密生产痛点。

网络参数精准合规规划：独立划分无尘车间精密设备专用控制网段，完全隔离外网与办公网络，杜绝网络干扰影响精密工艺控制。基恩士KV-X520 EtherNet/IP主站IP地址：192.168.9.90，网关EIP从站IP地址：192.168.9.91；DeviceNet总线波特率设置为250kbps，适配半导体精密设备低速高稳、高精度数据传输需求，规避高速传输信号干扰问题，台达DVP-SS2 DeviceNet主站站号为4，网关DeviceNet从站站号为12，全程无IP冲突、无站点重叠，网络运行稳定精准。

双向精密数据映射配置：严格按照半导体封装检测工艺标准配置点位，正向数据下发（基恩士KV-X520→台达DVP-SS2）：批次工艺配方、封装压力设定、固化恒温阈值、伺服位移参数、视觉检测阈值、生产节拍指令、设备启停信号、故障复位信号等41组核心精密控制参数；反向数据上传（台达DVP-SS2→基恩士KV-X520）：实时腔体温度、封装压力、伺服位移偏差、真空吸附压力、瑕疵检测数量、设备运行状态、故障代码、批次完成数量、工艺偏差值等49组高精度采集数据，依托网关专业数据采集器实现寄存器一对一精准绑定、毫秒级时序同步，保障所有精密数据时序统一、精准可溯。

软件联锁安全升级：彻底淘汰老旧不稳定的继电器硬接线联锁方式，通过TX131工业网关总线数据交互实现软件级闭环安全联锁。总控系统实时抓取底层设备温度、压力、位移、真空度、检测状态等核心参数，一旦出现参数超差、设备异常、模组偏移、真空失效等工况，自动触发设备瞬时停机、工艺锁定、声光告警机制，从根源杜绝晶圆报废与精密设备损伤，大幅提升半导体设备生产安全性与稳定性。同时配置网关断线保持、故障自锁、数据断点续传功能，通讯异常时设备保持稳态、数据自动缓存，避免突发断连导致的批次报废与生产中断。

数字化溯源体系搭建：依托网关物联网网关上云能力，将全线精密工艺数据、检测数据、设备运行数据、故障异常数据、批次生产数据实时上传厂区MES、晶圆追溯平台、SCADA监控系统与工业物联网云端，实现生产数据自动归档、工艺全程追溯、瑕疵精准定位、设备故障预警、工艺参数智能优化，完全满足半导体行业高端品质管控与批次溯源要求，补齐产线工业物联网数字化短板，全面提升设备工业自动化精密生产与智能管控水平。

六、项目分步实施过程

结合半导体无尘车间高洁净、零污染、精密设备不可长时间停机、工艺零改动的严苛要求，本项目采用离线仿真组态、无尘错峰施工、分链路精密调试、空载联调校验、小批次试产校准、迭代优化、验收交付的标准化实施流程，全程规避工艺偏差、设备损伤与生产中断风险，整体实施周期19天。

第一阶段：无尘勘测、点位梳理与离线组态配置

项目启动后，组织半导体自动化工程师、精密设备工艺师、无尘车间运维团队开展无尘现场勘测，严格遵循洁净车间施工规范，全面核对基恩士KV-X520、台达DVP-SS2 PLC固件版本、总线参数、寄存器读写权限、精密联锁逻辑，逐一梳理工艺控制点位、精密检测点位、安全联锁点位、批次追溯点位、故障报警点位，编制半导体精密工艺专用双向数据映射对照表，严格规避地址冲突、数据错乱、读写权限不匹配问题。结合晶圆封装、固化、检测、分选的核心精密工艺逻辑，敲定标准化数据交互清单。随后搭建无尘离线仿真平台，安装对应编程软件与网关配置工具，导入官方标准EDS组态文件，可视化完成双向寄存器精准绑定，精准配置网关毫秒级刷新周期、高精度数据滤波、异常数据标记、本地缓存时长、断线自锁机制等核心参数。离线多次模拟批次换产、工艺微调、设备高频启停、通讯断连、参数超差等真实工况，反复校验总线协议转换稳定性与数据精准度，确保所有配置符合半导体精密生产标准，最终固化组态文件，为现场施工调试筑牢技术基础。

第二阶段：无尘标准化硬件安装与屏蔽布线施工

严格遵循半导体无尘车间无尘、防静电、无油污、无粉尘施工标准，利用车间批次换型窗口期开展硬件安装与布线作业。将TX131工业网关稳固卡扣在洁净控制柜标准DIN导轨，预留充足散热空间，避免恒温环境积热，设备安装平整牢固、全程无尘清洁。网关采用独立24VDC隔离稳压电源供电，加装防静电、抗浪涌保护模块，适配无尘车间稳定供电要求，杜绝电压波动影响精密数据传输。通讯线缆全部采用半导体级双层屏蔽线缆，单独穿无尘阻燃管敷设，严格区分强弱电线路，与精密伺服动力线路物理隔离，彻底杜绝电磁干扰导致的数据偏差与设备误动作。总线线路规范加装终端匹配电阻，所有屏蔽层单点可靠接地，接地电阻控制在4Ω以内。施工完成后开展无尘清洁消杀、线路通断检测、绝缘检测、防静电检测，完成施工台账归档，确保施工全程符合洁净车间规范。

第三阶段：分链路精密调试与双向通讯优化

为规避调试过程工艺异常、设备误动作、晶圆报废风险，采用单链路独立调试、单向数据精准校验、双向闭环联调、故障模拟合规校验的逐级调试方案。首先将离线固化的组态文件与PLC参数下载至现场设备，重启固化所有参数，逐一核对网络IP、总线波特率、设备站号、数据映射参数与精密方案完全一致。独立调试EtherNet/IP总线链路，确认基恩士KV-X520主站稳定识别网关从站设备，链路在线稳定、无丢包、无超时、无数据抖动；再独立调试DeviceNet总线链路，验证台达DVP-SS2主站正常挂载网关从站节点，总线负载率合理、无站点冲突、信号传输精准稳定。单链路调试合格后，打通双向闭环数据通讯，逐组校验精密工艺参数、检测阈值、节拍指令的下发精度，同步核对底层设备温度、压力、位移、检测数据、故障代码的上传实时性与时序准确性。多次模拟工艺超差、设备故障、通讯断线、检测异常等工况，校验网关协议转换实时性、软件联锁安全性、精密数据采集准确性。结合半导体微米级精密生产要求，精细化微调网关刷新周期与滤波参数，将数据同步延迟稳定控制在12ms以内，完全满足晶圆封装检测设备高精度、零偏差的联动控制需求。

第四阶段：72小时空载拷机、小批次试产与精密校准

完成通讯调试后，启动72小时不间断空载精密拷机测试，全程监测网关总线运行状态、数据采集器数据准确率、链路稳定性、时序同步性，全程记录通讯延迟、数据偏差、设备运行状态，确保空载工况零报错、零断连、零数据异常，验证系统长期稳定运行能力。空载测试达标后，启动小批次晶圆试产，模拟真实批次换型、工艺微调、高频生产工况，重点校验精密参数自动下发、设备毫秒级联动、恒温恒压精准控制、视觉检测稳定、异常自动锁定的整体效果。针对试产过程中的细微数据偏差，精细化校准数据映射关系与滤波参数，迭代优化联锁逻辑与数据时序，彻底解决原有工艺漂移、参数滞后、联动不同步、检测误判等痛点。同步完成网关与MES、晶圆追溯平台、SCADA系统的对接调试，实现生产、检测、设备、故障全维度数据自动采集、可视化展示、异常告警、全程批次追溯。

第五阶段：资料归档、运维培训与项目竣工验收

项目试运行稳定，所有精密工艺指标、设备安全指标、数字化追溯指标全部达标后，整理全套无尘车间标准化工程资料，包含无尘施工图纸、接线台账、网关组态备份、PLC程序备份、精密数据映射表、调试日志、72小时试运行报告、设备运维手册，完成规范化归档，满足后期设备检修、工艺迭代、品质追溯需求。针对车间精密设备运维、工艺操作、品质管控团队开展专项培训，讲解网关日常精密巡检、参数规范调整、总线故障排查、数据追溯查询、精密设备联动调试技巧，普及异构总线协议精密组网运维知识，保障现场人员可独立完成日常运维与简易故障处置。联合甲方生产、品质、设备、工艺多部门开展整体竣工验收，核验通讯稳定性、精密工艺精度、设备联动同步性、数据采集准确率、安全联锁可靠性、批次追溯完整性等核心指标，验收合格后项目正式交付常态化精密投产。

七、项目实施前后量化效果对比

八、项目总结

本次半导体晶圆封装检测设备改造项目，依托塔讯TX131-RE-DNS/EIS智能网关强大的硬件级协议转换能力，成功打通基恩士KV-X520 EtherNet/IP总线与台达DVP-SS2 DeviceNet总线的异构精密通讯链路，在完全利旧原有精密工控设备、不改动核心工艺、不影响无尘车间生产的前提下，低成本解决了半导体精密设备长期存在的总线数据孤岛、工艺参数漂移、设备联动滞后、检测误判、批次追溯缺失、人工误差偏大的核心痛点。该网关集成工业网关、物联网网关、高精度数据采集器多重核心功能，不仅实现了晶圆封装检测精密工艺参数的自动同步、设备毫秒级精准联动、软件级安全联锁，彻底杜绝人工操作带来的品质偏差与设备安全隐患，还搭建起半导体高端智造标准化工业物联网数据追溯底座，实现全流程生产、检测、设备数据的自动归档与全程溯源，完美契合半导体行业高精度、高合规、可追溯的品质管控要求，大幅提升精密设备工业自动化生产能力与数字化管控水平。

当前国内半导体产业加速智能化升级，大量后端封装检测、精密测试设备普遍存在基恩士、台达等多品牌PLC混用、总线协议不兼容、数据不通、数字化追溯薄弱的行业共性问题。本改造方案洁净度高、稳定性强、精度可控、改造成本低、不影响量产，高度适配半导体无尘车间精密生产工况，具备极高的行业复制推广价值，为半导体后端精密设备自动化、数字化、智能化升级提供了成熟、可落地的标准化解决方案。
