在消费电子BOM表上，MCU选型永远是一场妥协：8位机便宜但算不动、跑不了复杂逻辑，32位ARM Cortex-M0+性能够用但封装大、单价高、外围还得配一堆稳压和基准源。普冉半导体PY32F003系列微控制器，直接把这个两难局面撕开了一道口子。这是一颗基于ARM Cortex-M0+内核的32位微控制器，最高32MHz主频，集成最大64KB Flash和8KB SRAM，却把封装压缩到了QFN20、TSSOP20、SOP20、SOP16、MSOP10、SOP8到DFN8（3×2mm）共7种封装，其中DFN8仅有指甲盖一半大。最狠的一刀砍在供电上——工作电压1.7~5.5V（x6版本），全范围直接跑满32MHz，不需要任何外围LDO，无论是单节锂电的3.0~4.2V、USB的5V，还是3.3V逻辑系统，一颗芯片通吃。x7版本则将工作温度扩展到-40~105℃，适合工业高温环境。批量单价预估落在0.3~0.5元区间，直接对标传统8位MCU的价位。至为芯在接触大量快充配件、小家电和便携设备客户后发现，工程师真正需要的不是Pin2Pin替代，而是一个无痛升级跳板——用8位机的BOM成本，获得32位M0+的真实性能余量，PY32F003恰好卡在这个甜蜜点上。

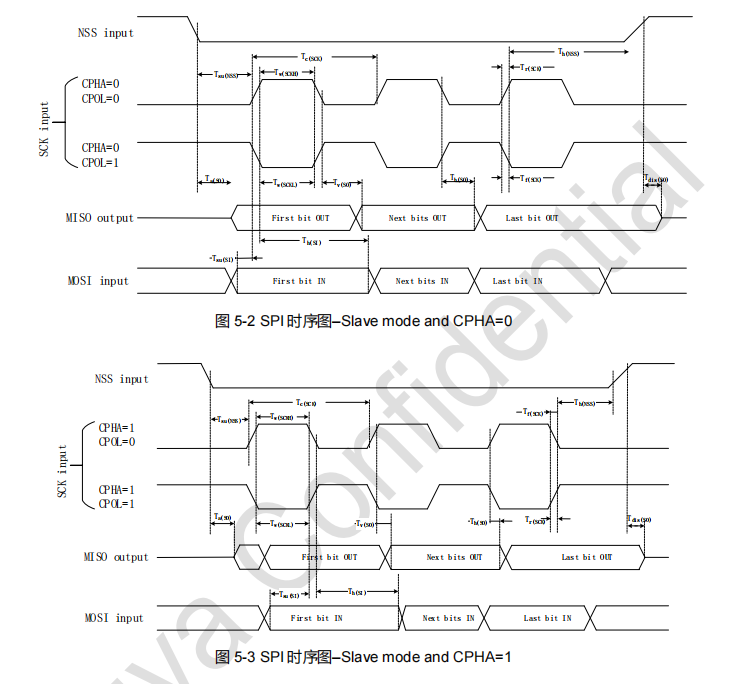

翻开V2.7数据手册，这颗芯片的硬核配置在同价位里属于"越级堆料"。Cortex-M0+内核采用2级流水冯诺伊曼架构，单周期32位乘法器，NVIC支持4级中断优先级和尾链优化。存储方面，最大64KB Main Flash支持4KB最小单位写保护，外加768字节Information区域存放Option bytes、128位UID、工厂校准值和用户OTP，Boot模式可通过BOOT0引脚和nBOOT1配置从Main Flash、System memory或SRAM启动。时钟系统极为灵活：内部HSI可配置为4/8/16/22.12/24MHz多档，出厂校准精度±1%，稳定时间仅2~4μs；同时集成32.768kHz LSI（功耗低至210nA）并支持4~32MHz外部晶振输入，且可启用CSS时钟安全系统。模拟外设是重头戏：12位SAR-ADC支持最多10个外部通道和2个内部通道（温度传感器、VREFINT），转换电压范围0~Vcc。定时器资源更是碾压级配置：1个16位高级定时器TIM1（4通道+3路互补死区）、4个16位通用定时器（TIM3带正交编码器接口、TIM14、TIM16、TIM17各带互补输出）、1个低功耗定时器LPTIM（支持Stop模式唤醒）、独立看门狗IWDG和窗口看门狗WWDG各一。通信口全硬件：1路SPI（支持主从、最高12MHz）、2路USART（支持自动波特率检测、最高2Mbps）、1路I2C（标准100kHz+快速400kHz）。此外还有3通道DMA、2个比较器（支持内部参考电压分压1/4/1/2/3/4输入）、RTC实时时钟、硬件CRC-32和SWD调试接口。GPIO方面，QFN20/TSSOP20/SOP20提供18个I/O，全部支持外部中断和5V容忍。低功耗表现：Run@32MHz约1.1mA，Sleep模式0.5mA，Stop模式最低1.5μA（LPR无外设），唤醒至运行仅需7.4μs（MR）/11μs（LPR）。ESD HBM 6kV，Flash支持1万次擦写和20年数据保持。这些参数组合在一起，让它在不到五毛钱的成本上，具备了远超8位机的系统级能力。
把参数翻译成工程师实际踩过的坑，PY32F003解决的正是五个最痛的量产焦虑。升级焦虑：从STM8或8051迁移到32位M0+，64KB Flash和8KB SRAM的余量刚好够跑轻量协议栈+状态机+ADC滤波+通信缓存，不会因为Flash不够用而被迫换更大封装。通信焦虑：2路硬件USART支持自动波特率检测，I2C硬件400kHz，SPI硬件12MHz——不用像某些廉价M0+那样用GPIO模拟时序，CPU占用率直线下降，一颗芯片同时跑UART接WiFi模块、I2C读传感器、SPI驱显示屏也不卡顿。宽压焦虑：1.7~5.5V全范围不降频运行，单节锂电从满电4.2V放到欠压3.0V全程不掉速，5V USB直接供电无需LDO，BOR八档阈值可配+PVD可编程电压检测，系统级故障率显著降低。漏电焦虑：Stop模式1.5μA配合LPTIM定时唤醒，纽扣电池供电的无线传感器节点可轻松撑到年级续航；IWDG可在Stop模式下以复位方式唤醒，兼顾低功耗与系统安全。模拟焦虑：12位ADC+2路比较器+内部参考电压分压，省掉外挂基准IC和运放，比较器还能直接做PWM刹车的cycle-by-cycle电流控制，对电机和电源类应用极为友好。国产替代焦虑：ARM M0+生态完全开放，Keil、IAR、GCC全部支持，从STM32F0迁移成本极低，至为芯作为授权代理商提供FAE全程技术支持，从选型、原理图审核到量产烧录一站式兜底。这五个焦虑覆盖了从研发到量产的全生命周期，每一个都被硬件特性精准命中。
结合至为芯服务的大量客户案例，PY32F003至少五类场景已经跑通。快充配件里做辅助MCU：搭配英集芯IP2228或IP6557等方案，用硬件I2C读取协议IC状态、USART自动波特率连接数码管驱动、ADC采集NTC温度、TIM1互补PWM做风扇调速，以不到0.5元的BOM增量换来方案的完全可编程灵活性。电池供电智能传感器：Stop模式1.5μA配合LPTIM定时唤醒，间隔数秒至数小时采集一次数据，USART自动波特率连接LoRa/BLE模块，纽扣电池可维持数年。微型电机驱动：TIM1的4路PWM加3路死区互补直接驱动半桥或全桥MOS栅极，比较器做逐周期电流保护，实现正反转与调速，1.7~5.5V宽压让单节锂电和5V USB供电共用同一套硬件。小家电：电动牙刷用TIM1互补PWM调震动电机、比较器做充电欠压保护、ADC采电池电压；智能门锁副板用LPTIM唤醒+GPIO中断扫描指纹模块，Stop 1.5μA待机。PC外设与工业：USB小屏键盘矩阵扫描、TWS充电仓入仓检测+电量均衡，x7版本-40~105℃和2.0~5.5V电压范围则专门覆盖工业控制器、高温传感器节点等严苛环境。这些场景的共同特征是"功能明确、通信真实存在、电池或USB供电、BOM极度敏感"——正好踩在PY32F003最舒服的甜蜜点。从SOP8的6个I/O到QFN20的18个I/O，7种封装让工程师可以根据PCB空间自由裁剪，不必为"引脚太多浪费钱"或"引脚不够用不了"而妥协。
选型只是第一步，量产才是真正的考验。至为芯作为普冉半导体授权代理商，为PY32F003客户提供的不只是原厂正品和全封装稳定备货，更是一整套从芯片到产品的落地服务包。样品与开发支持方面，QFN20/QFN16/SOP8/DFN8等全封装即时供应，提供可编译的Keil工程模板，覆盖ADC校准读取、Stop-LPTIM唤醒、TIM1互补PWM输出、USART自动波特率检测、I2C读写EEPROM、比较器刹车配置等核心应用场景。针对从STM8或传统8位机迁移的客户，提供外设对照表和寄存器配置示例，大幅缩短评估周期。量产保障方面，Option byte配置指导涵盖BOOT0启动模式、BOR阈值选择、NRST/PF2功能切换、Flash写保护4KB分区建议，以及未用引脚模拟输入配置规范——这些细节直接决定量产良率和现场返修率。遇到Stop模式唤醒异常、ADC采样漂移、比较器迟滞配置、自动波特率时钟容差等现场问题，至为芯技术团队可直接介入排查，缩短客户研发周期。在国产M0+内卷到"拼谁更像STM32、拼谁更便宜"的阶段，芯片规格只是上半场，下半场是谁能帮客户把QFN20焊上去就跑通——至为芯要做的，就是让每一位工程师在拿到PY32F003这颗料时，不仅知道它64KB Flash、1.5μA Stop、带硬件三件套，更确信这颗料在产线上不会掉链子。
