当 1.8V 的 FPGA 遇上 5V 的传感器：中间隔着一道"电压墙"
在卫星载荷板、核电站仪控、工业机器人里，一个反复出现的麻烦是：同一块板子上，不同器件的 IO 电压不一样。
最常见的例子：一颗 1.8V 或 3.3V 的 FPGA / MCU，要去读一个 5V 的老式传感器，或者反过来。I2C、1-Wire 这类总线本来是双向的、没有现成的方向控制信号，直接把 5V 信号怼到 1.8V IO 上，轻则通信偶发失败、重则把低压 IO 烧穿。
更棘手的是有"热插拔"或"多电源域"的场景：板子上有电和没电的模块会动态切换，如果电平转换器件本身不支持局部断电，没电那一侧会反向漏电把整条总线拖死。商业航天和核电设备里，这种"偶发失联"是致命的。
国科安芯的 ASC0101S，正是为这类混合电压、双向、还得抗辐照的严苛场景，专门设计的一颗1 位自动方向感应双向电平转换器。
ASC0101S 是什么：一颗"会看脸色"的翻译官
ASC0101S 是一颗无方向控制引脚的 1 位同相双向电压电平转换器。注意"无方向控制"这四个字——传统电平转换芯片（如很多 TXB / TXS 系列）要么需要 MCU 额外给一个 DIR 方向脚，要么只能单向。ASC0101S 不需要，每个 I/O 引脚会自动重配置为输入或输出，数据流从 A 到 B 还是 B 到 A，由芯片自己判断。
它的两个电源轨完全独立：
A 端口（VCCA）：支持 1.65V ~ 5.5V
B 端口（VCCB）：支持 2.3V ~ 5.5V
这意味着在 1.8V、2.5V、3.3V、5V 这些常见电压节点之间，可以任意双向转换——一颗料覆盖几乎所有低压逻辑互连需求。
内部采用传输门（Pass-Gate）架构 + 单稳态边沿速率加速器（O.S.），自动感应方向；漏极开路应用常用的 10 kΩ 上拉电阻已经集成在片内，外部不需要再挂。封装是极小的 SC70-6，适合空间受限的航天/工业板卡。
一句话总结它的定位：双向、免方向控制、超宽电压、航天级抗辐照、局部断电也安全。
关键参数：一张表看懂它到底能扛什么
把手册里的硬指标摊开看，ASC0101S 的"能打"体现在这几项：
| 参数 | 指标 | 工程意义 |
| 数据速率（推挽） | **24 Mbps** | 绝大多数 I2C / SPI / GPIO 足够 |
| 数据速率（开漏） | 2 Mbps | I2C 标准/快速模式无忧 |
| A 端口电压 | 1.65 ~ 5.5 V | 覆盖 1.8/2.5/3.3/5V |
| B 端口电压 | 2.3 ~ 5.5 V | 与 A 独立，无需对称 |
| 方向控制 | **无（自动感应）** | 省 MCU 一个 IO，避免接错 |
| 局部断电（Ioff） | 支持 | 任一 VCC=GND，端口全 Hi-Z |
| VCC 隔离 | 任一 VCC 接地两端口高阻 | 多电源域安全 |
| 电源排序 | 无需（VCCA/VCCB 可任意先上） | 上电无忧 |
| 传播延迟（推挽） | 2.5 ~ 5.6 ns | 高速信号几乎透明 |
| 静态电流 | 约 2.5 μA | 待机功耗极低 |
| ESD（HBM） | ±5000 V | 防静电基础保障 |
| 工作温度 | **-55 ~ +125 ℃** | 航天级全温 |
| 抗辐照 | TID≥100 krad(Si)；SEU/SEL≥37 | 商业航天级 |
其中前三行（无方向控制 + 双独立宽压轨 + 局部断电/隔离）是它区别于普通电平转换芯片的核心——也是它在航天、核电、机器人场景里真正不可替代的原因。

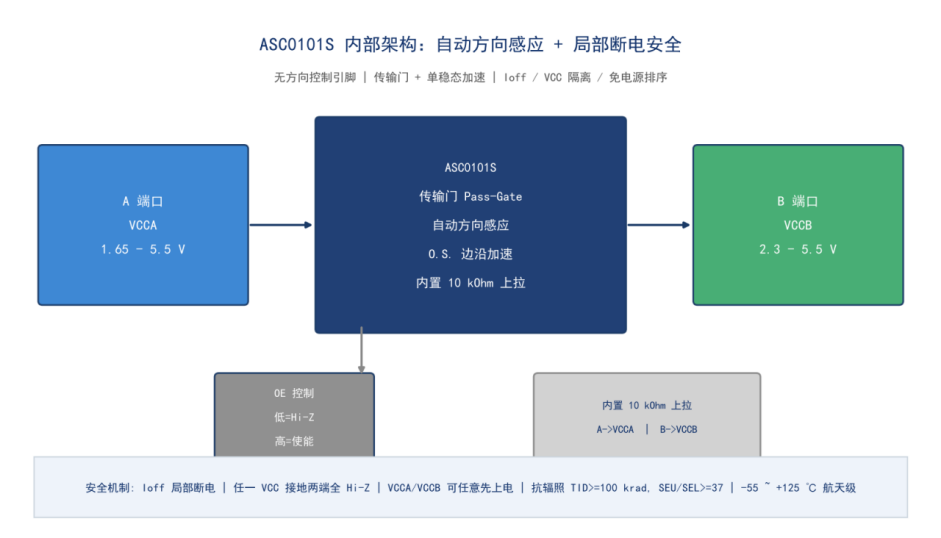

图：asc0101s_arch
从实际场景看适配：什么时候该选它
参数表之外，更关键的是"怎么用、用在哪"。ASC0101S 的适配逻辑可以按三类场景快速判断：
场景 1：混合电压 I2C / 1-Wire 双向互联（最典型）
板子上 3.3V 的 MCU 要挂 5V 的老传感器、或者 1.8V 的 FPGA 要接 3.3V 的外设。这类总线本来就是双向、没有方向信号，必须选无方向控制的转换器。ASC0101S 直接放在两电压域之间即可，SDA/SCL 自动双向过。典型应用是点对点拓扑，不建议一拖多（多负载会拉重电容、触发 O.S. 超时）。
场景 2：多电源域 / 热插拔安全
当某模块可能断电、而其他模块仍带电时，ASC0101S 的 Ioff + VCC 隔离保证断电侧端口进入高阻，不会反向漏电拖垮总线。把 OE 引脚用下拉电阻接地，上电/掉电全过程都维持 Hi-Z，进一步降低静态电流。
场景 3：航天 / 核电 / 机器人（抗辐照刚需）
商业航天单粒子、总剂量环境，普通消费级电平转换会翻转或闩锁。ASC0101S 的 TID≥100 krad、SEU/SEL≥37 指标，直接对标航天级要求，且 SC70-6 小封装便于在载荷板密集布局。
布局注意：PCB 走线尽量短，确保任何反射往返延迟小于 O.S. 单稳态持续时间（约 30 ns）；禁止用 90° 直角走线、用圆弧转角；外部若需更小上拉，可在 I/O 到 VCC 之间并一颗电阻（注意会拉低 VOL 电平）。

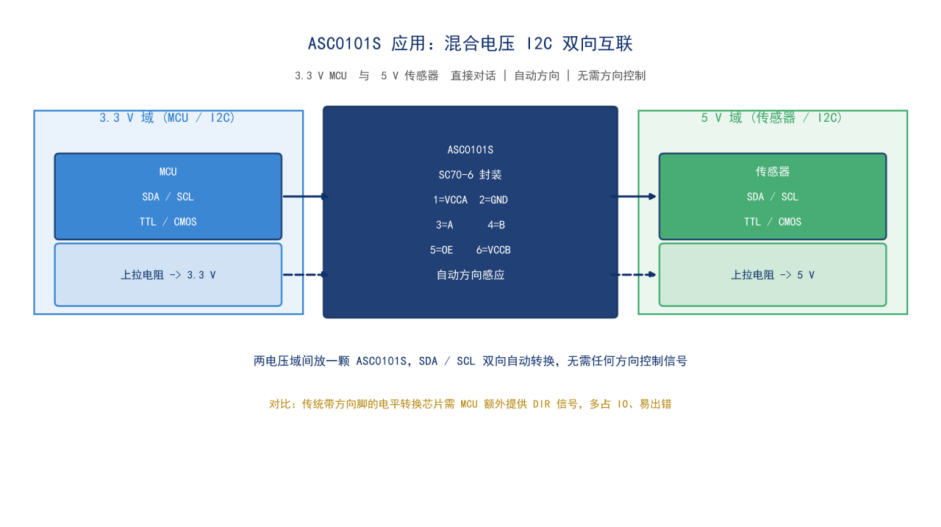

图：asc0101s_app
电平转换芯片的选型坐标系
选电平转换芯片，先看三个维度：
方向控制：有方向（需 DIR 脚）vs 无方向（自动感应）。双向总线（I2C/1-Wire）必须选无方向。
电压轨：固定电平（如 1.8↔3.3 固定）vs 宽范围独立双轨（ASC0101S 这类，任意组合）。
断电安全：有无 Ioff / VCC 隔离 / 免电源排序。
把这三个维度画成坐标系，ASC0101S 落在"无方向 + 宽双轨 + 全断电安全"这个最苛刻但也最稀缺的象限。
国产替代对比：ASC0101S vs 国际同类
| 型号 | 方向控制 | A 压轨 | B 压轨 | 速率(推挽) | 断电安全 | 抗辐照 |
| 国科安芯 ASC0101S | 无（自动） | 1.65-5.5V | 2.3-5.5V | 24 Mbps | Ioff+隔离 | 航天级 |
| TI TXS0101 | 无（自动） | 1.65-3.6V | 2.3-5.5V | 24 Mbps | Ioff | 无 |
| TI TXB0101 | 无（自动） | 1.2-3.6V | 1.65-5.5V | 100 Mbps | Ioff | 无 |
| NXP PCA9306 | 需外部（无缓冲） | 1.0-3.6V | 1.0-5.5V | 中 | 部分 | 无 |
可见：ASC0101S 在抗辐照 + 宽 A 压轨 + 免方向 + 断电安全四项叠加上，是国产里少有对标航天级的双向电平转换料。速率不如 TXB0101 的 100 Mbps，但对 I2C/开漏场景完全够用。
国产化价值：小芯片里的"自主可控"
商业航天、核电、机器人这些领域，过去电平转换料多依赖 TI / NXP 等进口型号。一旦断供或交期拉长，整条产线卡壳。
ASC0101S 这类航天级小芯片国产化的意义在于：
供应链可控：核心料不再卡脖子
成本可控：国产料价格与交期更稳定
指标可控：抗辐照指标按航天需求定制，而非"将就用消费级"
在国产替代叙事里，正是这些看似不起眼的小芯片，构成了自主可控底座的"砖"。
选型打分：六维评估
| 维度 | 权重 | ASC0101S 表现 |
| 电压覆盖 | 20% | A 1.65-5.5 / B 2.3-5.5，宽 |
| 方向便利 | 20% | 无方向控制，满分 |
| 断电安全 | 20% | Ioff+隔离+免排序，满分 |
| 速率 | 15% | 推挽 24Mbps，够用 |
| 抗辐照 | 15% | 航天级，满分 |
| 封装/成本 | 10% | SC70-6 极小，优 |
加权下来，在"航天/核电/机器人"这类看重断电安全 + 抗辐照的场景，ASC0101S 得分明显高于普通消费级料。
商业航天级定位：它站在国产替代的什么位置
国科安芯围绕"抗辐照 + 高可靠"做产品线，ASC0101S 是其中信号互连环节的关键一环：与 ASL706S（复位监控）、ASC0204S（电平转换）、ASM232（RS-232 收发）等共同构成"星载数字接口的小芯片矩阵"。
对国产商业航天客户而言，能在一家供应商处凑齐"复位 + 电平 + 接口 + 抗辐照"全套，比分散采购进口料更省验证成本、更稳供应链。这也是 ASC0101S 这类小芯片真正的商业价值——不在单颗多炫，而在体系化配套。
