至为芯IP6558：一颗支持PD3.1的45W升降压车充SOC

IP6558是英集芯面向车载充电器场景推出的同步升降压快充SOC，定位在12V/24V车载电网下需要"宽输入波动+全协议输出+单电感小体积"的45W档电源方案。芯片输入5~30V，输出最大45W，覆盖PD2.0/PD3.1/PPS及QC全系、FCP/HSCP、AFC、MTK、UFCS、BC1.2/Apple等协议，QFNWB-7×7-60L封装。它把同步Buck-Boost四管H桥功率NMOS、路径NMOS驱动、CC/CV环路、14-bit ADC采样、NTC温控和全协议引擎收进一颗IC，外圈只需1个4.7μH电感+检流电阻+少量MLCC即可跑通单C口45W车充。对从"分立升降压+独立协议芯片"升级的客户来说，它提供的是控制环路与协议层单芯片闭环的折中档位，而不是两颗IC拼板。

硬参数上，IP6558的差异化在"功率级+协议+模拟监测"三位一体。升降压部分内置H桥功率MOS，RDS(ON)典型11mΩ，开关频率250kHz，峰值+平均双电流限流，软启动1.6ms典型，12V转5V/3A效率93%，24V转5V/3A纹波70mV；协议部分CC1/CC2双脚直连USB-C，集成E-Marker线缆识别，PPS 10mV/step精细调压；模拟监测内置14-bit ADC直采VIN/VIO/IO，CSP1-CSN1接5mΩ输出检流电阻设定CC阈值，VBUSx/VBUSxG做路径NMOS电流电压检测，GPIO0~4可作状态指示或扩展ADC；保护项含输入OV/UV、输出OV/UV、OCP/短路、150℃热关断、NTC板级降功率，ESD HBM 4kV，结温-40~150℃。封装60脚中功率脚多脚并联降低寄生，BST1/BST2自举独立，模拟地与功率地分开引出。

这些资源直接对应车充开发中的几个具体痛点。其一是车载输入波动大：启停瞬间12V母线跌到7V仍要维持20V输出，分立降压IC会掉压，IP6558的Buck-Boost在7V进20V出时自动切Boost，不掉压不重启。其二是多协议并存导致物料堆叠：传统方案用MP9486+CH224+协议小板，BOM超20颗；IP6558把QC5到UFCS到PD3.1全收进片内，外围剩电感/MOS/检流/R/C。其三是45W档必须认E-Marker线：芯片内部做线缆能力握手，避免5A电流走普通线发热。其四是温升与功率矛盾：NTC贴在板端，温度超阈值时按曲线调低输出电流而非直接关断，兼顾续航与安全。其五是双口互扰：IP6558_AC在双口同插时回退5V/4.8A共享，不需要外置MCU做功率仲裁。

场景落地集中在车载与宽输入直流源两类。车载充电器：12V乘用车或24V商用车点烟器取电，单C口45W充手机/平板/轻薄本，QFNWB-7×7加单面布局可进小型铝合金壳；AC双口版做A+C盲插，任一口均可快充，同插回退5V分配。带屏车充可用GPIO接LED或I²C扩展数码管显示电压电流。储能电源与工业DC输出：输入来自2~4节锂电串或24V导轨，输出PD3.1给移动设备，一片IC替代"升降压+协议"两片方案。桌面多口充电站：以IP6558做主C口45W，辅助口配小功率协议IC，通过GPIO状态线做总功率协调。这些场景共性是"输入不是稳定5V/12V、输出要跑PD3.1 PPS、PCB面积紧、车规温区"，正好踩在IP6558的设计点上。

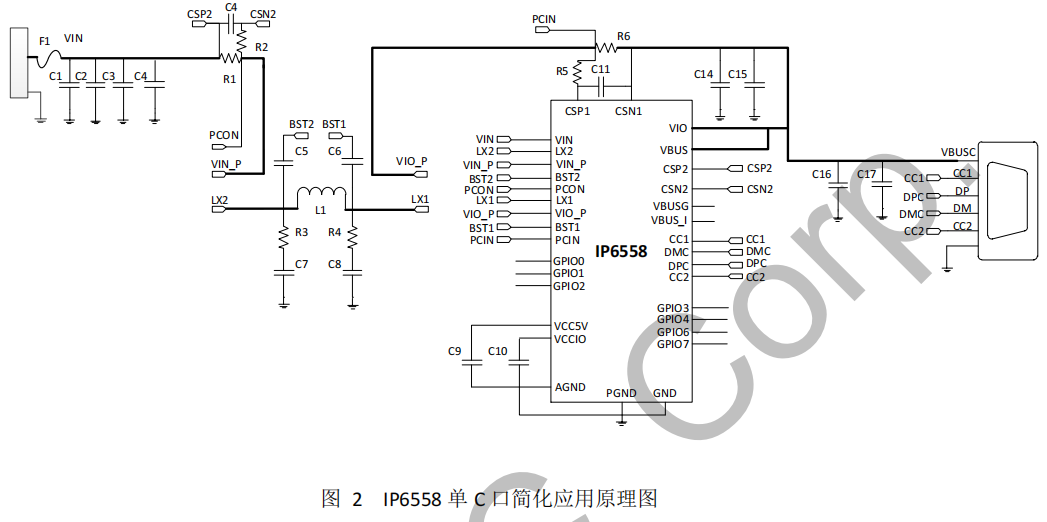

至为芯作为英集芯授权代理商，为IP6558客户提供QFNWB-7×7-60L样品、单C口/IP6558_AC双口参考原理图、BOM及PCB Layout检查清单。 技术配套含CC/CV拐点与5mΩ电阻精度选型说明、NTC分压表与降功率曲线配置、双口插入逻辑演示、输入30V OV迟滞实测数据。针对车充客户常卡住的"启停跌落测试掉压""双口同插功率分配抖动""E-Marker握手失败""24V转20V纹波超标"等问题，FAE可对照手册第12~16节逐项定位。在45W车充SOC参数趋同阶段，芯片集成度决定BOM天花板，而参考设计是否跑过实车启停与高温箱，决定项目量产节奏——这是至为芯在IP6558推广中持续投入的方向。
