RV1126B平台核心板怎么选?邮票孔焊接与板对板插拔全面对比

7小时前
212
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

端侧AI与边缘计算方案加速落地的当下,瑞芯微RV1126B系列处理器凭借3TOPS算力、强工业属性与高性价比,已成为工业视觉、智能安防、物联网终端的主流选型。

飞凌嵌入式基于该平台推出了FET1126B-S与FET1126B-C两款核心板——同款芯片内核,却面向不同场景做了差异化设计。

不少工程师在选型时都会困惑:两款核心板性能一样吗?区别到底在哪?我的项目该选哪一款?今天我们就从核心配置、封装形态、功能特性、适用场景四大维度,把差异讲透,帮你精准匹配选型。

同源核心平台,基础能力完全一致

两款核心板均基于Rockchip RV1126B/RV1126BJ处理器打造,核心算力、视觉处理、工业可靠性与软件生态完全同源,是端侧AI应用的通用硬件底座。

算力与视觉能力同级

内置3TOPS@INT8独立NPU,支持INT8/INT16混合精度运算,可流畅运行人脸检测、安全帽识别、烟火告警、区域入侵等典型边缘AI模型,本地实时推理无需依赖云端。

集成AI-ISP与专业VPU,支持8M@30fps图像处理、4K@30fps H.264/H.265硬编解码,支持双路MIPI-CSI摄像头输入,可满足多路视觉分析需求。

工业级宽温可靠

商业级版本覆盖-20℃~+85℃工作温度,工业级版本覆盖-40℃~+85℃,搭配LPDDR4内存与eMMC存储的宽温特性,可适应复杂工业现场、户外等严苛环境。

软件生态完整统一

均搭载Linux 6.1操作系统,提供完整BSP支持,包含内核源码、驱动程序、文件系统与RKNN工具链,兼容TensorFlow、PyTorch、Caffe等主流深度学习框架的模型转换,开发体验一致,项目迁移无门槛。

接口资源全面引出

均完整引出处理器全部功能引脚,涵盖显示、千兆/百兆以太网、CAN-FD、UARTSPIADC等丰富工业接口,且GPIO兼容树莓派40Pin标准,外设扩展灵活。

三大核心差异,适配不同项目需求

两款核心板的本质区别,在于封装连接方式、物理形态与低功耗特性,分别对应不同的项目阶段与应用场景。

连接方式:焊接固定 vs 插拔式连接

这是两款产品最核心的结构差异,直接决定量产工艺与维护效率。

FET1126B-S:邮票孔+LGA复合焊接

采用140个邮票孔引脚+97个LGA引脚的复合连接方案,共引出237个功能引脚,通过焊接方式与底板固定。

优势:连接稳固、抗震动抗冲击能力强,批量焊接生产成本更低,适合定型后量产出货。

FET1126B-C:板对板连接器插拔式

采用3组80Pin超薄板对板连接器(共240Pin),引脚间距0.5mm,合高仅2.0mm,通过扣合方式与底板连接。

优势:支持插拔更换,研发调试、故障返修、版本升级无需拆焊,大幅提升研发迭代效率。

尺寸形态:40×40mm正方 vs 56×36mm长方

两款均属于小尺寸核心板,但形态差异适配不同的设备结构设计。

FET1126B-S核心板:40mm×40mm正方形设计,布局紧凑对称,更适合空间规整的终端设备,也便于PCB散热设计与结构排布。

FET1126B-C核心板:56mm×36mm长方形设计,板对板连接器沿侧边排布,更适配长条型、紧凑型设备,插拔操作更符合设备拆装逻辑。

功耗特性:标准工业级 vs 超低功耗值守

AOA/AOV超低功耗待机是FET1126B-C的专属功能,也是两款产品最核心的功能差异。

FET1126B-S为标准运行功耗设计,满足常供电工业设备的使用需求

FET1126B-C支持AOA(Always On Audio)始终收音与AOV(Always On Video)画面预侦测,设备休眠后仍可持续感知监测;AOV值守模式下功耗仅0.007W,支持WiFi、4G信号远程唤醒,可实现7×24小时不间断感知,特别适配电池供电、无人值守的低功耗场景。

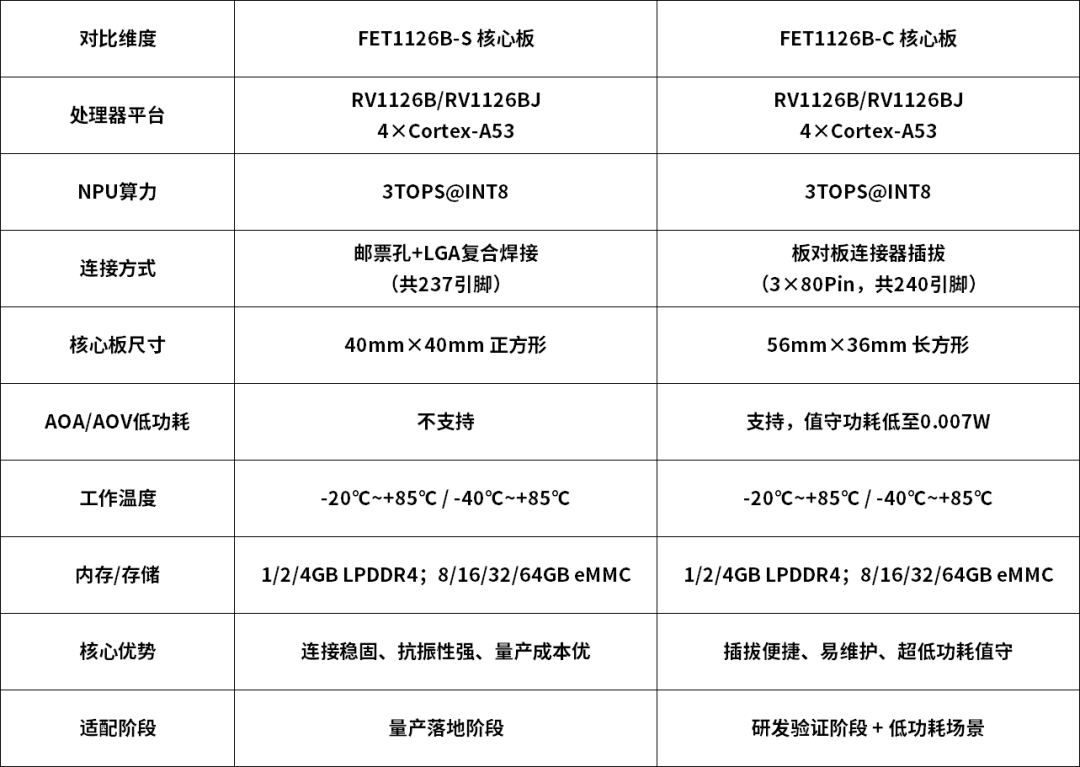

核心参数对比速查表

为方便快速查阅,整理了两款核心板的核心参数差异:


选型建议:按场景对号入座

优先选择FET1126B-S核心板

产品已定型,进入批量量产阶段,追求最优BOM成本;

工业控制终端、智慧工地闸机、工业网关等强振动、高可靠性要求的设备;

常供电场景,无超低功耗值守需求;

产品生命周期内,无需频繁更换核心板的项目。

优先选择FET1126B-C核心板

项目处于研发验证阶段,需要频繁调试、迭代硬件;

电池供电的便携监测设备、低功耗安防抓拍终端、无人值守监测站等长续航需求场景;

需要7×24小时低功耗感知、远程唤醒的应用;

设备后期维护需求高,希望支持快速更换核心板,降低运维成本。

也可采用板对板连接器版本做研发验证,邮票孔版本做量产落地"的组合方案,实现研发到量产的平滑过渡,兼顾开发效率与量产成本。

飞凌嵌入式FET1126B-S与FET1126B-C核心板并非高低配的层级差异,而是针对不同项目阶段、不同应用场景打造的同平台差异化方案:邮票孔版本主打量产可靠性与成本优势,板对板连接器版本主打研发效率与低功耗特性。

两款产品共享完整的软件生态与技术支持,开发者可根据项目实际需求灵活选型。如需获取两款核心板的完整规格书、申请开发样片,可访问飞凌嵌入式官网或联系商务咨询。
