一、应用场景

医药无菌灌装是制药生产中对环境和控制精度要求最高的工序之一，直接关系到药品质量和患者用药安全。某大型制药企业在河北石家庄的注射剂生产车间中，其无菌灌装线采用了基恩士（KEYENCE）KV7500系列PLC作为EtherNet/IP主站控制器，负责灌装机、旋盖机、贴标机等核心设备的高速精密控制。KV7500支持EtherNet/IP总线协议，具备纳秒级指令处理速度和丰富的运动控制功能，能够精确控制灌装剂量（精度±0.5%）、旋盖扭矩和贴标位置，满足GMP（药品生产质量管理规范）对无菌生产的严格要求。

与此同时，该车间的洁净区环境监控系统和CIP（在线清洗）系统由西门子S7-200 PLC进行控制。S7-200负责采集洁净区的温湿度、压差、悬浮粒子数等环境参数，以及CIP清洗系统的温度、流量、电导率等清洗参数，并通过Modbus RTU协议与各类传感器和执行器进行通讯。由于基恩士KV7500运行在EtherNet/IP网络，西门子S7-200运行在Modbus RTU网络，两套系统之间无法直接交换数据，导致灌装生产数据与洁净环境数据、CIP清洗数据相互割裂。

在制药行业合规要求日益严格（FDA 21 CFR Part 11、GMP附录1无菌药品）和药品追溯体系全面推行的背景下，企业需要将灌装生产数据与洁净环境数据、CIP清洗数据进行关联，实现每批药品的生产环境和清洗记录的完整追溯。如何实现基恩士KV7500的EtherNet/IP网络与西门子S7-200的Modbus RTU网络之间的可靠数据互通，成为该车间合规化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS-EIS是一款专为工业自动化现场异构网络互联设计的协议转换网关，集成了智能网关和数据采集器的核心功能。该网关在EtherNet/IP侧作为从站（Adapter）接入基恩士KV7500的EtherNet/IP扫描器网络，在Modbus RTU侧作为从站接入西门子S7-200的RS485总线，两侧均以从站身份响应主站的读写请求，实现两种总线协议之间的透明数据映射。

针对医药无菌灌装线的应用需求，TX131-RE-RS-EIS的关键功能特性包括：

双从站透明转换：EtherNet/IP侧作为KV7500的IO从站，Modbus RTU侧作为S7-200的从站设备，两侧主站均按照各自原生协议进行读写，无需修改原有控制程序的核心逻辑。

数据完整性保障：支持通讯状态检测和数据有效性标识，主站可判断数据是否新鲜，确保生产数据和环境数据的完整性和可追溯性，满足GMP对数据完整性的要求。

大容量映射区：输入/输出各512字节的过程数据区，可满足灌装剂量、旋盖扭矩、洁净温湿度、压差、CIP参数等数百个点位的同时交换。

工业级可靠性：金属外壳，DIN导轨安装，宽温设计，电源和通讯接口隔离，适应洁净车间的长时间连续运行环境。

配置与诊断：提供Windows配置软件和通讯状态指示灯，支持在线诊断和固件升级，调试维护简便，减少对无菌生产的干扰。

作为一款专业的工业网关，TX131-RE-RS-EIS为医药无菌灌装线生产数据与环境数据的融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键物联网关设备。

三、系统结构拓扑图

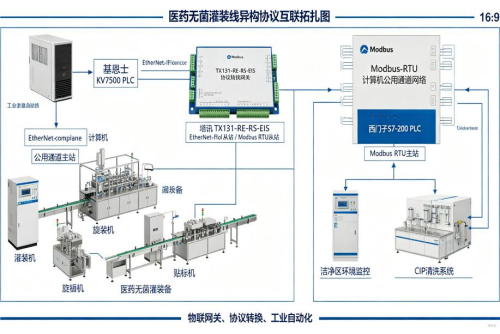

医药无菌灌装线异构协议互联拓扑图

系统拓扑分为三个层次：

EtherNet/IP灌装控制层：基恩士KV7500 PLC作为EtherNet/IP主站，通过工业以太网连接灌装机、旋盖机、贴标机等设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。

协议转换层：TX131-RE-RS-EIS网关居中部署，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。

Modbus RTU环境监控层：西门子S7-200 PLC作为Modbus RTU主站，通过RS485总线连接洁净区环境监控设备、CIP清洗系统等，TX131-RE-RS-EIS作为Modbus RTU从站接入。

四、项目痛点

生产-环境数据割裂：KV7500控制的灌装剂量、产量等生产数据与S7-200采集的洁净区温湿度、压差等环境数据存储在不同系统中，每批药品的生产环境追溯需要人工打印环境记录并附在批记录中，效率低且易出错。

CIP清洗记录不完整：CIP清洗的温度、流量、时间等参数由S7-200记录，但无法与灌装批次自动关联，清洗记录需要人工填写，存在数据造假和遗漏风险，不符合FDA数据完整性要求。

环境超标响应滞后：洁净区压差或温湿度超标时，S7-200仅在本地报警，KV7500无法获取该信息，灌装线可能在环境超标的情况下继续生产，导致整批药品报废风险。

合规审计压力大：FDA和NMPA的审计要求生产数据和环境数据可追溯、不可篡改，现有分散式数据存储方式难以满足审计要求，多次被审计官提出观察项。

系统改造成本高：若将S7-200更换为支持EtherNet/IP的新型PLC，不仅需要采购硬件和重新编程，还需进行洁净区施工和再验证，预计费用超过50万元且停产时间超过1个月。

五、解决方案

采用塔讯TX131-RE-RS-EIS协议转换网关，构建”基恩士KV7500（EtherNet/IP主站）—TX131网关（双从站）—西门子S7-200（Modbus RTU主站）“的异构通讯架构。

硬件部署

在灌装线控制柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与KV7500同网段（192.168.0.x）；RS485接口接入S7-200的Port0通讯口所组成的RS485总线，网关从站地址设为4，波特率9600，8数据位，1停止位，偶校验。

数据映射配置

KV7500→S7-200方向（生产数据下发）：当前批次号、灌装开始/结束信号、灌装速度、产量计数、设备运行状态等52个点位，由KV7500写入EtherNet/IP输出区，映射到网关Modbus保持寄存器40001~40052，供S7-200读取。

S7-200→KV7500方向（环境/CIP数据上传）：洁净区温度、湿度、压差、悬浮粒子数、CIP温度、CIP流量、CIP电导率、环境超标报警等76个点位，由S7-200写入网关Modbus输入寄存器30001~30076，映射到EtherNet/IP输入区供KV7500读取。

主站配置

基恩士KV7500侧：在KV STUDIO软件中添加EtherNet/IP从站设备，配置TX131的IP和输入输出数据长度，建立变量映射，并在PLC程序中编写批次数据关联和环境超标联锁逻辑。

西门子S7-200侧：在STEP 7-Micro/WIN中编写Modbus RTU主站通讯程序（MBUS_CTRL和MBUS_MSG指令），周期性读写网关从站的寄存器，将环境和CIP数据上传至网关并接收批次信息。

应用逻辑设计

批次关联：KV7500在灌装开始时将批次号和开始时间通过网关下发给S7-200，S7-200据此将该批次生产期间的环境数据和CIP数据打上批次标签，实现生产数据与环境数据的自动关联。

环境联锁：KV7500实时监测S7-200上传的环境参数，当洁净区压差或温湿度超标时，自动暂停灌装并触发报警，防止在不合格环境中生产。

六、实施过程

第一阶段：需求分析与点位梳理

与生产、质量、工程部门共同确认需要交互的数据点位和合规要求。共确定128个点位：生产数据下发52个，环境/CIP数据上传76个。明确数据刷新周期要求：生产数据≤500ms，环境数据≤2s，报警信号≤100ms。

第二阶段：网关配置与验证

在实验室（非洁净区）使用基恩士KV7500样机和西门子S7-200搭建测试平台。完成TX131网关配置和128个点位的映射表。进行数据完整性测试、通讯中断恢复测试和报警响应测试，所有指标均满足要求。

第三阶段：现场安装

利用周末停产时间进行网关安装和接线。网关安装在灌装线控制柜的DIN导轨上，以太网和RS485接线同步完成。RS485线缆采用屏蔽双绞线缆，远离动力线布线。接线完成后通电自检正常。

第四阶段：在线调试

在灌装线换批间隙进行在线调试。在KV7500中下载添加了网关从站的程序，在S7-200中下载Modbus主站通讯程序。逐点验证128个点位的数据一致性，重点测试批次关联功能和环境超标联锁功能：模拟压差超标，KV7500在80ms内检测到并暂停灌装，联锁功能正常。

第五阶段：验证与交付

按照GMP验证流程进行IQ（安装确认）、OQ（运行确认）和PQ（性能确认）。连续运行3个生产批次，验证批次数据关联的准确性和环境数据的完整性。验证结果全部合格，形成验证报告。项目通过质量部门验收并正式投入使用。

七、应用效果

批次数据完整追溯：每批药品的灌装生产数据与洁净环境数据、CIP清洗数据实现自动关联和完整存储，批记录生成时间从4小时缩短至10分钟，数据追溯覆盖率达到100%。

合规审计顺利通过：生产数据和环境数据实现电子化、自动化采集，满足FDA 21 CFR Part 11和GMP附录1对数据完整性的要求，后续审计中未再出现相关观察项。

环境超标实时联锁：洁净区环境参数超标时灌装线自动暂停，避免了在不合格环境中生产导致的整批报废风险，预计年减少质量损失约80万元。

人工效率提升：取消了人工打印环境记录和填写批记录的环节，每批节省人工约2小时，车间数据管理人员从3人减少至1人。

改造投资可控：单台网关加调试和验证费用约3万元，远低于更换PLC方案（约50万元），且利用周末和换批间隙施工，零生产损失，投资回报周期不足2个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了基恩士KV7500（EtherNet/IP主站）与西门子S7-200（Modbus RTU主站）之间的异构总线协议互联。网关以双从站模式同时接入灌装控制层的EtherNet/IP网络和环境监控层的Modbus RTU网络，完成了生产数据与环境/CIP数据的双向透明传输，并在此基础上实现了批次自动关联和环境超标联锁。

该项目充分体现了工业网关在医药行业合规化升级中的核心价值：以协议转换打破生产控制与环境监控之间的总线协议壁垒，以数据采集器的精度实现合规要求的点位级数据采集，为工业物联网平台提供完整、可追溯的数据底座。TX131-RE-RS-EIS作为一款可靠的智能网关和物联网关，为制药企业的GMP合规、质量追溯和风险管理提供了经济高效的互联解决方案。
