英集芯IP2336H是一款用于蓝牙音箱、电动工具、移动电源等充电方案的锂电池充放电管理SOC芯片，支持2到6串锂电池配置。单芯片实现升压充电+反向降压放电，充放电功率高达18W。硬件可灵活定制。集成PD3.0、QC、AFC、FCP等主流快充协议，无需额外协议。集成MOS同步升降压，采用同步开关拓扑。BOM 精简，PCB面积小。适合追求低成本的单芯片方案。内置NTC电池温度检测、输入过压/欠压等保护功能，采用QFN24封装，体积小巧，兼容自动化贴片生产，提升制造效率。
一、集成化SOC架构，精简外围方案

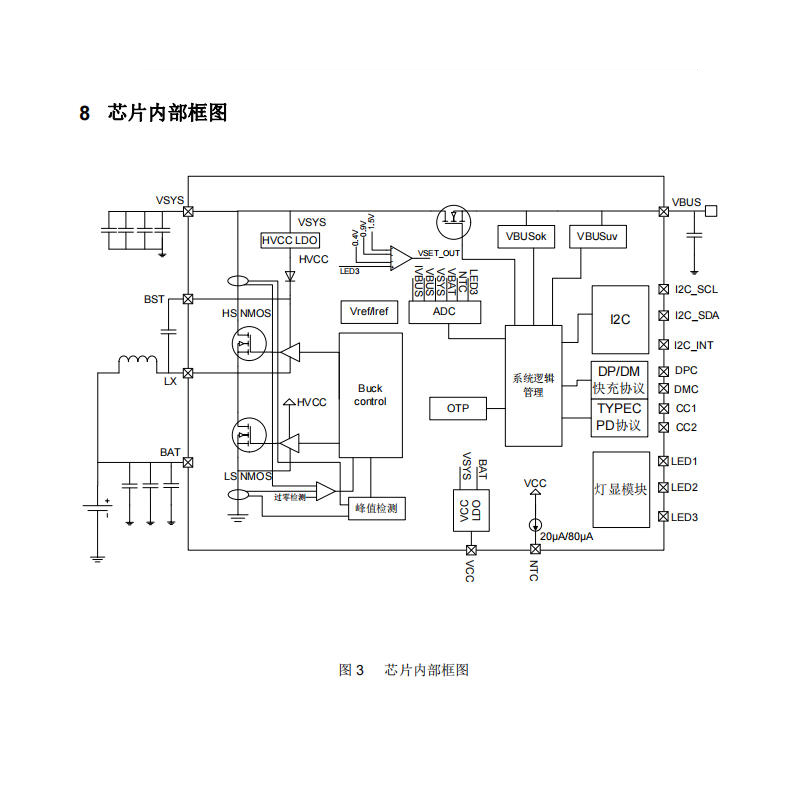

IP2336H设计时以“精简外围、缩小体积”为目标，芯片内置功率MOS管，采用同步开关拓扑架构，可减少外置功率器件需求，配合少量外围阻容元件即可搭建充放电系统。
这种设计带来两方面特点：一是有助于减少方案元器件数量，缩小PCB占用面积，帮助终端产品实现较紧凑的结构设计；二是有助于降低BOM物料成本，使产品在保持性能的同时具备市场竞争力。芯片采用4×4mm QFN24封装，可支持自动化贴片生产，提升终端制造效率，也便于嵌入空间受限的设备内部，为产品结构设计留出空间。
二、不同功率区间转换效率，降低损耗延长续航
针对充放电不同场景，IP2336H对开关频率配置进行了优化：升压充电场景下采用250KHz开关频率，降压放电场景下采用375KHz开关频率，在兼顾外围无源器件体积的同时，支持不同功率区间的能量转换。
在升压充电模式下，5V/3A输入升压至18.5V时转换效率可达90%，9V/2.2A输入升压至18.5V时效率可达94%，有助于降低充电过程中的发热损耗；在降压放电模式下，18.5V电池降压输出5V/3A时效率为91.5%，18.5V电池降压输出9V/2.2A时效率可达95%，有助于电池能量释放，延长终端设备的续航时间。
三、多协议双向快充，自动匹配充电体验
IP2336H内置多种快充协议，输入侧集成PD3.0 DRP Try.SRC、AFC、FCP等快充协议，可根据实时电池电压自动与适配器握手匹配快充档位，有助于提升充电速度，缩短电池充满所需时长。输出侧支持QC、AFC、FCP等多种快充协议，可为多种数码设备提供快充供电，通常不需要额外搭配协议芯片。
芯片具备输入限压机制，可实时自动调节充电电流，匹配不同适配器的带载能力，有助于避免电源过载问题，使充电过程保持稳定。同时它支持2~6串锂电池组定制适配，可根据不同产品的电池配置需求调整参数，覆盖从便携小功率设备到中功率储能设备的需求。
四、多种辅助配置，兼顾低功耗与功能拓展
为适配不同场景的使用需求，IP2336H提供多项辅助配置：支持1灯/2灯/4灯多种LED电量指示方案，终端厂商可根据产品定位选择电量显示方式；预留可定制I²C数字通信拓展接口，便于设备主控读取充放电状态、电池电压、温度等参数，支持功能管理。
在功耗控制方面，芯片标准待机电流为100μA，针对低功耗物联网、长续航监测类场景还可定制低功耗版本，将待机电流降低至10μA，有助于减少静态功耗损耗。同时芯片支持EN按键唤醒启动放电，操作逻辑较为简单，适配便携设备的交互设计需求。
五、多层面保护机制，支持长期运行
针对多串锂电池应用的可靠性要求，IP2336H设置了多层面保护机制。端口层面集成输入过压、输入欠压保护，以及输出过流、输出短路保护；电池层面内置电芯过充、过放保护，有助于减少电池因不当充放电出现的损伤。
温度层面支持芯片过热保护与电池NTC温度检测保护，在高温、低温等环境下可自动调整工作状态；芯片还具备4KV级别的ESD静电防护能力，可应对日常使用中的静电冲击，有助于提升设备在复杂环境下的适应能力，支持产品长期运行。
六、多种场景适配，为便携设备提供支持
凭借18W双向快充、2~6串锂电池适配、集成化设计和保护机制等特性，IP2336H可用于蓝牙音箱、便携式储能小电源、电动工具、户外照明设备等场景。它适合注重小体积、低成本的消费类便携产品，也可用于对续航和可靠性有要求的工业类便携设备，帮助终端厂商在电源方案上兼顾体积、效率与成本。
