在现代电子技术与电力电子系统中，随着高压、大功率设备的广泛普及，电路系统之间的安全性、稳定性和抗干扰能力面临着前所未有的严峻考验。弱电控制单元与强电执行机构之间的安全屏障，成为了整个系统能否稳定运行的关键所在。在众多的隔离与保护元器件中，光电耦合器，即我们常说的光耦，凭借其独特的物理机制与卓越的电气隔离性能，占据了不可替代的地位。深入剖析光耦的电气隔离作用，不仅有助于理解其在各类复杂电路中的工作本质，更为提升电子系统整体可靠性提供了重要的理论与实践支撑。

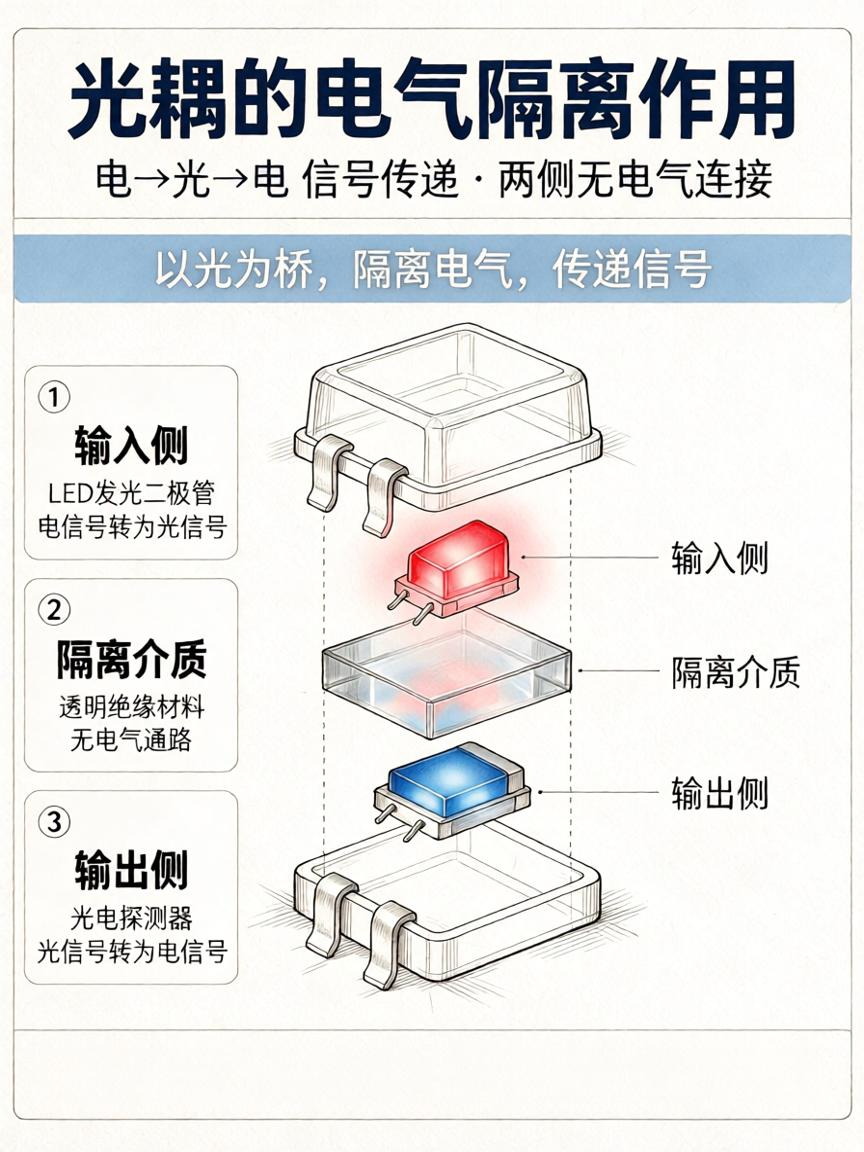

光耦的核心运作逻辑在于实现了“电到光再到电”的能量与信号转换。从微观结构来看，光耦的封装内部主要包含发光器件与受光器件两大核心部分，输入端通常采用红外发光二极管，而输出端则对应各类光敏受光元件，如光敏三极管、光敏达林顿管、高速逻辑门电路或是光伏驱动组件。两端之间没有任何直接的物理导体连接，而是完全借助高绝缘强度的透明介质进行物理空间上的阻隔。当输入端流过电信号驱动发光二极管时，其发射出的光线会穿过中间的绝缘隔离层，照射到相对一侧的光敏受光元件上，从而在输出端激发出相应的电信号。这种仅依靠光子传递信息的机制，彻底斩断了电位传导的路径。

从电气隔离的角度来看，这种无直接导电接触的设计赋予了系统多重核心优势。首要的价值在于对高灵敏度、低电压控制核心的绝缘保护。在工业自动化控制设备、开关电源以及新能源逆变系统中，高压侧往往伴随着剧烈的电压波动、浪涌冲击或瞬态高压。如果没有可靠的隔离措施，这些危险的电位极易逆向倒灌至低压弱电控制侧，导致单片机、数字信号处理器等核心芯片瞬间损毁，甚至引发人身安全事故。光耦的存在如同在强弱电之间构筑了一道坚不可摧的防火墙，即使输入或输出侧遭遇数千伏的高压袭击，另一侧的电路依然能够安全运行。

除了应对极端高压威胁，光耦在消除系统内部噪声与地环路干扰方面同样发挥着决定性作用。在复杂的电子系统集成中，不同子系统往往各自拥有独立的接地参考点。由于铺铜阻抗、大电流回流等因素，这些不同的接地端之间往往会存在微小的电位差。如果将这些子系统直接用导线相连，便会形成地环路，不仅会引入难以根除的低频工频干扰和高频杂散噪声，还会严重恶化系统的信噪比与测量精度。光耦隔离由于彻底切断了直流和低频电流的直流通路，使得两端系统各自独立接地，从根本上杜绝了地环路电流的产生，极大地净化了信号传输环境。

在高频开关电源、变频器及大功率电机驱动等应用场景中，电路频繁的开关动作会产生极高的共模电压变化率。这要求隔离器件必须具备极强的共模瞬变抗扰度。高质量的光耦产品通过优化内部封装结构、降低耦合电容并引入先进的屏蔽技术，能够有效抑制共模噪声的串扰，防止高压开关瞬变引发控制逻辑的误动作。这种高抗扰特性保障了系统在恶劣电磁环境中的长周期稳定运行。

在实际工程选型与系统设计中，评估光耦的电气隔离性能需要综合考量多维度的关键指标。首先是隔离耐压，它表征了输入端与输出端之间能够承受的最大绝缘电压阈值，直接决定了其适用的电压等级范围。其次是爬电距离与电气间隙，这两个物理几何尺寸关乎安规认证的等级，是确保产品在潮湿、污染等恶劣自然环境下不发生击穿的重要保障。此外，电流传输比、传输延迟以及工作温度范围等参数，也共同决定了光耦在不同应用场景下的动态响应速度与传输效率。

综上所述，光耦的电气隔离作用不仅是一项基础的电路保护技术，更是现代电子系统实现高可靠性、高抗干扰能力与系统安全的基石。通过对电信号的光电转换与物理隔离，光耦成功化解了强弱电交织环境中的诸多安全隐患与噪声困扰，在工业控制、能源电力、通信设备以及消费电子等各个领域持续发挥着不可替代的重要作用。随着半导体工艺与光电技术的不断演进，未来的光耦产品将在隔离性能、集成度以及传输速度上实现更大的突破，为构建更加安全、高效的现代化电子系统提供更为坚实的支撑。
