在现代电子系统、工业自动化控制以及大功率电力电子设备中，弱电控制强电、敏感芯片对抗强电磁干扰（EMI）以及人身安全保护是电路设计中不可妥协的核心诉求。在实现这些目标的过程中，光耦合器（Optocoupler，简称光耦）扮演着无可替代的角色。

本文将从光耦的基本工作原理、核心关键参数、典型应用场景以及设计避坑指南四个维度，带您“一文读懂”如何利用光耦实现安全可靠的信号控制。

一、光耦的核心原理：电-光-电的完美隔离

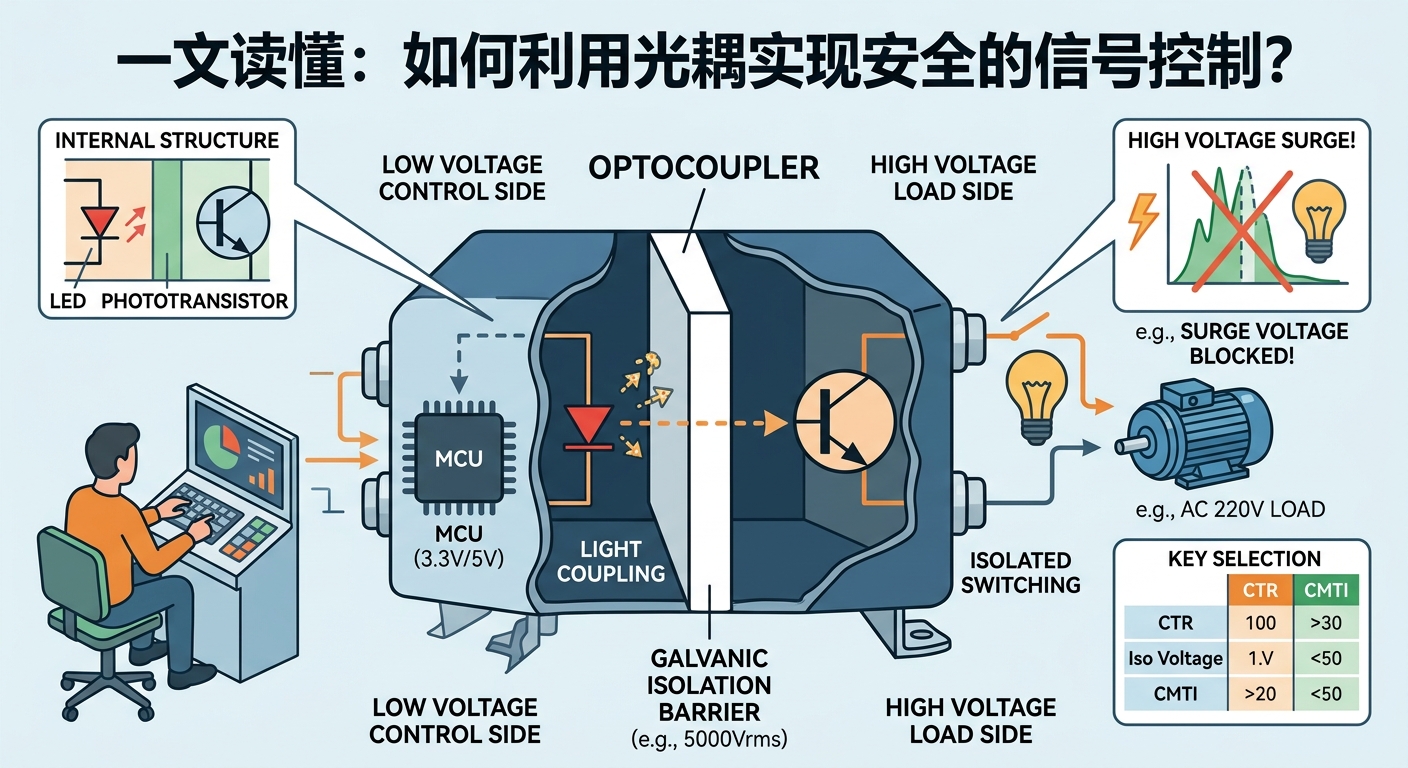

光耦的基本结构非常精巧：它将一个微型的发光器件（通常是红外发光二极管，LED）和一个光敏接收器件（如光敏三极管、光敏达林顿管、高速逻辑门或光控晶闸管）封装在同一个不透光的黑匣子中。

当输入端施加控制信号时，LED发光；光敏接收端受到光照后导通，输出端随之产生电信号。

为什么说它是“安全的”？

电气完全隔离：输入端和输出端之间没有直接的铜导线连接，唯一的介质是透明的绝缘光隔离层。

耐高压冲击：这种结构能够承受数千伏甚至上万伏的瞬态高压（绝缘耐压V_iso），有效防止高压侧故障（如雷击、电网浪涌或功率管击穿）直接串入低压控制端，从而保护昂贵的微处理器（MCU/DSP）和人身安全。

消除地环路干扰：彻底切断由于两端地电位不一致而产生的地环路电流，大幅抑制共模噪声。

二、读懂光耦的关键性能参数

在实际电路设计中，不能仅凭“能通断”来选择光耦，必须对以下几个核心技术参数进行严格评估：

1.电流传输比（CTR）：

CTR是光耦输出端集电极电流与输入端正向电流之比的百分比（CTR=I_C/I_F×100%）。它决定了光耦的电流放大能力。普通光耦的CTR在50%到600%之间，而达林顿光耦的CTR可以高达数千倍，适用于低驱动电流场景。

2.隔离耐压（V_iso）：

指输入端与输出端之间能够承受的最大交流或直流电压。常见的工业级光耦隔离耐压在2500Vrms到5000Vrms之间。在医疗设备或高压变频器中，则需要选择加强绝缘的高耐压型号。

3.传输延迟与开关速度：

普通光耦（如PC817系列）的响应速度较慢（微秒级），仅适合开关量控制或低频信号传输。对于高速通信、PWM控制或数字总线隔离，必须选用内置施密特触发器或高速逻辑门的高速光耦（如6N137、TLP2361等，传输速率可达10Mbps甚至更高）。

4.共模瞬态抑制能力（CMTI）：

在功率开关管（如IGBT、SiCMOSFET）高速开关时，会产生极高的dV/dt干扰。如果光耦的CMTI不足，高压侧的噪声会通过耦合电容窜入低压侧引起误触发。因此，在逆变器和伺服驱动中必须关注CMTI指标（通常要求大于20kV/µs）。

三、典型应用场景解析

1.微控制器（MCU）与工业数字输入/输出（I/O）隔离

在PLC或工业控制板中，外部传感器信号或继电器输出往往伴随24V甚至更高的高压电平。通过光耦隔离，MCU的3.3V/5V引脚可以安全地读取外部状态或驱动大功率负载，阻断来自工业现场的静电和电网浪涌。

2.开关电源（SMPS）的反馈回路隔离

在隔离式开关电源（如反激式电源）中，输出端的电压需要实时反馈给初级侧的PWM控制芯片。光耦与精密稳压源（如TL431）配合，在维持初次级电气隔离的同时，精确传递电压误差信号，实现稳压控制。

3.变频器与电机驱动的IGBT栅极驱动隔离

在大功率电机控制和光伏逆变器中，驱动电路直接控制高压大电流的功率器件。高速光耦（或隔离驱动光耦）能够提供足够的驱动峰值电流，并确保高低压侧的绝对隔离，防止因击穿导致的毁灾性短路。

四、核心设计要点与避坑指南

输入端限流电阻计算：

LED的正向压降（V_F）通常在1.2V至1.5V左右。必须根据输入控制电压和目标正向电流（I_F，通常为5mA-10mA）精确计算串联限流电阻，防止电流过大烧毁LED，或电流过小导致光耦无法可靠饱和导通。

考虑CTR的老化衰减：

光耦内部的LED在长期高温、大电流工作下会发生光衰，导致CTR下降。在设计时必须留出30%至50%的设计余量，避免设备在运行几年后因CTR不足出现信号丢失。

PCB布局与爬电距离：

安全隔离不仅依赖芯片本身，PCB的物理布局同样关键。必须在光耦的高压侧和低压侧之间开槽（Slotting），或者保证足够的爬电距离和电气间隙，防止高压通过PCB表面跳火击穿。

结语

光耦合器作为连接强电与弱电、现实世界与数字芯片的安全桥梁，其重要性在现代电子工程中不言而喻。从基础的开关量隔离到高速精准的功率器件驱动，理解并掌握光耦的原理与参数选型，是每一位电子工程师构建安全、稳定控制系统的必修课。
