AMS 制造了几个有趣的传感器，包括我在 STM32 Sensor Tile 项目中使用的 CCS811 空气质量传感器和 AS7262 6 通道光传感器，它现在出现在 Adafruit 刚刚宣布的分线板上。 AS7262 提供 6 个可见光（430 至 670 nm）通道，分辨率为 40 nm FWHM。 AS7263 还有另一种类似的 AMS 传感器，它在近红外（600 - 870 nm）提供六个通道，分辨率为 20 nm FWHM。

我想通过将它们组合到一个 pcb 上来设计这两个中的简单光谱仪。 这个想法的问题是它们都具有相同的 I2C 地址，因此我不得不使用 I2C 多路复用器。 然后存在同步数据转换和读取时间以构建适当的 12 通道频谱的问题。 这些都是可控制的问题，当我发现 AMS 已经击败了我这个想法时，我很期待将它们解决。

AMS 想到将传感器与不同滤波器相结合（这就是它们如何实现相对较窄的 20 nm 光谱分辨率）并不奇怪，就像我一样。 但是他们做得对，为其中一个传感器配备了一个主 I2C 总线，以便管理并与其他两个正确同步。 是的，这是正确的，在 3 芯片 AS7265X 套装 AMS 已经提出（AS72651 作为主设备，AS72652 和 AS72653 作为从设备）现在有 18 个独立通道，跨越 410 到 940 nm 范围，具有 20 nm FWHM 分辨率。 在两个转换周期（最小转换时间为 5.6 毫秒）后，可以读出完整的 18 个通道。 传感器还可以控制指示灯 LED 以及用于照明的光源 LED，以匹配传感器的光谱响应。

这里的想法是所得到的装置是反射光谱仪，当被分析的物体沐浴在与（滤光的）光电探测器的灵敏度相匹配的光线下时，它将工作得最好。 测试对象的化学组成将决定反射或吸收多少光，并且可以建立已知材料的特定光谱响应的目录以允许识别许多未知的光。

在最初的设计中，我选择了一个广谱 5700 K 90 CRI LED 和两个红外 LED（一个峰值在 850 nm 处，一个峰值在 940 nm 处）。 我们的想法是使用宽带照明收集 18 通道光谱，然后再使用一个或两个红外光源。 后者将提供区分和识别有机化合物以及分析植物和动物物质所需的特征，无论是在野外，在花园中还是在餐桌上。

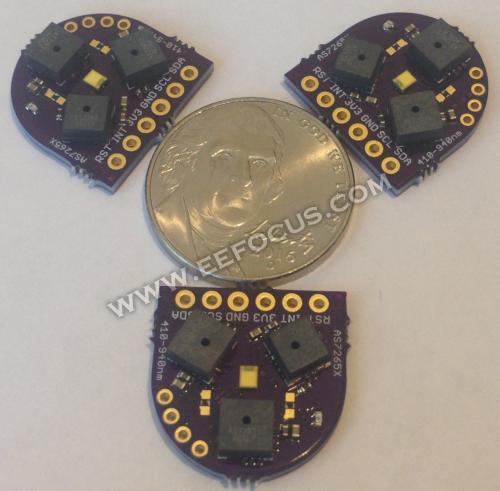

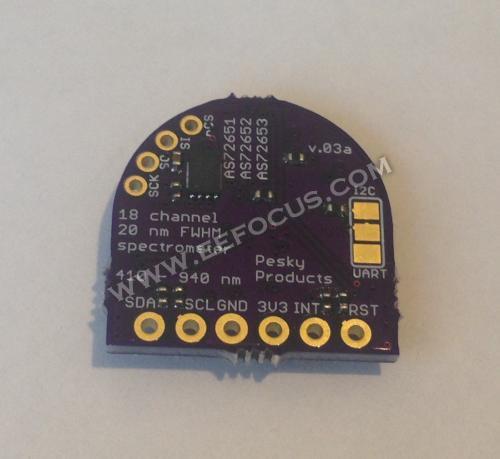

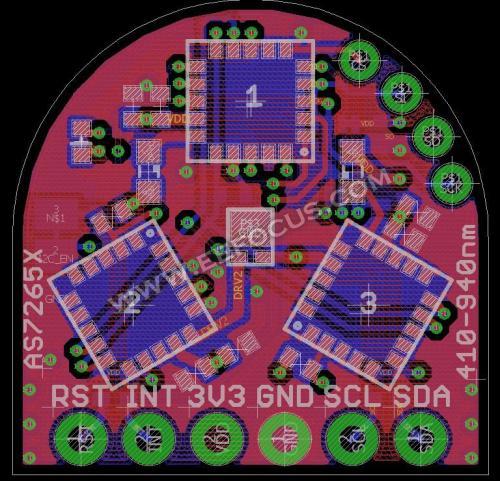

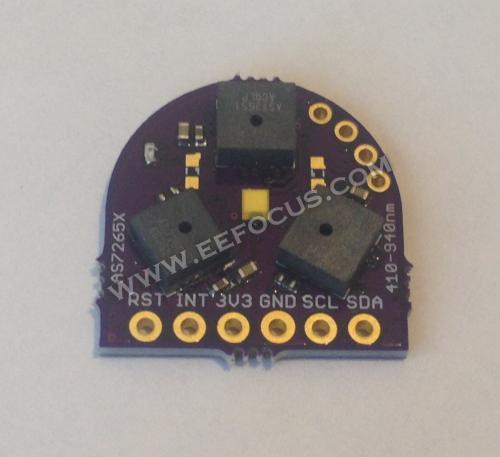

pcb 本身设计得尽可能紧凑，同时保持易于组装，美观和功能。

我还有几个问题需要解决。 AS72651 要求将固件加载到连接的 SPI 闪存中。 我仍然不确定在哪里获得固件，如何加载它，甚至是否需要通过 SPI 端口（我没有暴露到电路板边缘）或通过 I2C 完成。 另外，我不知道主总线是否需要上拉电阻（这在 EM7180 主总线上是必需的，但在 MPU9250 总线上是不需要的，所以我添加它们以确保）。 我也找不到随处可售的三款芯片组。 最后，我认为 AS72651 数据手册中的参考设计有几个明显的错误，但很难确定。 我已经发送了 AMS 电子邮件，提出了我对参考电路的疑问和想法，但还没有听到过窥视。 我订购了 AS7265X 评估套件（ 130 美元 ），所以我至少会有一个工作版本来检查和启动 Arduino 草图开发。

这有望成为一个有趣且非常有用的项目，它应该会产生一个小型 18 通道光谱仪，能够为我（或任何其他人的）提供基础。

该项目都是开源的（至少我的部分是这样）所以任何人都应该能够在我开始工作后复制它。 最好的部分是总成本（一旦我确实得到了错误并弄清楚如何使它全部工作）应该以低于 25 美元的价格出售。 如果我最终在 Tindie 上销售这些产品，我当然需要收取更多费用，但无论我最终收取的费用肯定会在 AMS 要求他们的评估套件之下！
