120V高耐压SL3041H：内置MOS降压芯片，灵活支持24V、12V、5V、4.2V输出
在现代电力电子系统中，高效、稳定、宽电压输入的DC-DC降压芯片已成为各类设备电源设计的核心。森利威尔原厂推出的SL3041H，正是一款在高压输入环境下表现卓越的同步降压稳压器，其出色的集成度、宽输入范围和灵活的输出电压配置，使其成为工业控制、汽车电子及电池供电系统中的理想电源解决方案。
高耐压输入，适用严苛工作环境
SL3041H具备10V至120V的宽输入电压范围，可耐受高达120V的输入电压冲击，适应多种高电压输入场景。无论是工业电力系统、电动车载设备，还是电池组供电系统，该芯片都能在电压波动较大的环境中稳定工作，提供持续可靠的电源转换。
内置功率MOSFET，集成度高
芯片内部集成了高压功率MOSFET，无需外接开关管，极大简化了外围电路设计。采用ESOP8封装，体积小巧，布局紧凑，适合对空间有严格要求的应用场景。其导通电阻低至130mΩ，配合110kHz的固定开关频率，可实现超过90%的转换效率，有效降低系统热损耗。
输出灵活可调，支持多电压应用

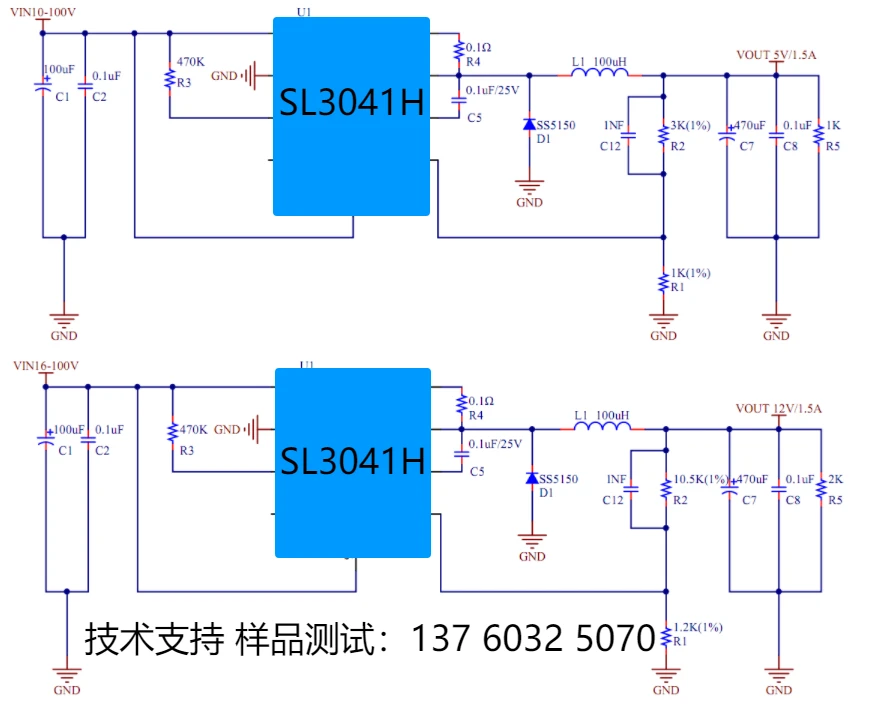

SL3041H支持输出电压在1.25V至50V范围内灵活设定，通过外部电阻分压网络即可轻松配置输出，常见电压如24V、12V、5V、4.2V等均可实现。芯片内部集成1.25V精密电压基准，配合外部反馈网络，可提供高度稳定的输出电压，适应多种负载需求。
多重保护机制，提升系统可靠性
为保障系统安全稳定运行，SL3041H内置了完善的保护功能：
- 输出短路保护：在输出短路时自动关断，保护芯片与负载；
- 过温保护：结温超过安全阈值时触发关断，避免热失控；
- 软启动功能：上电时输出电压平缓上升，减小冲击电流，提升系统寿命。
低静态电流，适合电池供电场景
在待机状态下，芯片静态电流极低，适用于对功耗敏感的长续航电池设备。其高效率与低待机功耗相结合，显著延长了电池供电系统的运行时间，非常适合平衡车、便携设备、远程监测装置等应用。
优化布局建议，助力高性能设计
为确保SL3041H发挥最佳性能，建议在PCB布局时注意以下几点：
- 芯片底部采用大面积铺铜，增强散热能力，支持更大电流输出；
- 大电流路径（如VIN、SW、GND）走线应短而宽，减小寄生电阻与电感。
结语
森利威尔原厂SL3041H以其高耐压、高集成、高效率及高可靠性的特点，为高压输入、多电压输出的电源设计提供了优秀的单芯片解决方案。无论是在汽车电子、工业系统还是电池供电设备中，它都能提供稳定、高效、安全的电源转换支持，是工程师在高性能电源设计中的优选之一。
