【芯方案】触控新标杆,调试更智能——中微爱芯触摸自动化调试平台L2

4小时前
176
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

爱芯触摸软件调试助手V1.0.1.zip

共1个文件

平台介绍 Platform Introduction

中微爱芯触摸自动化调试平台L2,专为具有触摸按键操作功能的产品提供快速开发支持,覆盖从生成调试工程→触摸调试→参数自动生成→生成测试工程的全流程触摸功能开发。平台包含触摸库(底层驱动)与上位机调试软件两大核心部分,通过上位机实时调参与自动参数生成,可高效辅助开发者完成触摸功能开发,排查触摸相关问题,大幅提升方案开发效率。

整体解决方案 Overall solution

本次升级围绕两大核心展开:触摸库(L2版本)与上位机调试平台iTK-Tool。

  • 触摸库L2版本

    在算法层面相较V1.8版本进行优化:

1. 资源占用更少:空间最大节省58%

2. 扫描速度更快:最快提升约52%

3. 抗干扰能力更强:CS动态抗干扰从6V提升至10V

4. 多按键不卡顿:多按键场景下快速点按响应无迟滞

  • 触摸库上位机调试平台iTK-Tool

    全新推出的PC端调试工具,可实现:

1. 实时动态调参:通过上位机在线配置触摸参数,无需反复烧录

2. 触摸数据可视化:可实时显示触摸数据变化曲线(基准值、差值等)

3. 配置文件自动生成:调试完成后一键生成触摸配置文件,可直接替换至工程

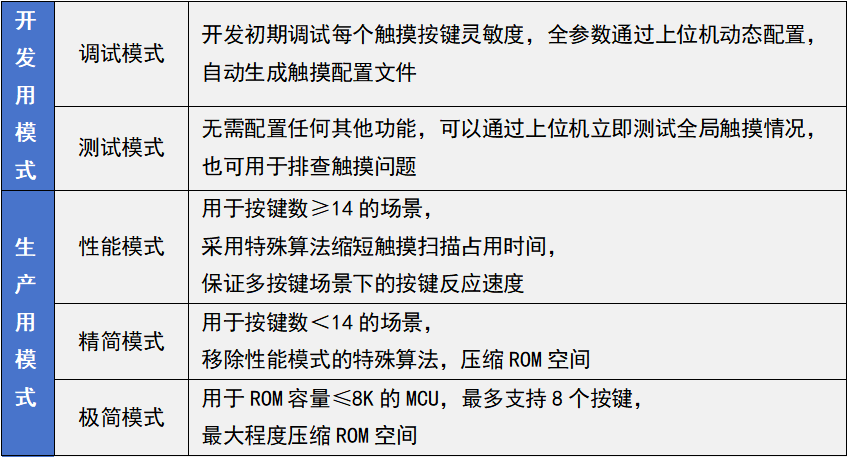

该平台提供底层触摸扫描与检测算法,支持AiP8F35XX、AiP8S34XX系列芯片ROM容量8K~64K全覆盖,最多支持48个触摸按键。针对不同按键数量与ROM资源,提供多种工作模式:

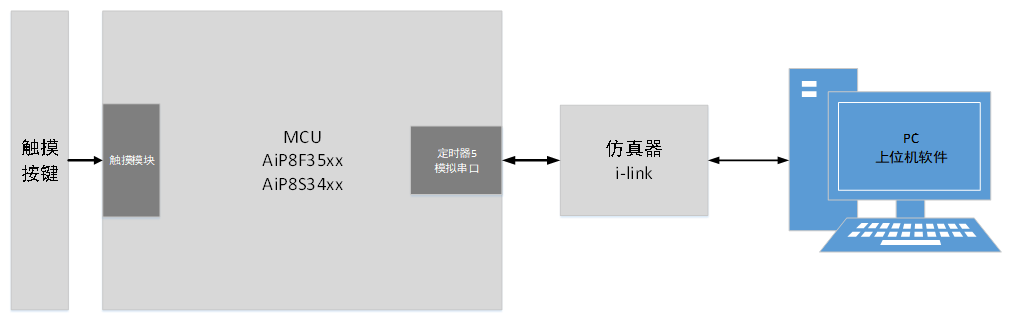

触摸调试连接示意图

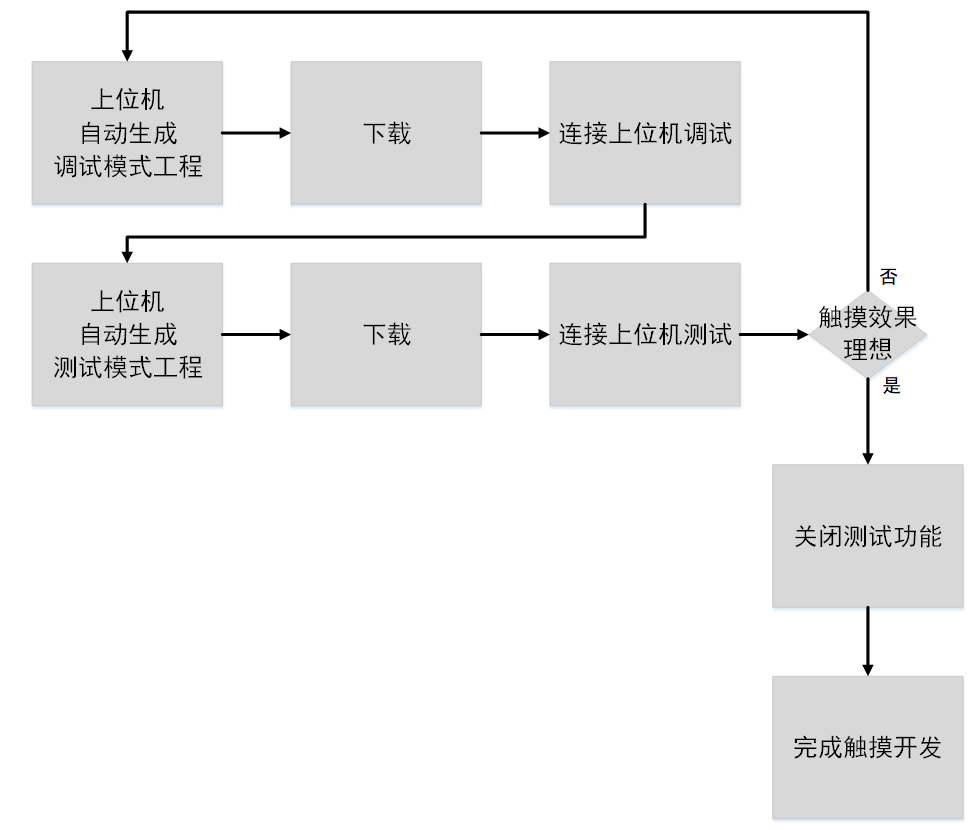

触摸开发逻辑框图

L2版本 vs V1.8版本:三大升级亮点  Three major upgrade highlights

相比V1.8版本触摸库,L2版本在资源占用、扫描效率、调试体验三个维度实现了全面进化:

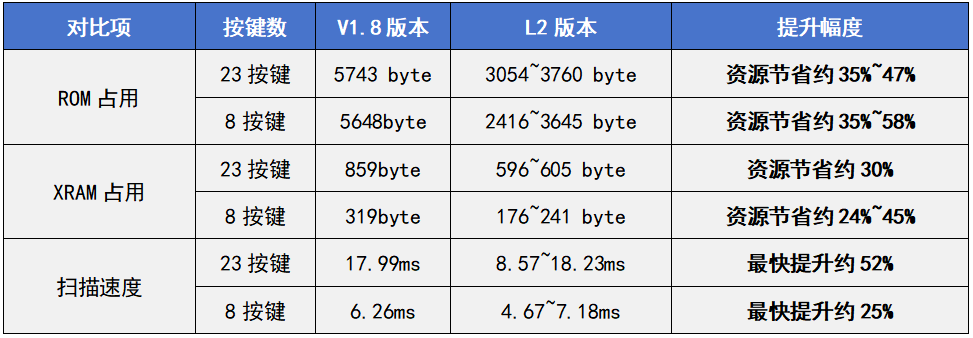

  • 资源占用更少,扫描速度更快

以上数据基于AiP8F35xx系列芯片实测,L2版本不同模式均覆盖测试。

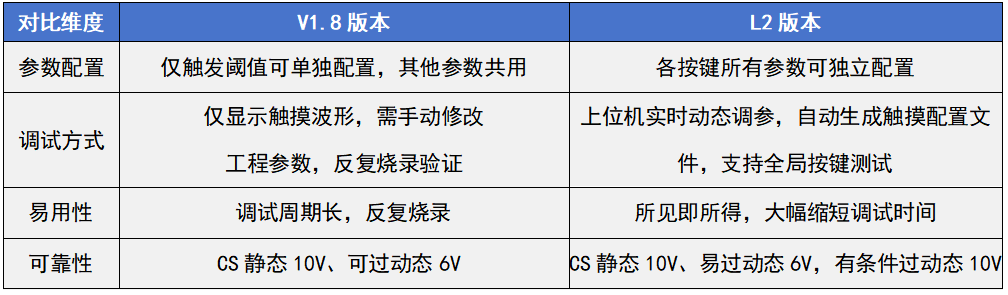

  • 调试体验质变,开发效率倍增

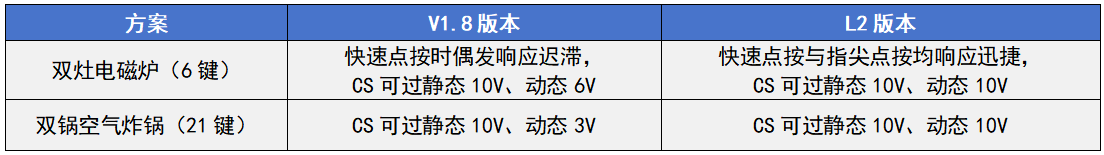

我们对多款实际整机方案进行了更新测试,新旧触摸库的动态CS可靠性表现结果如下:

平台实物 Platform physical objects

全局通道参数配置界面

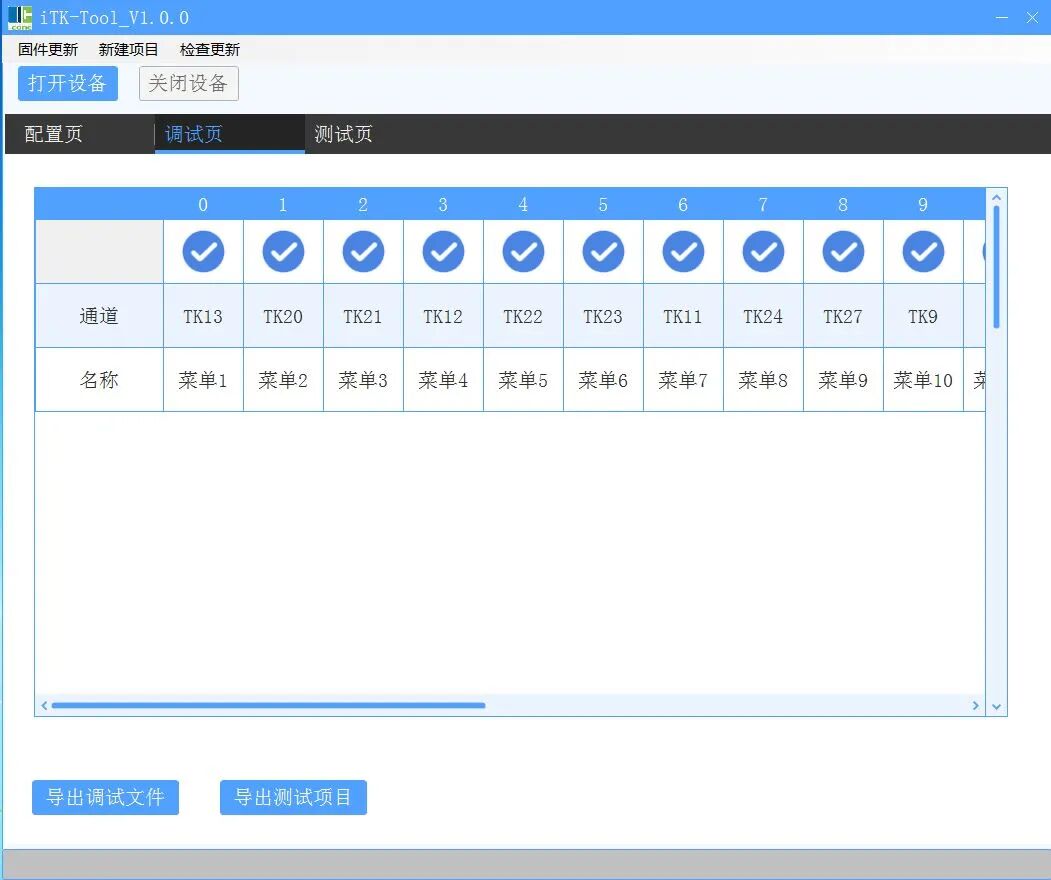

单通道参数配置选择界面

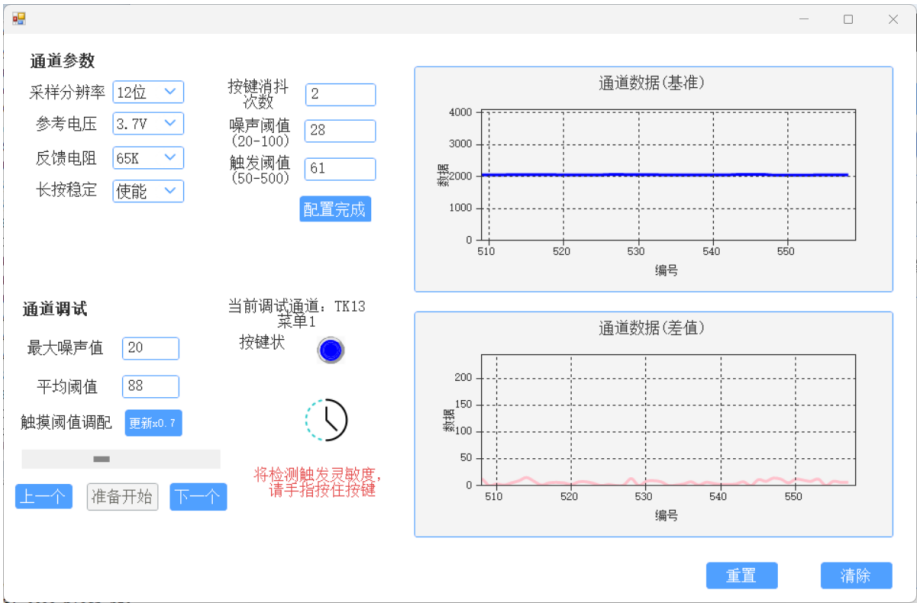

单通道参数配置界面

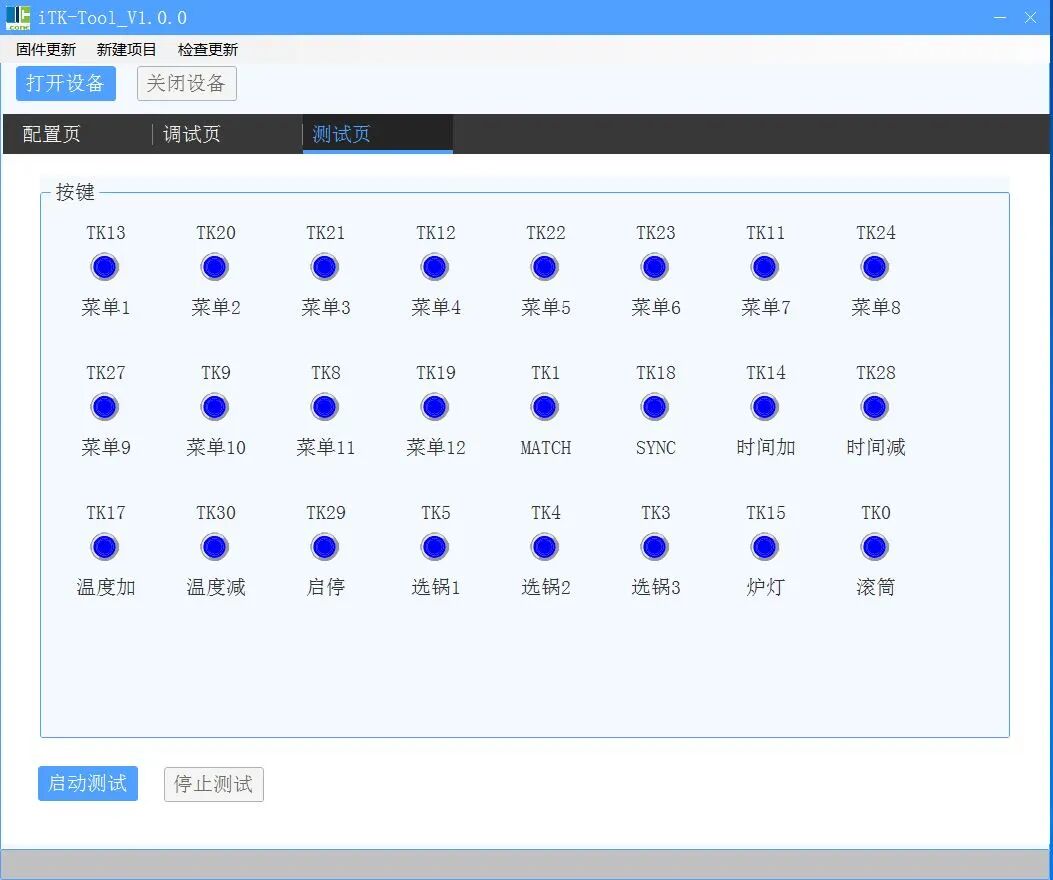

全局按键状态测试界面

结语 Conclusion

中微爱芯触摸自动化调试平台,以其高可靠性的MCU为核心,借助上位机平台的辅助开发,为用户提供稳定、可靠、智能的触摸按键检测解决方案。

如需了解更多产品资讯,请联系我司授权代理商或销售工程师。

配套上位机软件可以在我司官网自行下载。http://www.i-core.cn/download.html
