LAT1395 STM32H5 PB14输出波形异常分析

问题背景

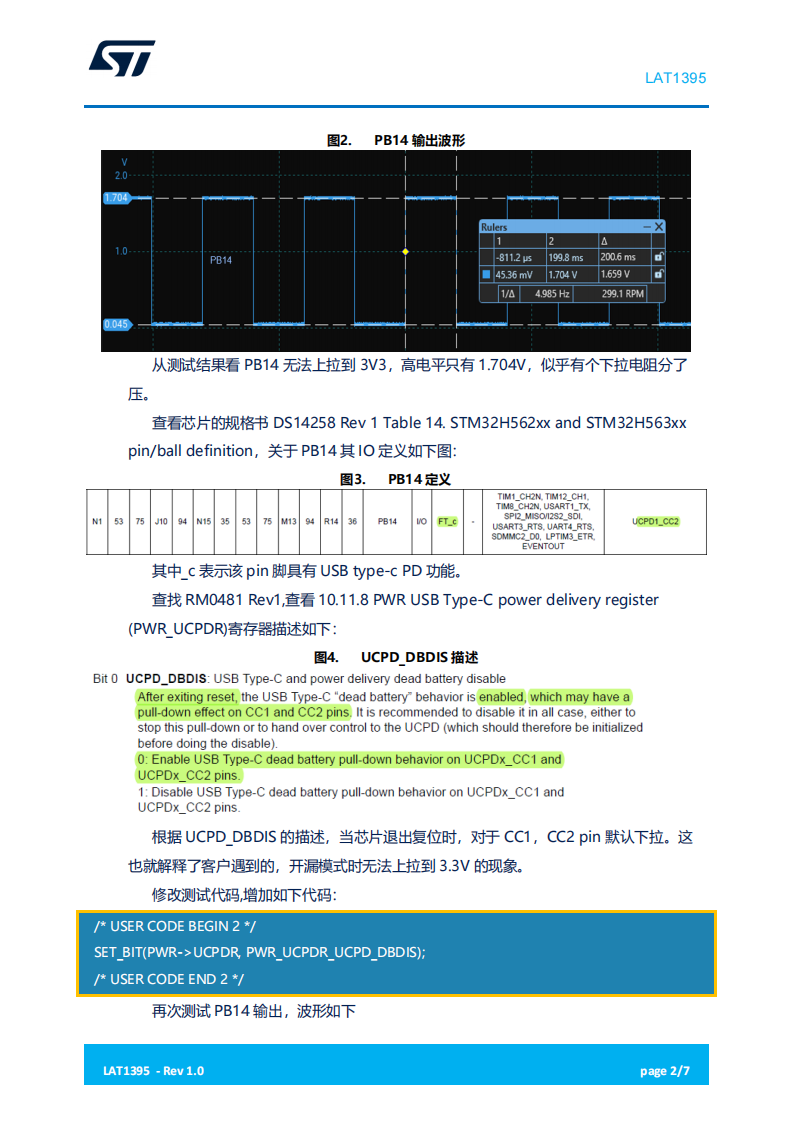

客户在使用 STM32H565 开发新项目的时候遇到一个问题，PB14 在开漏时无法上拉到 3V3，且其输出的 PWM 频率比其它 GPIO 低。且多片芯片的表现类似。检查客户的原理图并未发现明显的问题。

问题复现

测试配置：

硬件测试平台 NUCLEO-STM32H563ZI。

软件工具版本：

STM32CubeMX Version: 6.9.2

STM32Cubeide Version: 1.13.2

小结

由于 PB13,PB14 都连接到 USB PD，对于 PB14,PB13 的最大 GPIO 输出速度也是有限制的，GPIO 输出速度只支持 low 和 medium, 最大 medium 速度为 10Mhz。关于这些描述会添加在下一版本的 DS14258 中。
