扫码加入LAT1244 奇怪的NRST 管脚异常复位问题
255.03 KB

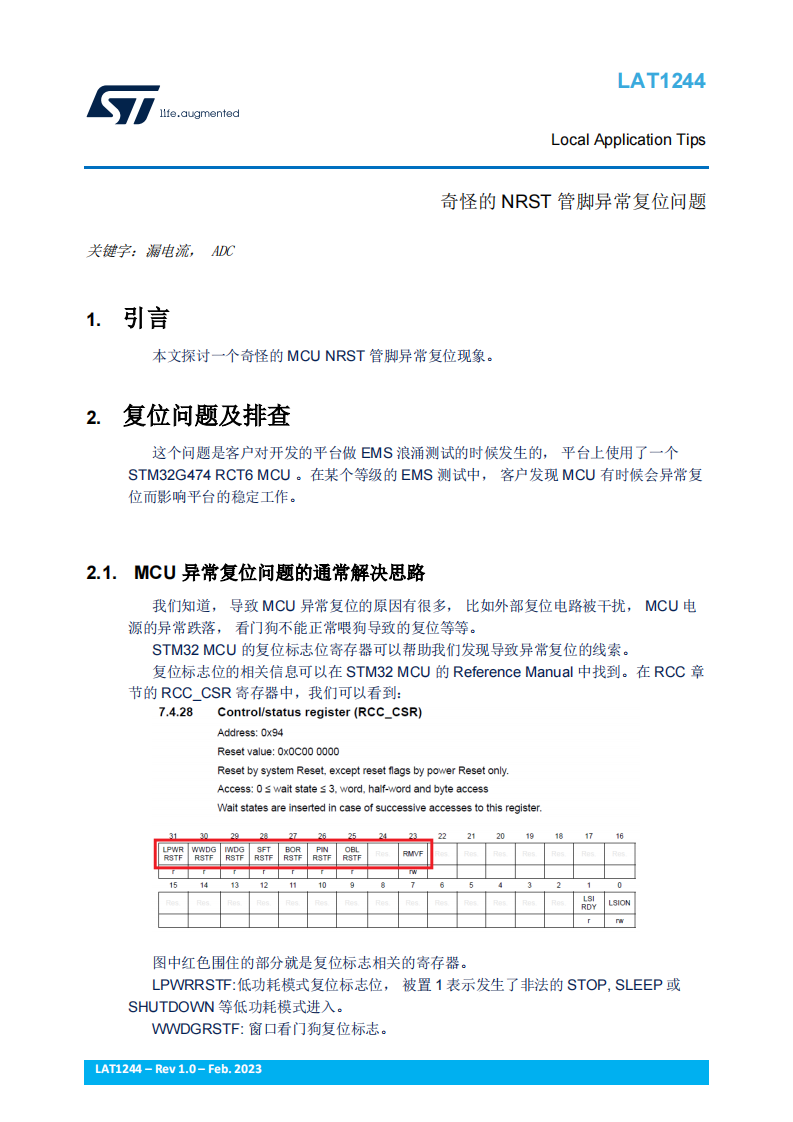

本文探讨一个奇怪的 MCU NRST 管脚异常复位现象。

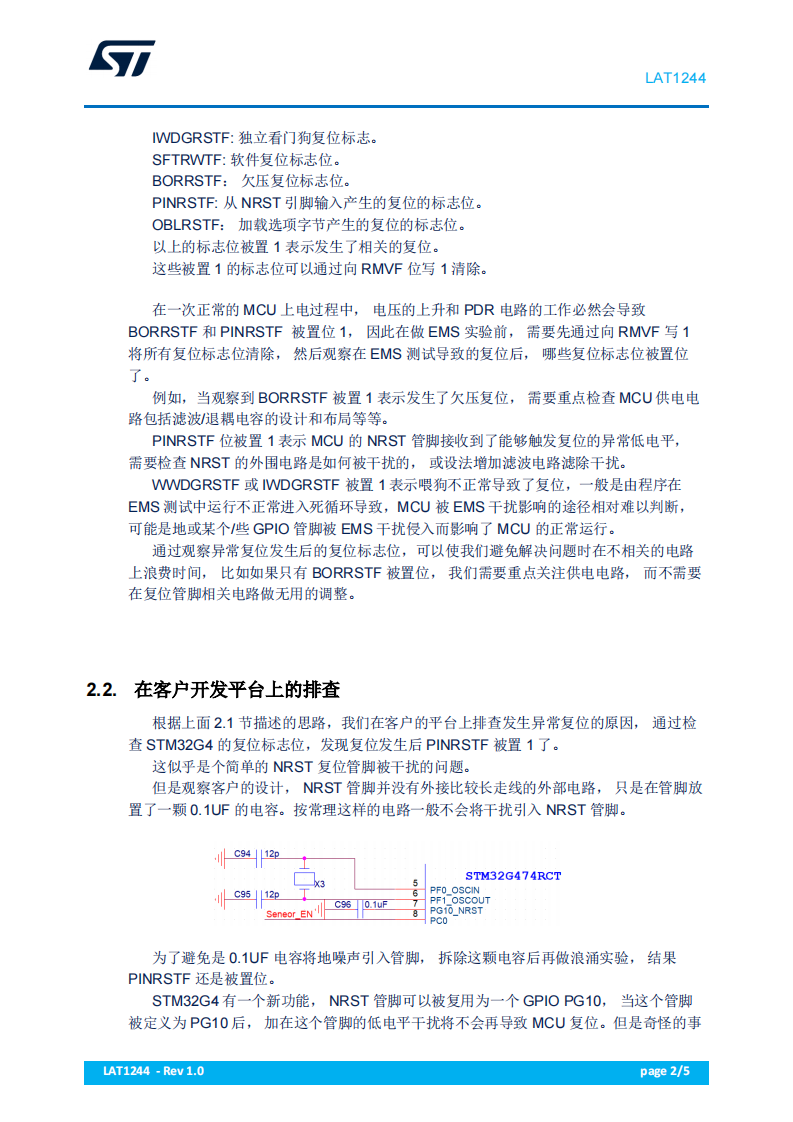

这个问题是客户对开发的平台做 EMS 浪涌测试的时候发生的， 平台上使用了一个STM32G474 RCT6 MCU 。在某个等级的 EMS 测试中， 客户发现 MCU 有时候会异常复位而影响平台的稳定工作。

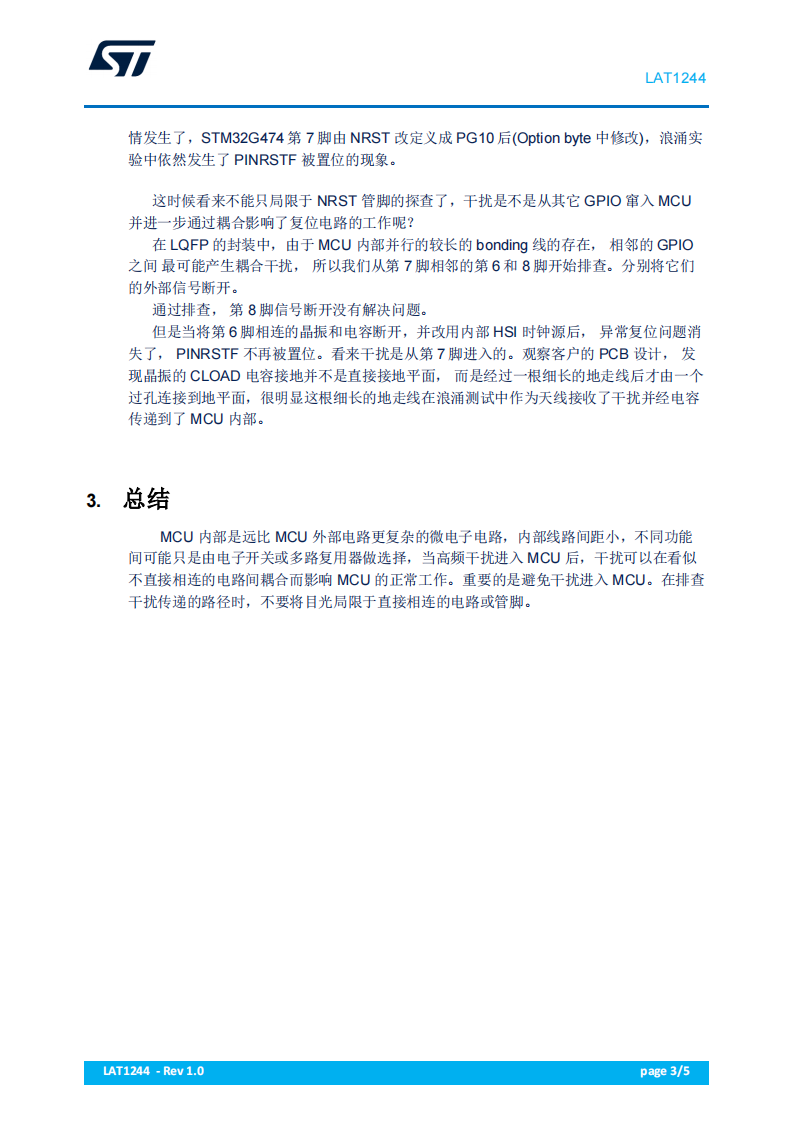

MCU 内部是远比 MCU 外部电路更复杂的微电子电路，内部线路间距小，不同功能间可能只是由电子开关或多路复用器做选择，当高频干扰进入 MCU 后，干扰可以在看似不直接相连的电路间耦合而影响 MCU 的正常工作。重要的是避免干扰进入 MCU。在排查干扰传递的路径时，不要将目光局限于直接相连的电路或管脚。
