突破高功率快充壁垒！英集芯 IP6520U：45W PD3.1PPS 降压 SOC 的五大核心优势
在车载充电器、大功率快充适配器、智能排插等消费电子及车载应用场景中，快充协议不兼容、宽压输入下高功率转换效率低、电源保护机制薄弱、板卡空间利用率低等问题，成为高功率快充电源设计的核心痛点。作为设备供电的核心组件，快充降压 SOC 的协议适配能力、高功率能量转换效率与安全可靠性，直接决定了终端产品的充电体验和使用安全。
为解决高功率快充电源设计的多重难题，作为英集芯核心合作代理商，佰祥电子本期为您深度解析一款专为高功率快充场景打造的集成式同步降压 SOC—— 英集芯 IP6520U。它以原生集成同步降压 + 全品类快充协议 + PD3.1PPS 认证的一体化设计，凭借五大核心优势，成为宽压高功率快充电源设计的标杆级器件。
一、原生集成：一体化 SOC 设计，适配高功率多场景快充需求
IP6520U 并非简单的降压转换器与协议芯片的组合拼接，而是立足于车载、大功率适配器等快充全场景需求的一体化 SOC 原生架构设计。它将同步开关降压转换器、多协议快充控制器、Type-C/PD3.1 通信模块与全景保护电路高度集成，在极小的封装体积内实现了 45W 高功率输出、全协议快充兼容、高效率转换与高可靠性运行的四重平衡，完美适配车载充电器、快充适配器、智能排插的一站式高功率快充电源解决方案。
二、五大核心亮点，破解高功率快充电源设计痛点

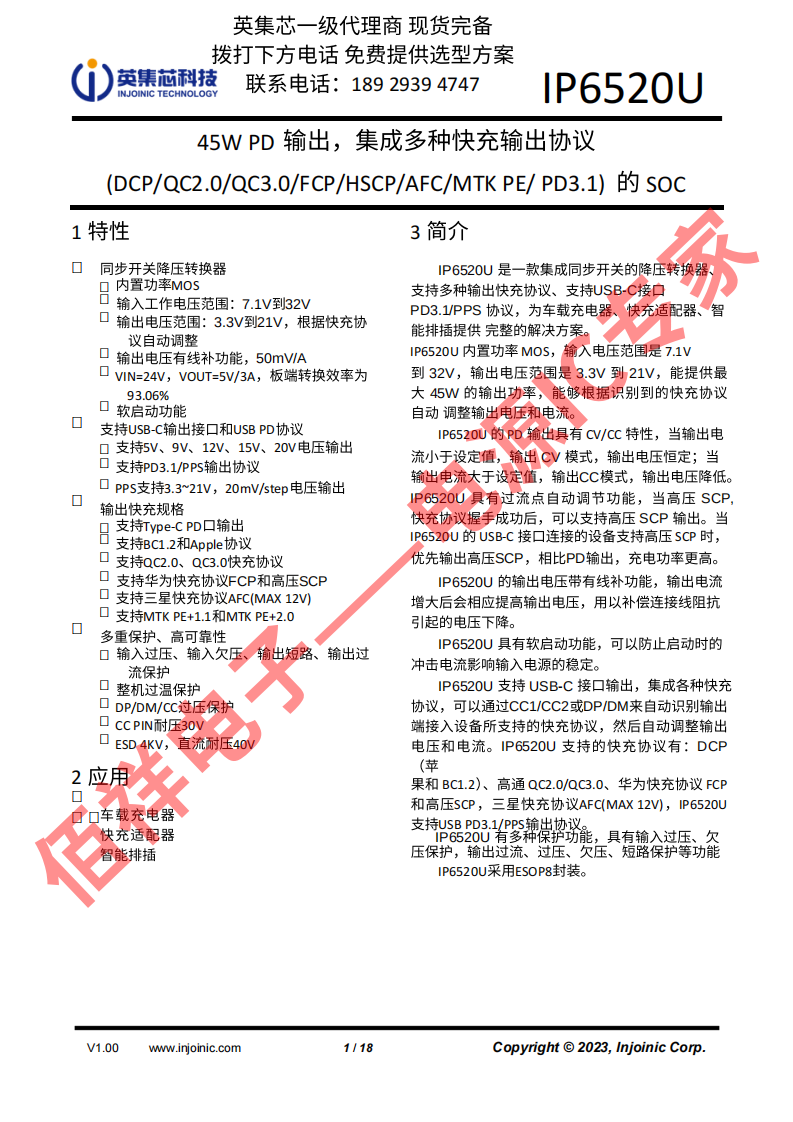

作为 7.1-32V 宽压输入的 45W PD3.1PPS 多协议快充降压 SOC，IP6520U 以差异化的集成设计与性能表现，解决了传统高功率快充方案协议少、效率低、外围复杂、安全性差等痛点，核心参数为 7.1-32V 宽压输入、3.3-21V 动态输出、最大 45W PD 快充功率，同时兼容华为 SCP/QC3.0 等十余种快充协议，成为高功率快充电源设计的优选器件。
1. 宽压高功率，适配多场景高功率供电需求
面对车载电瓶、市电适配器等不同场景的电压波动，IP6520U 以强悍的宽压适配能力构筑高功率供电基础：
（1）支持 7.1V 到 32V 的超宽输入电压范围，轻松应对车载 12V/24V 电瓶、适配器高压输入的电压波动场景。
（2）根据快充协议自动调整 3.3-21V 输出电压，稳定提供 45W 最大 PD 输出功率，动力输出高效适配各类高功率快充设备。
（3）内置输出电压线补功能（50mV/A），有效补偿连接线阻抗带来的电压下降，保证高功率快充全程功率稳定。
2. 全品类协议兼容，实现高功率一站式快充适配
快充协议碎片化是传统高功率快充设计的核心痛点，IP6520U 以全协议集成实现快充通配：
（1）原生支持 PD3.1/PPS 协议，PPS 模式下支持 3.3~21V、20mV/step 精细调压，满足高功率设备精准快充需求。
（2）全面兼容安卓系主流快充协议，包括华为 FCP / 高压 SCP、高通 QC2.0/QC3.0、三星 AFC（MAX 12V）、MTK PE+1.1/2.0。
（3）支持苹果协议与 BC1.2，通过 CC1/CC2/DP/DM 自动识别接入设备的快充协议，无需额外协议芯片，大幅简化高功率快充设计。
3. 超低导通损耗，挑战宽压高功率下超高转换效率
宽压高功率输入下的发热与效率损耗，是快充电源的核心设计难题，IP6520U 在效率与热管理上表现卓越：
（1）内部集成同步功率 MOSFET，上管导通电阻典型值 30mΩ、下管仅 20mΩ，极大降低开关与导通损耗。
（2）在 VIN=24V、VOUT=5V/3A 的严苛宽压转换场景下，板端转换效率高达 93.06%，处于行业同级领先水平。
（3）内置 110KHz 固定开关频率，搭配高效同步降压拓扑，发热控制优异，确保芯片在车载密闭环境、高功率适配器小体积内稳定运行。
4. 全景安全保护，守护高功率快充全流程运行安全
精准的工况检测与完善的保护机制，是高功率快充电源安全运行的生命线，IP6520U 配备全维度保护体系：
（1）涵盖输入过压 / 欠压、输出短路 / 过流 / 欠压全电压电流保护，故障状态下触发打嗝模式，故障解除后自动恢复。
（2）配备整机过温保护（150℃热关断，40℃迟滞）、DP/DM/CC 引脚过压保护，CC PIN 耐压达 30V，从芯片到接口实现全链路防护。
（3）内置 4ms 软启动功能，有效抑制开机冲击电流，避免对输入电源与终端设备造成损害，同时芯片 ESD 防护达 4KV，输入直流耐压 40V，提升抗干扰能力。
5. 紧凑封装 + 极简外围，释放高功率 PCB 宝贵空间
在寸土寸金的车载充电器、高功率迷你适配器中，器件体积与外围设计复杂度直接决定产品形态，IP6520U 做到了小型化与极简设计的双重突破：
（1）采用业界主流的 ESOP8 紧凑型封装，芯片高度集成化设计，无需额外协议芯片与保护电路，大幅缩减外围元器件占用面积。
（2）封装底部带有大面积裸露散热焊盘（EPAD），直接与系统地平面连接，既保证焊接牢固，又实现优异的热传导性能，解决高功率小体积下的散热难题。

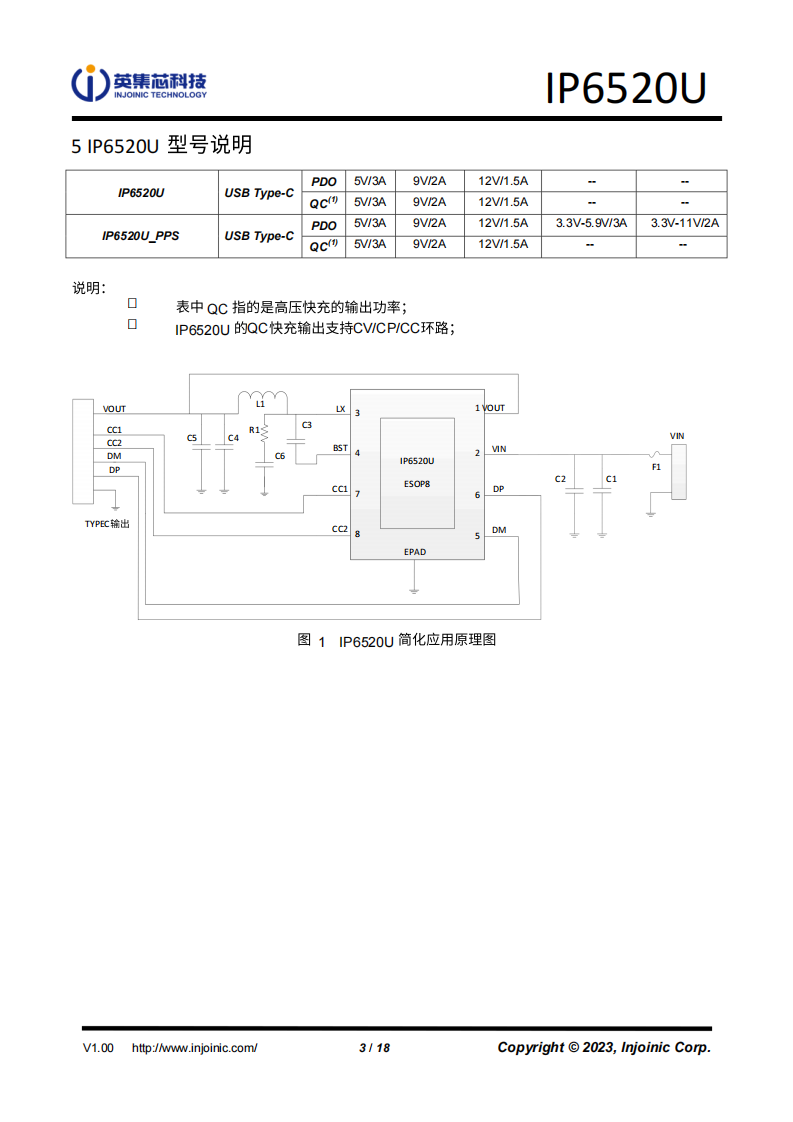

（3）外围仅需搭配电感、电容、电阻等基础无源器件即可实现完整高功率快充方案，大幅简化 PCB Layout，缩短产品开发周期。
三、产品核心价值与定位
总体而言，IP6520U 绝非一款简单的 “降压 + 协议” 组合器件，而是在宽压输入适配、全协议快充兼容、超高转换效率、全景安全保护、小型化集成之间，做出了极其精准的工程取舍，这充分体现了英集芯在高功率快充 SOC 与电源管理领域的深厚技术底蕴。
凭借一体化 SOC 设计、全品类快充协议、宽压高功率输出、极简外围与堡垒级安全防护，IP6520U 完美契合车载充电器、快充适配器、智能排插的设计需求，成为消费电子高功率快充与车载低压域快充电源设计的优选利器。
作为英集芯的核心合作代理商，佰祥电子不仅提供原装正品的 IP6520U 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的 45W 多协议快充电源产品在车载、消费电子等领域实现更高效、更可靠的落地。
面向快充电源小型化、高功率、全协议的发展趋势，IP6520U 以集成化、高兼容、高效率、高安全的核心优势，必将成为高功率快充电源设计中不可或缺的核心器件，为终端产品的快充体验升级提供核心动力。
