南芯 SC3005E 电源管理芯片规格书解析 佰祥电子

当前 USB-PD 快充、AC-DC 适配器行业正面临前所未有的供应链与技术挑战，三大核心痛点长期制约企业发展：进口电源控制芯片全球产能紧张，长期处于缺货状态，主流料号交期普遍长达 6–12 个月，且原材料价格持续暴涨，直接导致企业生产成本激增、订单交付延期，错失市场机遇；国产替代芯片大多存在兼容性问题，替换时需重新设计电路板、调整外围参数，研发周期直接翻倍，二次验证流程复杂且成本高昂，大幅拖慢产品上市节奏，削弱市场竞争力；部分低端替代芯片存在待机功耗偏高、EMI 电磁干扰难以通过国际认证、保护机制薄弱、批量生产一致性差的问题，无法满足快充产品的高能效、高认证通过率及长期运行可靠性要求，终端产品易出现故障、温升超标等问题。

作为快充电源的核心控制芯片，能效转换率、待机功耗、EMI 性能、保护机制完整性及批量一致性，直接决定了终端产品的体积大小、温升控制、能效等级、认证通过率及长期运行可靠性，是快充产品核心竞争力的关键载体。

作为英集芯、矽力杰、南芯官方授权一级代理商 —— 佰祥电子，深耕电源 IC 国产替代领域多年，始终坚持原厂直供模式，现货库存充足、批量采购价格优惠，同时打造了选型评估、方案设计、样品申请、原理图 / PCB 指导、量产 Debug、售后护航的全链路技术服务体系；本期将深度解析南芯 SC3005E 电源管理芯片，从架构设计、核心参数、功能特性、P2P 替代方案、应用场景五大维度全面拆解，助力客户快速实现国产替代、稳定批量生产、降低综合成本、提升产品核心竞争力。

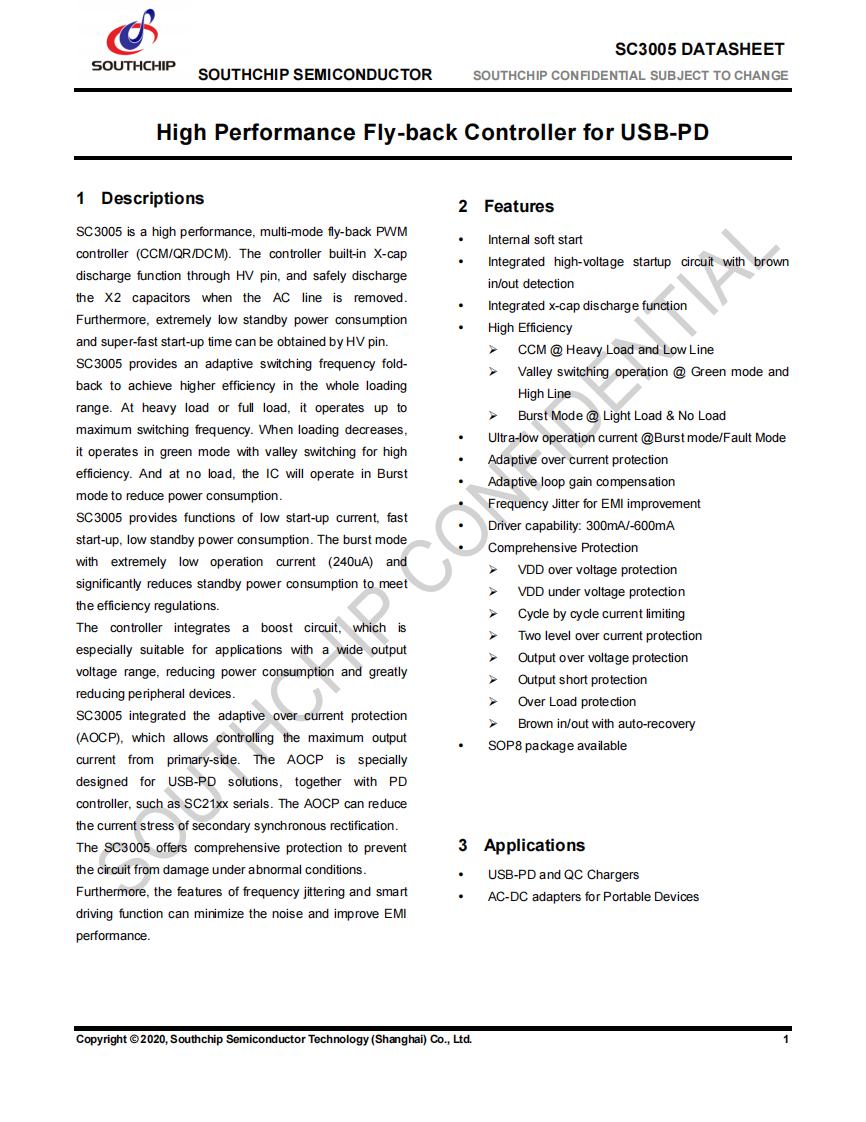

第一部分：原生集成・一体化架构

南芯 SC3005E 并非简单电路拼接，而是立足 USB-PD 快充、AC-DC 适配器全场景，自研多模式原生一体化架构，专为国产替代、小体积、高能效、低待机深度优化，完美匹配 18W–100W 功率段快充电源需求。

核心模块包含七大核心单元，各模块深度协同、高度集成，大幅简化外围电路设计、降低 BOM 成本、缩小 PCB 占用面积：

1. HV 高压启动与 X 电容放电模块：集成 700V 高压启动电路，无需额外高压启动元件，大幅简化外围设计；同时内置 X2 电容放电功能，通过 HV 引脚在 AC 断电时安全释放 X2 电容残留电压，放电电流达 5mA、检测延迟仅 80ms，完全符合安规认证要求，消除安全隐患；启动电流低、速度快，待机时功耗极低，有效降低 BOM 成本与 PCB 占用面积，适配宽电压输入场景。
2. 多模式 PWM 控制模块：集成 CCM/QR/DCM 多模式控制逻辑，重载时工作在 CCM 连续导通模式，保障大功率输出稳定；轻载时切换至 QR 准谐振模式，实现谷底开关、降低损耗；空载时进入 Burst 间歇工作模式，大幅降低待机功耗，全负载范围自适应调节开关频率，兼顾高能效与低待机功耗，适配全工况负载变化。
3. 自适应过流保护（AOCP）模块：原生集成 AOCP 功能，可在初级侧精准控制最大输出电流，适配 USB-PD 宽输出电压范围（3V–21V）场景，有效降低次级同步整流电路的电流应力，减少次级元件损耗、提升电路可靠性，专为 USB-PD 快充方案定制。
4. VDD 供电与保护模块：集成 VDD 过压、欠压、holding 模式电路，内置 5ms 软启动功能，启动时 CS 阈值从 0.1V 缓慢升至 0.5V，避免启动瞬间电压电流冲击，保护 MOS 管与变压器；同时具备 VDD 保持机制，防止负载突变、输出电压调整或 Burst 模式下芯片误关机，保障系统稳定运行。
5. ZCD 零电压检测模块：通过 ZCD 引脚检测辅助绕组电压，实现谷底开关检测与输出过压保护，精准识别次级侧续流状态，优化开关时序，降低开关损耗，改善 EMI 性能；ZCD 过压保护阈值 4.5V，消隐时间可随 FB 电压动态调整，有效规避变压器漏感电压振铃干扰。
6. 频率抖动与智能驱动模块：内置频率抖动功能，搭配 300mA/-600mA 驱动能力的图腾柱输出，驱动外部 MOS 管时噪声更低，有效抑制 EMI 干扰，简化 EMI 滤波电路设计，降低外围滤波元件成本；驱动输出电压钳位至 12V，保护 MOS 管栅极安全。
7. 自适应环路增益补偿模块：内置斜率补偿电路，开关导通时向 CS 引脚叠加 18.0mV/us 斜坡电压，抑制次谐波振荡，保障全负载范围环路稳定，无需额外补偿元件，简化设计、提升稳定性。

作为三大品牌一级代理商，佰祥电子可同步配套英集芯、矽力杰、南芯同类型电源芯片，支持交叉对比、方案匹配、样品申请、原理图 / PCB 指导，一站式解决电源方案选型难题，助力客户快速敲定最优方案。

SC3005E=LD5763，SOP8 封装、引脚 100% 一致、外围电路通用、零改板、零验证、直接量产、降本 30–50%、交期 1–2 周，完美解决进口芯片缺货、涨价痛点，是 USB-PD 快充国产替代的优选方案。

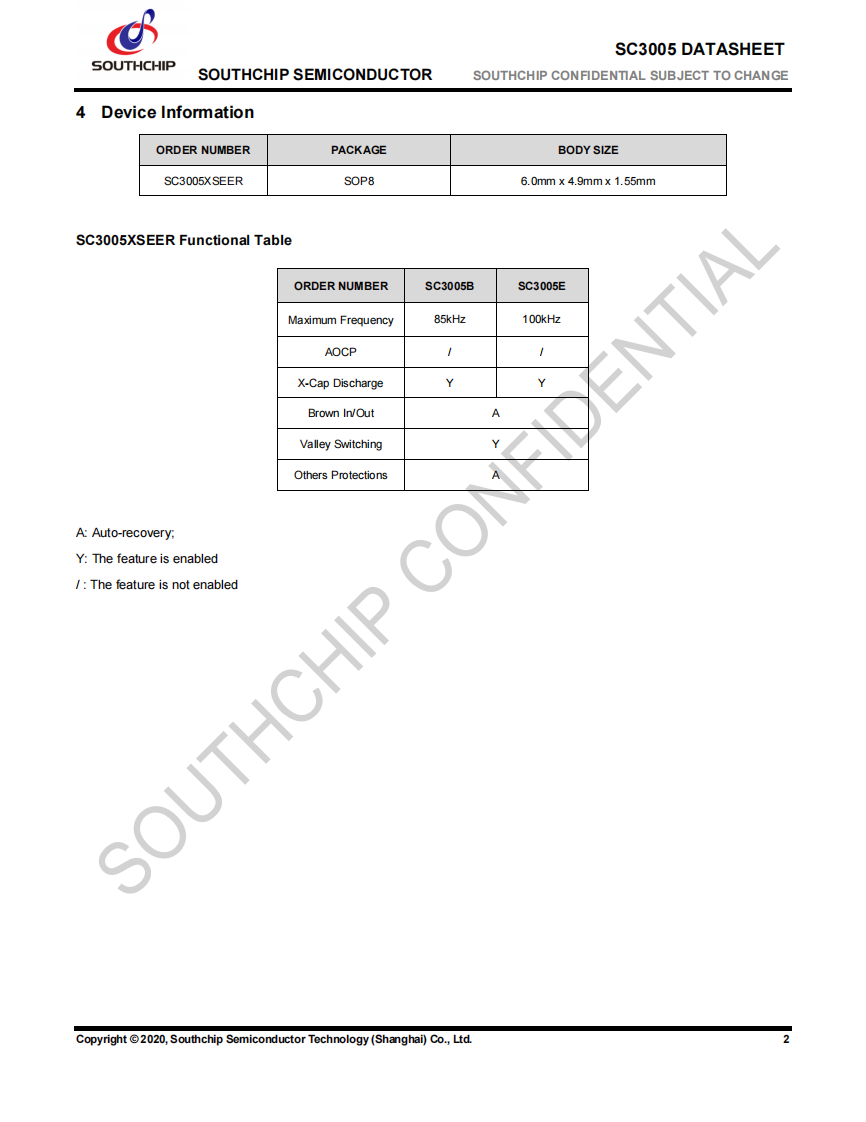

在 SOP8（6.0mm×4.9mm×1.55mm）封装内实现高集成、低成本、高能效、高可靠、强 EMI 平衡，适配 USB-PD 快充充电器、AC-DC 适配器、工业控制电源、车载充电器、便携设备电源 5 类应用一站式方案。

第二部分：五大技术亮点

核心参数总述

南芯 SC3005E 输入耐压 700V（HV 引脚），VDD 供电范围 10V–44V，最大开关频率 100kHz，最小开关频率 21kHz，驱动能力 300mA（拉电流）/-600mA（灌电流），正常工作电流 2mA，Burst 模式电流 240uA，故障模式电流 80uA，工作结温 - 40℃~150℃，采用 SOP8 封装；集成高压启动、X 电容放电、软启动、频率抖动、自适应环路补偿 5 大功能，具备 VDD 过压 / 欠压、逐周期限流、两级过流、输出过压 / 短路 / 过载、过温、Brown In/Out 共 10 项保护功能，参数全面领先同级别国产芯片，适配高频、高效、高可靠快充场景。作为英集芯、矽力杰、南芯官方授权一级代理商，佰祥电子提供该芯片原装现货、批量价优、技术全链路支持。

亮点一：核心精准调控技术

南芯 SC3005E 核心精准调控技术，依托三大核心特性实现快充电源的稳定高效运行，精准匹配 USB-PD 快充的严苛需求。一是自适应开关频率折返技术，重载 / 满载时以 100kHz 最大频率运行，保障 65W–100W 大功率输出效率，满足多口快充、氮化镓快充需求；负载降低时频率线性回落，轻载时降至 21kHz，减少开关损耗，全负载范围能效最优。二是5ms 内部软启动技术，启动时 CS 电流检测阈值从 0.1V 缓慢线性升至 0.5V，有效避免 MOS 管、变压器因瞬间大电流、高电压冲击损坏，降低启动冲击应力，保护核心功率元件，延长产品使用寿命。三是自适应环路增益补偿技术，内置斜率补偿电路，开关导通时向 CS 引脚叠加 18.0mV/us 斜坡电压，精准抑制次谐波振荡，保障全负载范围（重载 / 中载 / 轻载 / 空载）环路稳定，无需额外补偿元件，简化设计、提升稳定性。佰祥电子提供全程技术支持，协助客户完成参数调试、环路优化与性能测试，确保方案稳定落地。

亮点二：全工况高效运行控制

南芯 SC3005E 实现全工况高效运行控制，覆盖重载、中载、轻载、空载四大工况，兼顾高能效与优 EMI 性能，轻松满足欧盟 ERP、美国 Energy Star 等国际能效认证要求。重载 / 低线压时工作在 CCM 连续导通模式，电流连续无断流，保障大功率输出效率，适配 65W–100W USB-PD 快充、氮化镓快充场景，能效可达 94% 以上。中载 / 高线压时切换至绿色模式（QR/DCM），通过谷底开关技术，在 ZCD 电压为负时开启 MOS 管，降低开关损耗，能效提升 3–5%，同时减少 EMI 干扰，简化 EMI 滤波电路设计。轻载 / 空载时进入 Burst 间歇工作模式，仅在 FB 反馈电压高于 0.6V 阈值时驱动 MOS 管工作，Burst 模式工作电流仅 240uA，空载待机功耗可控制在 100mW 以内，远超行业标准，适配多口快充、小功率适配器等低功耗场景。对比矽力杰、英集芯同级别芯片，SC3005E 全工况能效更优，EMI 滤波电路设计更简单，认证通过率更高，综合性能领先。

亮点三：P2P 兼容替代，免改板零风险

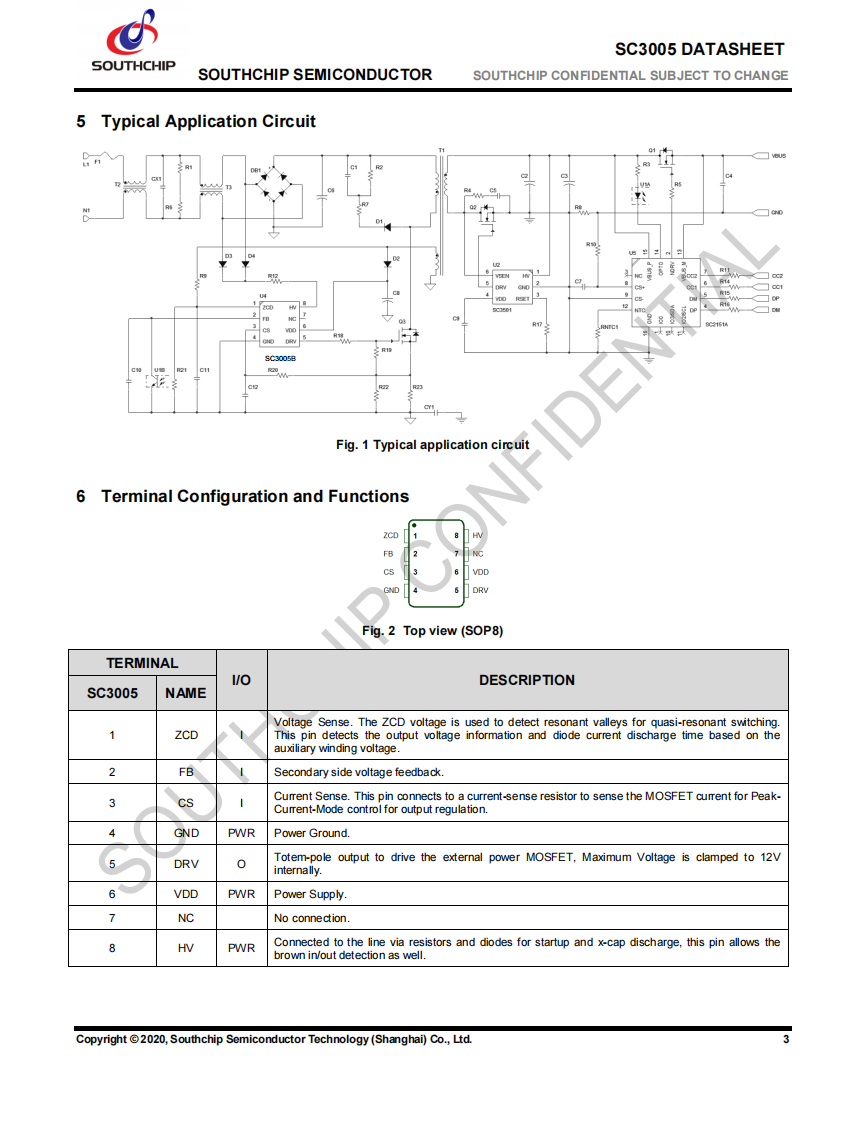

SC3005E=LD5763，封装均为 SOP8，引脚 1–8 一一对应，功能完全一致，外围阻容、变压器、MOS 管、光耦等元件通用，PCB 无需任何修改，无需二次进行安规认证、能效认证、EMI 认证，直接替换即可量产，大幅缩短替代周期，降低替代风险。采用该替代方案可降低物料成本 30–50%，交期缩短至 1–2 周，彻底解决进口芯片长期缺货、价格暴涨的行业痛点，是 USB-PD 快充、AC-DC 适配器国产替代的最优选择之一，已在多款 65W–100W 快充产品中批量验证，稳定性与可靠性得到市场认可。

亮点四：超低启动与静态功耗

南芯 SC3005E 具备超低启动与静态功耗特性，适配氮化镓快充、多口快充适配器、便携电源等对低功耗要求严苛的场景，助力产品通过国际能效认证。一是超低高压启动电流，HV 引脚启动电流仅 1mA（VDD≤0.5V 时），2.5mA（VDD 接近启动阈值时），启动速度快，无需额外启动电阻，降低待机损耗，启动时间缩短至毫秒级，提升用户体验。二是超低静态工作电流，正常工作电流仅 2mA，Burst 模式电流低至 240uA，故障模式电流仅 80uA，空载待机功耗可控制在 100mW 以内，远超行业标准，满足欧盟 ERP Tier 2、美国 Energy Star 等严苛能效要求。三是X 电容快速放电，AC 断电后 X 电容放电电流 5mA，80ms 内完成放电，既符合安规要求，又不增加待机功耗，兼顾安全性与低功耗特性。

亮点五：全维度硬件安全保护

南芯 SC3005E 集成全维度硬件安全保护机制，阈值精准、响应迅速、支持自动恢复，保障芯片与终端设备长期可靠运行，降低售后故障率，提升产品品质。一是VDD 供电保护，VDD 过压保护阈值 40V、欠压锁定阈值 7.5V，过压保护消隐时间 160us，避免供电异常损坏芯片，保障供电稳定。二是电流保护，逐周期限流阈值 0.49V，两级过流保护 + 次级整流短路保护，次级短路保护响应时间快、3 个周期内触发，防止过流烧毁 MOS 管、变压器等核心元件。三是电压与负载保护，输出过压保护、输出短路保护、过载保护，过载保护延迟 64ms，避免负载波动导致误触发，适配复杂负载场景。四是环境与异常保护，过温保护阈值 150℃，迟滞 30℃，温度过高时自动关断，降温后自动恢复；Brown In/Out 检测，输入电压低于 90V 时关断，高于 105V 时启动，支持自动恢复，适配电网波动、电压不稳场景。所有保护机制均为硬件触发，无需软件干预，可靠性更高，适配工业、车载等恶劣环境应用。

第三部分：产品价值与定位

总体而言，南芯 SC3005E 绝非普通控制器，而是南芯面向 USB-PD 快充，在高集成、低成本、高能效、高可靠、免改板替代五大维度的顶级工程取舍，凝聚南芯多年电源 IC 研发技术底蕴，精准匹配国产替代趋势下的快充市场需求。

核心 1：应用场景全面覆盖，适配 USB-PD 快充充电器、QC 快充适配器、便携式设备 AC-DC 适配器、工业控制电源、车载充电器、氮化镓快充电源、多口快充适配器等全品类电源场景，功率覆盖 18W–100W，兼容 SC21xx 系列 PD 控制器，适配 3V–21V 宽输出电压范围快充需求，单口、多口快充方案均可适配。

核心 2：作为英集芯、矽力杰、南芯官方授权一级代理商，佰祥电子不仅提供原装正品现货、批量价优、交期稳定，更提供选型评估、替代方案设计、样品申请、原理图设计、PCB 布局指导、量产 Debug、售后护航全链路技术支持，助力客户快速落地量产，解决国产替代过程中的技术难题，降低研发与量产风险。

核心 3：国产替代、小体积、高能效、低待机、高可靠是快充电源行业不可逆的发展趋势，选型 SC3005E 可实现降本、稳供、提效、提竞争力四大核心价值，依托南芯原厂持续的技术迭代与品质优化，搭配佰祥电子的本地化技术服务与稳定供货保障，助力客户在快充电源市场占据优势地位，实现产品差异化升级，抢占中高端快充市场份额。
